বাড়ি > পণ্য > ফ্ল্যাট বেড সিএনসি লেদ মেশিন > অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে

অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Baishun

সাক্ষ্যদান: ISO

মডেল নম্বার: CAK6180

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন

ডেলিভারি সময়: 45 কর্মদিবস

পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 50 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

অনুভূমিক বাঁকানো টার্ন

,

সিএনসি টার্নিং ফ্রিজিং সেন্টার

,

লাইভ টুলিং সিএনসি টার্ন

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):
3000
কাঠামো:
ফ্ল্যাট বেড লেদ
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):
1500 আরপিএম
মেশিনিং ক্ষমতা:
খুব পরিশ্রমী
স্পিন্ডেল বোর (মিমি):
105
বিছানার প্রস্থ (মিমি):
400 মিমি
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
7.5/11
স্পিন্ডেলের সংখ্যা:
একক
অক্ষের সংখ্যা:
2
ভ্রমণ (X অক্ষ)(মিমি):
410 মিমি
ভ্রমণ (Z Axis)(mm):
850 মিমি
অবস্থান নির্ভুলতা (মিমি):
±0.001
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.001
ভোল্টেজ:
380/220V
সিএনসি কন্ট্রোল সিস্টেম:
FANUC/GSK
টুল পোস্ট স্টেশন:
6, 4
ওজন (কেজি):
3500
নাম:
অনুভূমিক সিএনসি টার্ন টার্নিং
চক:
ম্যানুয়াল/হাইড্রোলিক 3 জাভ চাক
বুরুজ প্রকার:
4/6/8 স্টেশন ইলেকট্রিক টাওয়ার
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):
3000
কাঠামো:
ফ্ল্যাট বেড লেদ
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):
1500 আরপিএম
মেশিনিং ক্ষমতা:
খুব পরিশ্রমী
স্পিন্ডেল বোর (মিমি):
105
বিছানার প্রস্থ (মিমি):
400 মিমি
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
7.5/11
স্পিন্ডেলের সংখ্যা:
একক
অক্ষের সংখ্যা:
2
ভ্রমণ (X অক্ষ)(মিমি):
410 মিমি
ভ্রমণ (Z Axis)(mm):
850 মিমি
অবস্থান নির্ভুলতা (মিমি):
±0.001
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.001
ভোল্টেজ:
380/220V
সিএনসি কন্ট্রোল সিস্টেম:
FANUC/GSK
টুল পোস্ট স্টেশন:
6, 4
ওজন (কেজি):
3500
নাম:
অনুভূমিক সিএনসি টার্ন টার্নিং
চক:
ম্যানুয়াল/হাইড্রোলিক 3 জাভ চাক
বুরুজ প্রকার:
4/6/8 স্টেশন ইলেকট্রিক টাওয়ার
অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে
অনুভূমিক সিএনসি লেদ টার্নিং এবং লাইভ টুলিং সঙ্গে ফ্রিজিং সেন্টার ফ্ল্যাট বিছানা সিএনসি লেদ মেশিন


উঃ প্রধান বৈশিষ্ট্যঃ
1. মসৃণ পৃষ্ঠ এবং উচ্চ গতির সঙ্গে স্পিন্ডল
2.জাপান এনএসকে
3টার্নের শরীর এবং গাইড ভাল অনমনীয়তা এবং স্থিতিশীলতা আছে;
4. গাইড উচ্চ কঠোরতা সঙ্গে সুপার অডিও quenching দ্বারা চিকিত্সা করা হয়,
5এই গাড়িতে প্লাস্টিকের প্যাস্ট প্রক্রিয়াকরণ করা হয়।
6. ইলেকট্রিক ব্রেক দ্বারা স্পিন্ডল ব্রেক পথ
7.X.Z অক্ষের খাওয়ানো servo- মোটর সঙ্গে সব স্ক্রু দ্বারা চালিত হয়
8. ইলেকট্রনিক হ্যান্ড হুইল দিয়ে সজ্জিত সহজ অপারেশন.
9. সিএনসি সিস্টেম বেছে নিতে পারেন
10. তিনটি গিয়ার গতি পরিবর্তন এবং নিম্ন গোলমাল এবং উচ্চ মান মেশিনিং নির্ভুলতা সঙ্গে ধাপে গতি পরিবর্তন;
11.Three ধরনের স্পিন্ডল গর্ত নির্বাচন করা যেতে পারে ((52mm/82mm/105mm)যখন চক ব্যাসার্ধ φ250mm এবং 325mm হয়



বিশেষ উল্লেখ CAK6140 CAK6150

CAK6161

CAK6166 CAK6180

ম্যাক্স বিছানার উপর ঝাঁকুনি ((মিমি)

400 500 610 660 800

সর্বাধিক ওয়ার্কপিসের দৈর্ঘ্য ((মিমি)

750/1000/1500/2000/3000 মিমি

স্পিন্ডল কোপ

ইউ.টি.

চকের আকার



C6 ((D8 ((B, C স্টাইপ) ]

স্পিন্ডল বোর্ড ডায়া।



Φ52mm, (( Φ80mm (B) ]. [ Φ105mm ((C) ]

স্পিন্ডল স্পিডের পরিসর

৩ ধাপ (স্বয়ংক্রিয় পরিবর্তন গিয়ার) স্বতন্ত্র স্পিন্ডলঃ১০০~১৬০০r/min; ২১~১৫০০r/min ((I ১৬২-১৫০০ II৬৬-৫০০ ১২১-১৫০

কোলস্টক স্লিভ ভ্রমণ

১৫০ মিমি

কোলস্টক স্লিভ কোপ

ইউ.টি. ৫

পজিশনিং সঠিকতা



±0.015 মিমি

পুনরায় অবস্থান সঠিকতা



±0.006 মিমি

এক্স/জেড র্যাপিড ট্রাভার্স



৪/৬ মিটার/মিনিট

স্পিন্ড মোটর

7.5 KW ১১ কিলোওয়াট

750 এর জন্য সামগ্রিক মাত্রা



2550x1550x1700



২৫৫০x১৫৫০x১৯০০



1000 এর জন্য সামগ্রিক মাত্রা

2750x1550x1700  ২৭৫০x১৫৫০x১৯০০
 1500 এর জন্য সামগ্রিক মাত্রা 3250x1550x1700  ৩২৫০x১৫৬০x১৯০০
 ২০০০ সালের জন্য সামগ্রিক মাত্রা 3700x1550x1700  ৩৭০০x১৫৬০x১৯০০
 3000 এর জন্য সামগ্রিক মাত্রা ৪৭১০x১৫৫০x১৭০০  ৪৭১০x১৫৬০x১৯০০


দৈর্ঘ্য

 জি.ডব্লিউ  জি.ডব্লিউ  জি.ডব্লিউ  জি.ডব্লিউ  জি.ডব্লিউ
750 এর জন্য সামগ্রিক মাত্রা



2800 2900 2850 2900 3000
 1000 এর জন্য সামগ্রিক মাত্রা 2900 3000 3000 3060 3150
1500 এর জন্য সামগ্রিক মাত্রা 3150 3200 3200 3250 3350
২০০০ সালের জন্য সামগ্রিক মাত্রা 3350 3400 3400 3450 3550
3000 এর জন্য সামগ্রিক মাত্রা 4100 4200 4250 4300 4400
স্ট্যান্ডার্ড কনফিগারেশনঃ
1সিস্টেমঃ জিএসকে
2.3-জাল ম্যানুয়াল চক
3.4 স্টেশন বৈদ্যুতিক টাওয়ার
4ফ্রিকোয়েন্সি স্পিন্ডল মোটর
5. স্টেপলেস গতি পরিবর্তনকারী
6. ম্যানুয়াল টেলস্টক
7আলোর ব্যবস্থা
8শীতল সিস্টেম
9স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম
অপশনাল কনফিগারেশনঃ
সিস্টেম
কেএনডি, সিমেন্স, ফ্যানুক ইত্যাদি
স্পিন্ডল মোটর
সার্ভো স্পিন্ডল মোটর
টুল পোস্ট (টাওয়ার)
বৈদ্যুতিক 6-স্টেশন / 8-স্টেশন / গ্যাং টাইপ 4-স্টেশন
চাক
স্প্রিং চক, হাইড্রোলিক চক, নিউম্যাটিক চক
টেইলস্টক
হাইড্রোলিক ট্যাক্সস্টক, নিউম্যাটিক ট্যাক্সস্টক
ফিডার
স্বয়ংক্রিয় বার ফিডার
কনভেয়র
স্বয়ংক্রিয় চিপ কনভেয়র
গতি পরিবর্তন
ধাপে ধাপে গতি, তিন-গিয়ার গতি পরিবর্তন







মেশিনের ছবিঃ

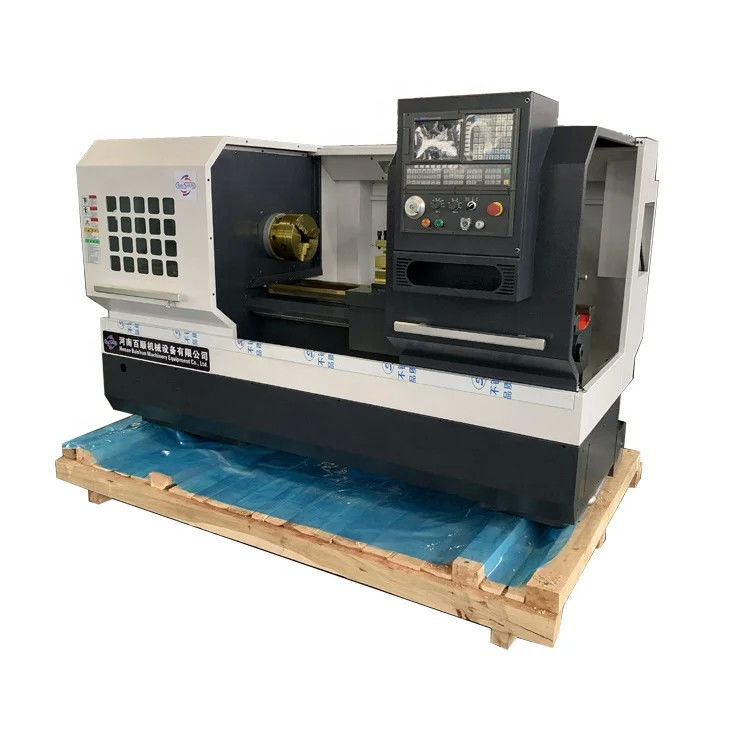

অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 0অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 1অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 2অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 3





অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 4

অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 5

অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 6

অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 7

অনুভূমিক টার্নিং লেদ CNC টার্নিং ফ্রিজিং সেন্টার লাইভ টুলিং ফ্ল্যাট বিছানা সঙ্গে 8
