বাড়ি > পণ্য > উল্লম্ব লেদ মেশিন > CK5120 একক কলাম প্রচলিত উল্লম্ব টার্ন মেশিন সিএনসি ভারী কাটিয়া টার্ন

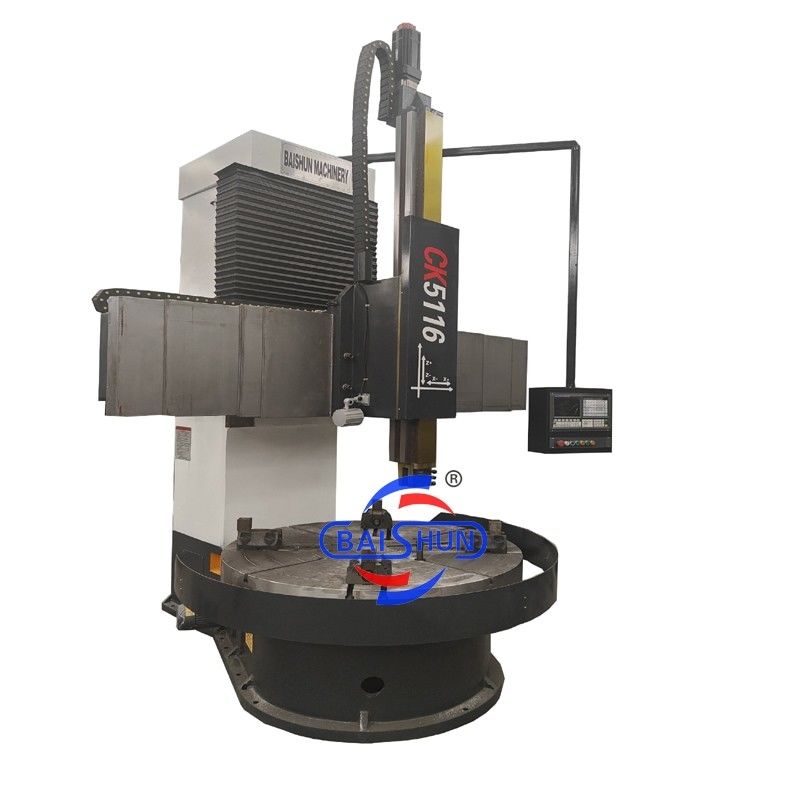

CK5120 একক কলাম প্রচলিত উল্লম্ব টার্ন মেশিন সিএনসি ভারী কাটিয়া টার্ন

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN MACHINERY

সাক্ষ্যদান: CE,ISO

মডেল নম্বার: CK5112

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন

ডেলিভারি সময়: 30-35 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

একক কলাম প্রচলিত উল্লম্ব টার্ন মেশিন

,

প্রচলিত উল্লম্ব লেদ মেশিন সিএনসি

,

CK5120

স্পিন্ডেলের সংখ্যা:
একক
অক্ষের সংখ্যা:
2
অবস্থান নির্ভুলতা (মিমি):
±0.005
মাত্রা (L*W*H):
২৩৬০*২২৮০*২৮০০ মিমি
টুল পোস্ট স্টেশন:
4
ওজন (কেজি):
8000
সর্বোচ্চ. টার্নিং ব্যাস:
1200 মিমি
ওয়াক টুকরো সর্বোচ্চ উচ্চতা:
1000 মিমি
স্পিন্ডেলের সংখ্যা:
একক
অক্ষের সংখ্যা:
2
অবস্থান নির্ভুলতা (মিমি):
±0.005
মাত্রা (L*W*H):
২৩৬০*২২৮০*২৮০০ মিমি
টুল পোস্ট স্টেশন:
4
ওজন (কেজি):
8000
সর্বোচ্চ. টার্নিং ব্যাস:
1200 মিমি
ওয়াক টুকরো সর্বোচ্চ উচ্চতা:
1000 মিমি
CK5120 একক কলাম প্রচলিত উল্লম্ব টার্ন মেশিন সিএনসি ভারী কাটিয়া টার্ন
পণ্যের বর্ণনা

সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়।

সিএনসি উল্লম্ব লেদারের একটি উল্লম্ব স্পিন্ডল রয়েছে যা ওয়ার্কপিসটি ধরে রাখে এবং ঘোরায়। এগুলি উত্পাদন শিল্পে বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন,এবং এয়ারস্পেস অংশ. তারা একটি উচ্চ আকার অনুপাত সঙ্গে উপাদান ঘুরানোর জন্য বিশেষভাবে দরকারী।

উপরন্তু, সিএনসি উল্লম্ব টার্ন অত্যন্ত স্বয়ংক্রিয় এবং মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে, যেমন বাঁক, ড্রিলিং, ড্রিলিং, থ্রেডিং, এবং ফ্রিজিং,ন্যূনতম মানুষের হস্তক্ষেপের সাথে.

সামগ্রিকভাবে, সিএনসি উল্লম্ব টার্নগুলি একটি বহুমুখী এবং দক্ষ মেশিনিং সরঞ্জাম যা উচ্চ নির্ভুলতা এবং অটোমেশন ক্ষমতা সরবরাহ করে,এবং এই কারণেই এটি আধুনিক উৎপাদন প্রক্রিয়ার একটি অপরিহার্য উপাদান করে তোলে.

সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়

সিএনসি উল্লম্ব টার্ন একটি বড় মেশিন যা একটি বিস্তৃত রেডিয়াল আকার এবং অপেক্ষাকৃত ছোট অক্ষীয় আকারের সাথে বড় এবং ভারী ওয়ার্কপিস পরিচালনার জন্য ব্যবহৃত হয়। এটি জটিল আকারের ওয়ার্কপিসগুলি প্রক্রিয়া করার জন্য ডিজাইন করা হয়েছে,যেমন সিলিন্ডারিক পৃষ্ঠতল, শেষ পৃষ্ঠতল, শঙ্কু পৃষ্ঠতল, সিলিন্ডারিক গর্ত, শঙ্কু গর্ত, এবং আরও অনেক কিছু।এটি থ্রেড কাটার মতো অপারেশনও করতে পারে, গোলাকার পৃষ্ঠের ঘুরানো, অনুকরণ যন্ত্রপাতি এবং গ্রিলিং। অনুভূমিক টার্নগুলির বিপরীতে যেখানে ওয়ার্কপিসগুলি অনুভূমিকভাবে clamped, উল্লম্ব টার্নটির প্রধান স্পিন্ডল অক্ষ উল্লম্বভাবে সাজানো হয়,এবং কাজের টেবিল অনুভূমিকভাবে অবস্থিত. এই বিন্যাস workpieces clamping এবং aligning জন্য এটি আরো সুবিধাজনক করে তোলে. উপরন্তু, এই সেটআপ spindle এবং bearings উপর লোড হ্রাস,যা উল্লম্ব টার্নকে দীর্ঘ সময় ধরে তার নির্ভুলতা বজায় রাখতে সক্ষম করে.



মেশিন প্যারামিটার

মডেল CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) 800 1200 1200 1600 2000 2600
কাজের টেবিলের ব্যাসার্ধ (মিমি) 700 1000 1000 1400 1800 2200
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) 800 1000 1000 1200 1250 1400
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) 1500 1500 3200 3200 8000 8000
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) ৩০-২৬০ ২০-১৮০ 6.৩-২০০ ১৫-১৬০ 3.২-১০০ 2.2-70
খাওয়ানোর সিরিজ স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) 0.২৫-৯০ 0.২৫-৯০ 0.8-86 0.২৫-৯০ 0.8-86 0.8-86
ক্রস লাইম ভ্রমণ (মিমি) 500 1000 650 1200 890 1090
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) 500 700 700 900 1115 1400
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) 450 500 650 750 800 800
কাটার বারের সেকশনের আকার (মিমি) ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০
প্রধান মোটর শক্তি (কেডব্লিউ) 11 15 22 15 30 30

CK5120 একক কলাম প্রচলিত উল্লম্ব টার্ন মেশিন সিএনসি ভারী কাটিয়া টার্ন 0CK5120 একক কলাম প্রচলিত উল্লম্ব টার্ন মেশিন সিএনসি ভারী কাটিয়া টার্ন 1CK5120 একক কলাম প্রচলিত উল্লম্ব টার্ন মেশিন সিএনসি ভারী কাটিয়া টার্ন 2
