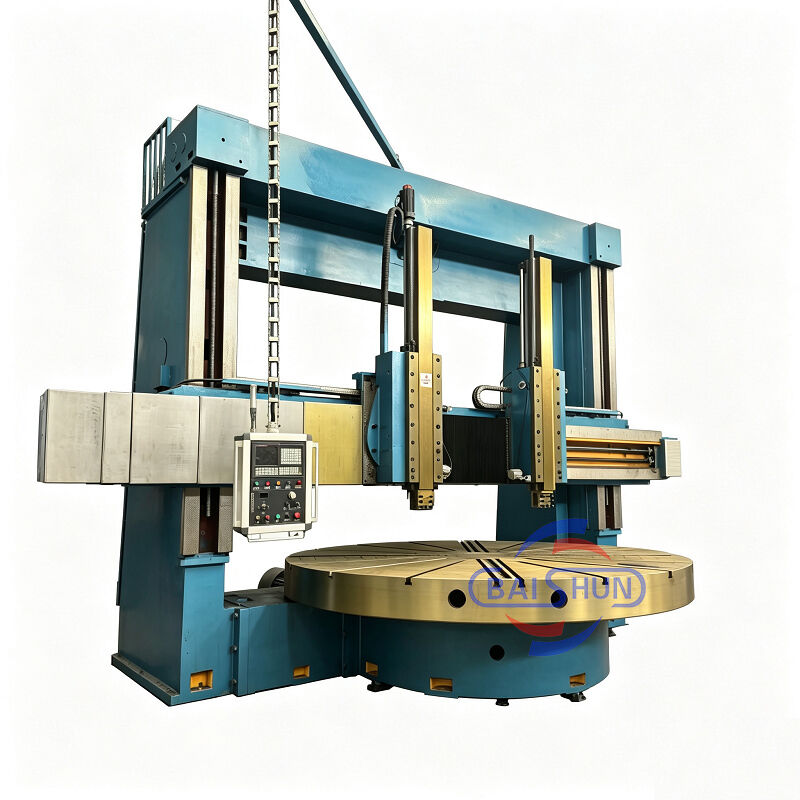

উচ্চ নির্ভুলতা VTL Ck5250 সিএনসি উল্লম্ব টার্নিং টার্ন মেশিন ভারী লোড

ডাবল কলাম উল্লম্ব টার্নিং লেদ মেশিন একটি অত্যাধুনিক সরঞ্জাম যা যান্ত্রিক, বৈদ্যুতিক এবং হাইড্রোলিক উপাদানগুলিকে একত্রিত করে। এটি আধুনিক নকশা নীতি এবং উত্পাদন কৌশলগুলিকে অন্তর্ভুক্ত করে, CAD অপ্টিমাইজেশান এবং দেশীয় ও আন্তর্জাতিক উভয় উৎস থেকে অত্যাধুনিক উপাদানগুলির সুবিধা গ্রহণ করে। মেশিনটি একটি শক্তিশালী কাঠামো নিয়ে গর্ব করে, যা ব্যতিক্রমী শক্তি, উচ্চ স্থির এবং গতিশীল দৃঢ়তা, নির্ভুল মেশিনিং ক্ষমতা, ভারী লোড ক্ষমতা, দক্ষতা, স্থায়িত্ব এবং নির্ভরযোগ্য অপারেশন সরবরাহ করে। মেশিনের যন্ত্রাংশের সমস্ত প্রধান প্রযুক্তিগত স্পেসিফিকেশন জাতীয় মান মেনে চলে।

ওয়ার্কটেবল

ওয়ার্কটেবলে ওয়ার্কটেবল বেস, ওয়ার্কটেবল, স্পিন্ডল যন্ত্রাংশ এবং ট্রান্সমিশন ডিভাইস রয়েছে। ওয়ার্কটেবল এবং ওয়ার্কটেবল বেস হল সম্পূর্ণ ঢালাই লোহা কাঠামো, যা উচ্চ-শক্তি কম-চাপের লোহা ঢালাই গ্রহণ করে, যার যথেষ্ট দৃঢ়তা, শক্তি এবং তাপ স্থিতিশীলতা রয়েছে। ওয়ার্কটেবল স্পিন্ডল বিয়ারিং উচ্চ-নির্ভুলতা ডাবল রো শর্ট সিলিন্ড্রিকাল রোলার বিয়ারিং গ্রহণ করে। এটি ওয়ার্কটেবলের উচ্চ-নির্ভুলতা ঘূর্ণন এবং দীর্ঘ পরিষেবা জীবন নিশ্চিত করতে পারে।

প্রধান ট্রান্সমিশন

মেশিনের প্রধান ট্রান্সমিশন সিস্টেম হল উল্লম্ব শ্যাফ্ট ট্রান্সমিশন। এটি স্পিন্ডল এসি সার্ভো মোটর দ্বারা চালিত হয়; গিয়ারবক্স শিফট সিলিন্ডার দ্বারা পরিবর্তন গিয়ার ধাক্কা দিয়ে যান্ত্রিক দুই গিয়ার রূপান্তর অর্জন করে, যাতে ওয়ার্কটেবল 0.63-63r/min এর মধ্যে অবিচ্ছিন্ন গতি নিয়ন্ত্রণ করতে পারে।

গ্যান্ট্রি ফ্রেম

এটি বাম এবং ডান উল্লম্ব কলাম এবং সংযোগকারী বিম দ্বারা গঠিত। গ্যান্ট্রি এবং ওয়ার্কটেবল বেস সিলিং কাঠামো গঠন করে। গ্যান্ট্রির উপরের অংশে, বাম এবং ডান লিফটিং বক্স রয়েছে, যা বাইএক্সিয়াল স্ট্রেচিং এসি মোটর দ্বারা চালিত হয়। গিয়ার পেয়ার, ওয়ার্ম এবং গিয়ার পেয়ার এবং ডাবল লিডস্ক্রুগুলির মাধ্যমে বিম বাম এবং ডান কলাম গাইড রেল বরাবর উত্তোলন আন্দোলন করে।

বিম

বিম উচ্চ-শক্তি এবং কম-চাপের লোহা ঢালাই গ্রহণ করে যার যথেষ্ট দৃঢ়তা এবং শক্তি রয়েছে, যাতে মেশিনের নির্ভুলতা দীর্ঘমেয়াদী ধারণক্ষমতা এবং স্থিতিশীলতা নিশ্চিত করা যায়। বিম উল্লম্ব কলামের সামনে থাকে এবং এটি উল্লম্ব কলাম গাইডওয়ে বরাবর উল্লম্ব আন্দোলন করে। বিমের পিছনে, 4টি হাইড্রোলিক ক্ল্যাম্পিং পয়েন্ট রয়েছে। বিমের উভয় পাশে, টুল রেস্টের জন্য ফিডিং বক্স রয়েছে।
