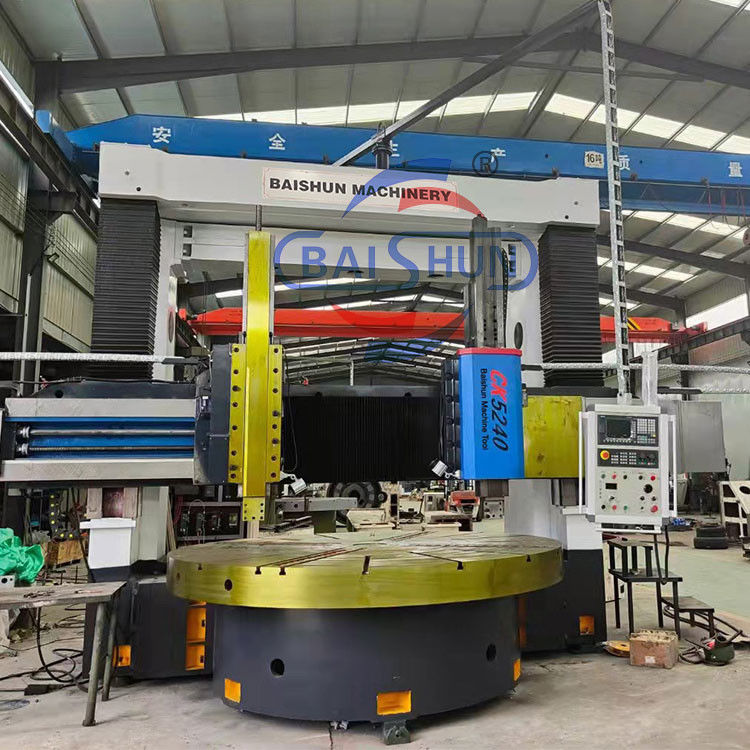

ডাবল কলাম সিএনসি ভার্টিকাল লেদ বড় ব্যাস টার্নিং মেশিন টুইন স্পিন্ডেল

Name: ডাবল কলাম সিএনসি ভার্টিকাল লেদ বড় ব্যাস টার্নিং মেশিন টুইন স্পিন্ডেল
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN MACHINERY

সাক্ষ্যদান: CE/ISO9001

মডেল নম্বার: CK5235

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 1 সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: 1. Outside we will pack the product with plasitic to prevent wet. 1. বাইরে আমরা ভিজা রোধ ক

ডেলিভারি সময়: 30-35 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট

সেরা মূল্য পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
ডাবল কলাম সিএনসি উল্লম্ব টার্ন
,
বড় ব্যাসের বাঁক মেশিন
,
টুইন স্পিন্ডেল ভার্টিকাল লেদ

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):

3500

Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):

৫০ ঘন্টা

মেশিনিং ক্ষমতা:

মাঝারি শুল্ক

স্পিন্ডেল বোর (মিমি):

130

বিছানার প্রস্থ (মিমি):

250 মিমি

স্পিন্ডল মোটর পাওয়ার (কেডাব্লু):

30

স্পিন্ডেলের সংখ্যা:

যমজ

Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):

3500

অক্ষের সংখ্যা:

2

ভ্রমণ (X অক্ষ)(মিমি):

750 মিমি

ভ্রমণ (Z Axis)(mm):

1800 মিমি

পজিশনিং সঠিকতা (মিমি):

±0.005

পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):

±0.005

মাত্রা (l*w*h):

৩৯৫০*৬৩০০*৪৩৫০ মিমি

ওজন (কেজি):

35000

ওয়ার্কপিসের সর্বাধিক ওজনঃ:

8000 কেজি

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):

3500

Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):

৫০ ঘন্টা

মেশিনিং ক্ষমতা:

মাঝারি শুল্ক

স্পিন্ডেল বোর (মিমি):

130

বিছানার প্রস্থ (মিমি):

250 মিমি

স্পিন্ডল মোটর পাওয়ার (কেডাব্লু):

30

স্পিন্ডেলের সংখ্যা:

যমজ

Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):

3500

অক্ষের সংখ্যা:

2

ভ্রমণ (X অক্ষ)(মিমি):

750 মিমি

ভ্রমণ (Z Axis)(mm):

1800 মিমি

পজিশনিং সঠিকতা (মিমি):

±0.005

পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):

±0.005

মাত্রা (l*w*h):

৩৯৫০*৬৩০০*৪৩৫০ মিমি

ওজন (কেজি):

35000

ওয়ার্কপিসের সর্বাধিক ওজনঃ:

8000 কেজি

ডাবল কলাম সিএনসি ভার্টিকাল লেদ বড় ব্যাস টার্নিং মেশিন টুইন স্পিন্ডেল

ডাবল কলাম সিএনসি উল্লম্ব টার্ন বড় ব্যাসার্ধ টার্নিং মেশিন টুইন স্পিন্ডল

আমাদের সিএনসি উল্লম্ব টার্ন মেশিন বিশেষভাবে ভারী দায়িত্ব ধাতু টার্নিং এবং বড় ব্যাসার্ধের workpieces জন্য ডিজাইন করা হয়।
এটি মেশিনিং ফ্ল্যাঞ্জ, বিয়ারিং রিং, ভালভ এবং অন্যান্য শিল্প উপাদানগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
একটি শক্ত ডাবল কলাম কাঠামো এবং উন্নত সিএনসি সিস্টেমের সাথে, মেশিনটি উচ্চ নির্ভুলতা, স্থিতিশীলতা এবং দক্ষতা নিশ্চিত করে।

ডাবল কলাম উল্লম্ব টার্নটি যান্ত্রিক-বৈদ্যুতিক-হাইড্রোলিকের সংহতকরণের সাথে একটি উন্নত সরঞ্জাম, যা নতুন নকশা দর্শন এবং উত্পাদন প্রযুক্তি শোষণ করে।এটা CAD অপ্টিমাইজেশান নকশা উপায় গ্রহণ, দেশ বিদেশে উন্নত কার্যকরী উপাদান সজ্জিত করে। কাঠামোর ক্ষেত্রে এটি শক্তিশালী শক্তি, উচ্চ গতিশীল এবং স্ট্যাটিক অনমনীয়তা, উচ্চ নির্ভুলতা, ভারী লোড, উচ্চ দক্ষতা অর্জন করে,দীর্ঘ সেবা জীবনপ্রতিটি মেশিনের প্রধান প্রযুক্তিগত বৈশিষ্ট্যগুলি সংশ্লিষ্ট জাতীয় মানগুলির সাথে সামঞ্জস্যপূর্ণ।

মেশিনে ওয়ার্কটেবিল বেস, ওয়ার্কটেবিল, প্রধান ট্রান্সমিশন বক্স, গ্যান্ট্রি ফ্রেম, বিম, র্যাম টুল রিস্ট, ফিডিং বক্স, বৈদ্যুতিক সিস্টেম, অপারেশন স্টেশন, জলবাহী সিস্টেম, সুরক্ষা ডিভাইস ইত্যাদি রয়েছে।

কাজের টেবিলঃ

ওয়ার্কটেবিলটি ওয়ার্কটেবিলের বেস, ওয়ার্কটেবিল, স্পিন্ডল উপাদান এবং ট্রান্সমিশন ডিভাইস দিয়ে গঠিত। এটি উচ্চ-শক্তি কম চাপ লোহা castালাই ব্যবহার করে castালাই লোহার তৈরি,যা পর্যাপ্ত শক্ততা নিশ্চিত করে, শক্তি, এবং তাপ স্থিতিশীলতা। ওয়ার্কটেবিল স্পিন্ডল বিয়ারিং উচ্চ নির্ভুলতা ডাবল সারি সংক্ষিপ্ত সিলিন্ডারিক রোলার বিয়ারিং গ্রহণ করে, যা সুনির্দিষ্ট ঘূর্ণন এবং দীর্ঘ অপারেশন জীবন নিশ্চিত করে।

প্রধান ট্রান্সমিশন:

মেশিনটি তার প্রধান ড্রাইভট্রেন হিসাবে একটি উল্লম্ব শ্যাফ্ট ট্রান্সমিশন সিস্টেম ব্যবহার করে। এটি স্পিন্ডল চালানোর জন্য একটি এসি সার্ভো মোটর ব্যবহার করে।গিয়ারবক্স সিলিন্ডার স্থানান্তর দ্বারা যান্ত্রিক দুই গিয়ার রূপান্তর সক্ষম, যার ফলে কাজের টেবিলটি 0.63-63r/min এর মধ্যে ধাপে ধাপে গতির নিয়ন্ত্রণ অর্জন করতে পারে।

মেশিন প্যারামিটার

বিশেষ উল্লেখ ইউনিট CK5225 CK5231 CK5240Q CK5240

সর্বাধিক ঘূর্ণন ব্যাসার্ধ মিমি 2500 3150 4000 4000

ওয়ার্কপিসের সর্বোচ্চ উচ্চতা মিমি 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

ওয়ার্কপিসের সর্বাধিক ওজন টি ১০/২০ ১০/২০ ১০/২০ 32

কাজের টেবিলের ব্যাসার্ধ মিমি 2250 2830 ২৮৩০/৩১৫০ ৩২০০/৩৬০০

টেবিলের গতির পরিসীমা r/min ২-৬৩ ২-৬৩ ২-৬৩ ২-৬৩

ধাপ
16 16 16 16

কাজের টেবিলের সর্বাধিক টর্ক KN.m 63 63 63 100

রেলের মাথা দ্রুত অতিক্রম করে মিমি/মিনিট 4000 4000 4000 4000

রাম ডান রেলহেডের উল্লম্ব ভ্রমণ কে 35 35 35 40

বাম রেলহেডের র্যাম উল্লম্ব ভ্রমণ kn 30 30 30 30

ডান রেলহোডের রেঞ্জ কাটার শক্তি মিমি/মিনিট ১-৫০ ১-৫০ ১-৫০ ১-৫০

ডান রেলহোডের রেঞ্জ কাটার শক্তি মিমি/মিনিট 0.১-১০০০ 0.১-১০০০ 0.১-১০০০ 0.১-১০০০

বাহুর যাত্রা মিমি 1000 1000 1000 1250

হাতের অংশ মিমি ২৫৫×২০০ ২৫৫×২০০ ২৫৫×২০০ 240×240

বাম এবং ডান রেলহেডের ঘূর্ণন ° ±30° ±30° ±30° ±30°

সরঞ্জামের অংশ মিমি ৪০×৫০ ৪০×৫০ ৪০×৫০ ৫০x৫০

প্রধান মোটরের শক্তি কিলোওয়াট 55 55 55 75

সামগ্রিক মাত্রা সেমি ৫৬৯×৪৭০×৪৮০/৫২০ ৬০৫×৪৪০×৪৯৩/৫৩৩ ৬৯০×৫১০×৪৮০/5২০ ৬৯০×৫১০×৪৮০/5২০

পণ্যের ছবি
