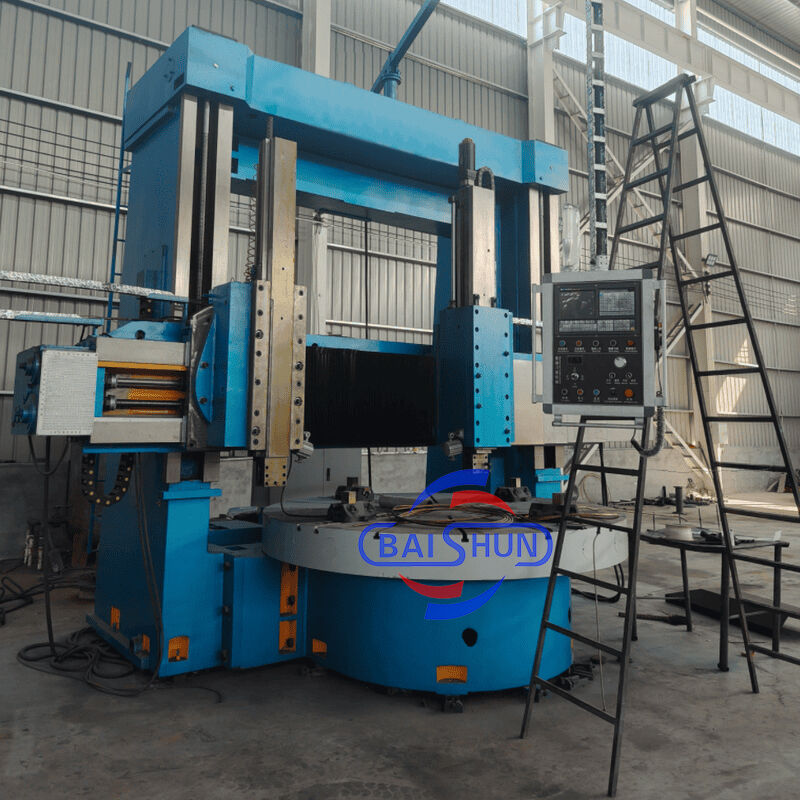

ডাবল কলাম টার্নিং এবং ফ্রিলিং উল্লম্ব সিএনসি টর্নো সিকে 5240 উল্লম্ব টার্ন মেশিন

ডাবল কলাম ভার্টিক্যাল লেদ একটি অত্যাধুনিক সরঞ্জাম যা যান্ত্রিক, বৈদ্যুতিক এবং জলবাহী উপাদানগুলিকে একত্রিত করে। এটি আধুনিক নকশা নীতি এবং উত্পাদন কৌশলগুলিকে অন্তর্ভুক্ত করে, CAD অপটিমাইজেশন এবং দেশীয় এবং আন্তর্জাতিক উভয় উৎস থেকে অত্যাধুনিক উপাদানগুলির ব্যবহার করে। মেশিনটি একটি শক্তিশালী কাঠামো নিয়ে গঠিত, যা ব্যতিক্রমী শক্তি, উচ্চ স্থিতিশীলতা এবং গতিশীল দৃঢ়তা, সুনির্দিষ্ট মেশিনিং ক্ষমতা, ভারী লোড ক্ষমতা, দক্ষতা, স্থায়িত্ব এবং নির্ভরযোগ্য অপারেশন প্রদান করে। মেশিনের যন্ত্রাংশের সমস্ত প্রধান প্রযুক্তিগত বৈশিষ্ট্য জাতীয় মানগুলির সাথে সঙ্গতিপূর্ণ।

ওয়ার্কটেবিল

ওয়ার্কটেবিলে ওয়ার্কটেবিল বেস, ওয়ার্কটেবিল, স্পিন্ডেল যন্ত্রাংশ এবং ট্রান্সমিশন ডিভাইস রয়েছে। ওয়ার্কটেবিল এবং ওয়ার্কটেবিল বেস হল সম্পূর্ণ ঢালাই লোহার কাঠামো, যা উচ্চ শক্তি সম্পন্ন নিম্ন চাপযুক্ত লোহার ঢালাই গ্রহণ করে, যার পর্যাপ্ত দৃঢ়তা, শক্তি এবং তাপ স্থিতিশীলতা রয়েছে। ওয়ার্কটেবিল স্পিন্ডেল বেয়ারিং উচ্চ নির্ভুলতা সম্পন্ন ডাবল সারি শর্ট সিলিন্ড্রিক্যাল রোলার বেয়ারিং গ্রহণ করে। এটি ওয়ার্কটেবিলের উচ্চ নির্ভুলতা সম্পন্ন ঘূর্ণন এবং দীর্ঘ পরিষেবা জীবন নিশ্চিত করতে পারে।

প্রধান ট্রান্সমিশন

মেশিনের প্রধান ট্রান্সমিশন সিস্টেমটি উল্লম্ব শ্যাফ্ট ট্রান্সমিশন। এটি ড্রাইভ করতে স্পিন্ডেল এসি সার্ভো মোটর ব্যবহার করে; গিয়ারবক্সটি শিফট সিলিন্ডার পরিবর্তন গিয়ার ঠেলে যান্ত্রিক দুটি গিয়ার রূপান্তর অর্জন করে, যাতে ওয়ার্কটেবিল 0.63-63r/min এর মধ্যে স্টেপলেস স্পিড রেগুলেশন করতে পারে।

গ্যান্ট্রি ফ্রেম

এটি বাম এবং ডান উল্লম্ব কলাম এবং সংযোগকারী বীম দ্বারা গঠিত। গ্যান্ট্রি এবং ওয়ার্কটেবিল বেস সিলিং কাঠামো তৈরি করে। গ্যান্ট্রির উপরের অংশে, বাম এবং ডান লিফটিং বক্স রয়েছে, যা দ্বি-অক্ষীয় প্রসারিত এসি মোটর দ্বারা চালিত হয়। গিয়ার পেয়ার, ওয়ার্ম এবং গিয়ার পেয়ার এবং ডাবল লিডস্ক্রুগুলির মাধ্যমে বীমটি বাম এবং ডান কলাম গাইড রেল বরাবর উত্তোলন আন্দোলন করে।

বীম

বীম পর্যাপ্ত দৃঢ়তা এবং শক্তি সহ উচ্চ শক্তি এবং নিম্ন চাপযুক্ত লোহার ঢালাই গ্রহণ করে, যাতে মেশিনের নির্ভুলতা দীর্ঘমেয়াদী ধরে রাখতে পারে এবং স্থিতিশীলতা বজায় থাকে। বীমটি উল্লম্ব কলামের সামনে থাকে এবং এটি উল্লম্ব কলাম গাইডওয়ের সাথে উল্লম্ব আন্দোলন করে। বীমের পিছনে, 4টি জলবাহী ক্ল্যাম্পিং পয়েন্ট রয়েছে। বীমের উভয় পাশে, টুল রেস্টের জন্য ফিডিং বক্স রয়েছে।
