বাড়ি > পণ্য > মেটাল স্লটিং মেশিন > B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ

B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Baishun

সাক্ষ্যদান: ISO

মডেল নম্বার: B5040

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: রপ্তানি স্ট্যান্ডার্ড কাঠের বাক্স প্যাকেজ

ডেলিভারি সময়: ২০ কার্যদিবস

পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 100 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

উল্লম্ব ধাতু আকৃতির মেশিন

,

পিএলসি কন্ট্রোল ধাতু আকৃতির মেশিন

,

পিএলসি কন্ট্রোল উল্লম্ব স্লটিং মেশিন

নাম:
মেশিন টুল প্ল্যানার স্লটার সরঞ্জাম
মডেল:
B5040
ভিডিও-আউটগোয়িং-ইনসপেকশন:
প্রদান করা
মেশিন পরীক্ষার রিপোর্ট:
প্রদান করা
ফাংশন:
মেটাল স্লটিং
কন্ট্রোলার:
পিএলসি
ভোল্টেজ:
380v/50hz অথবা গ্রাহকের প্রয়োজন অনুযায়ী
গ্যারান্টি:
১ বছর
শক্তি (কিলোওয়াট):
4
ওজন (কেজি):
3700 কেজি
নাম:
মেশিন টুল প্ল্যানার স্লটার সরঞ্জাম
মডেল:
B5040
ভিডিও-আউটগোয়িং-ইনসপেকশন:
প্রদান করা
মেশিন পরীক্ষার রিপোর্ট:
প্রদান করা
ফাংশন:
মেটাল স্লটিং
কন্ট্রোলার:
পিএলসি
ভোল্টেজ:
380v/50hz অথবা গ্রাহকের প্রয়োজন অনুযায়ী
গ্যারান্টি:
১ বছর
শক্তি (কিলোওয়াট):
4
ওজন (কেজি):
3700 কেজি
B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ

B5040 উল্লম্ব স্লটিং মেশিন ধাতু আকৃতির মেশিন টুল প্ল্যানার স্লটার সরঞ্জাম

প্রধান পারফরম্যান্স বৈশিষ্ট্যঃ
1. মেশিন টুল এর কাজের টেবিলে তিনটি ভিন্ন ফিডিং দিক (দৈর্ঘ্য, অনুভূমিক এবং ঘূর্ণনশীল) দিয়ে সজ্জিত করা হয়,
অতএব কাজ বস্তুর একবার clamping মাধ্যমে যেতে, মেশিন টুল মেশিনিং মধ্যে বিভিন্ন পৃষ্ঠ
2. হাইড্রোলিক ট্রান্সমিশন মেশিন সহ স্লাইডিং বালিশ রিসপেক্ট মোশন এবং ওয়ার্কিং টেবিলের জন্য হাইড্রোলিক ফিড ডিভাইস।
3. স্লাইডিং বালিশ প্রতিটি স্ট্রোক একই গতি আছে, এবং ram এবং কাজের টেবিলের গতি গতি সামঞ্জস্য করা যেতে পারে
ক্রমাগত।
4. হাইড্রোলিক কন্ট্রোল টেবিল তেল বিপরীত প্রক্রিয়া জন্য ram commutation তেল আছে, জলবাহী এবং ম্যানুয়াল খাওয়ানো বাইরের ছাড়াও,
এমনকি সেখানে একক মোটর ড্রাইভ উল্লম্ব, অনুভূমিক এবং ঘূর্ণনশীল দ্রুত চলমান।
5.হাইড্রোলিক ফিড ব্যবহার slotting মেশিন, হয় যখন কাজ শেষ ফিরে ঘুরিয়ে তাত্ক্ষণিক ফিড, অতএব হতে ভাল
মেকানিক্যাল স্লটিং মেশিন ব্যবহার করে ড্রাম হুইল ফিড।


প্রয়োগঃ
1. এই মেশিন interpolation সমতল, গঠন পৃষ্ঠ এবং Keyway ইত্যাদি জন্য ব্যবহার করা যেতে পারে. এবং 10 ° ছাঁচ মধ্যে কুলুঙ্গি সন্নিবেশ করতে পারেন
ইত্যাদি কাজের ক্ষেত্রে।
2একক বা ছোট লট উৎপাদনের জন্য উপযুক্ত।

পণ্যের প্রধান প্রযুক্তিগত পরামিতিঃ
স্পেসিফিকেশন ইউনিট B5020 বি৫০৩২ বি৫০৪০
ম্যাক্স. র্যামের স্ট্রোক মিমি 220 340 400
র্যাম সর্বাধিক স্লট দৈর্ঘ্য মিমি 200 320 500
র্যাম মোশন ফ্রিকোয়েন্সি সময়/মিনিট 32.50.80.125 20.32.50.80 20.32.50.80
র্যাম টিল্ট এঙ্গেল ° ০-৮ ০-৮ ০-৮
র্যাম উল্লম্ব সমন্বয় দূরত্ব মিমি 230 315 315
কটার হেড লেয়ারিং পৃষ্ঠের মধ্যে দূরত্বের মধ্যে আন্ডারব্রাশ বিছানা মিমি 485 600 600
টেবিলের ব্যাসার্ধ মিমি 500 630 630

স্লাইডিং ফ্রেমের নীচের প্রান্ত থেকে কাজের টেবিলের মধ্যে দূরত্ব

মিমি 320 490 600
কাজের টেবিলের সর্বোচ্চ লম্বা গতির দূরত্ব মিমি 500 630 690
কাজের টেবিলের সর্বাধিক তির্যক চলমান দূরত্ব মিমি 500 560 620
টেবিলের সর্বাধিক ঘূর্ণন কোণ ° 360 360 560
উল্লম্ব এবং অনুভূমিক টেবিল পাওয়ার ফিড পরিসীমা মিমি 0.০৮-১21 0.০৮-১21 0.০৮-১21
টেবিলের ঘূর্ণমান ফিড পরিসীমা মিমি 0.০৫২-০783 0.০৫২-০783 0.০৫২-০783
মোটর শক্তি kw 3 4 4
মোটর ঘূর্ণনশীলতা r/min 1430 960 960
মেশিনের ওজন কেজি 2200 3000 3700
রূপরেখা মাত্রা মিমি ১৯১৬*১৩০৫*১৯৯৫ ২২৬১*১৪৯৫*২২৪৫ 2290*1525*2485

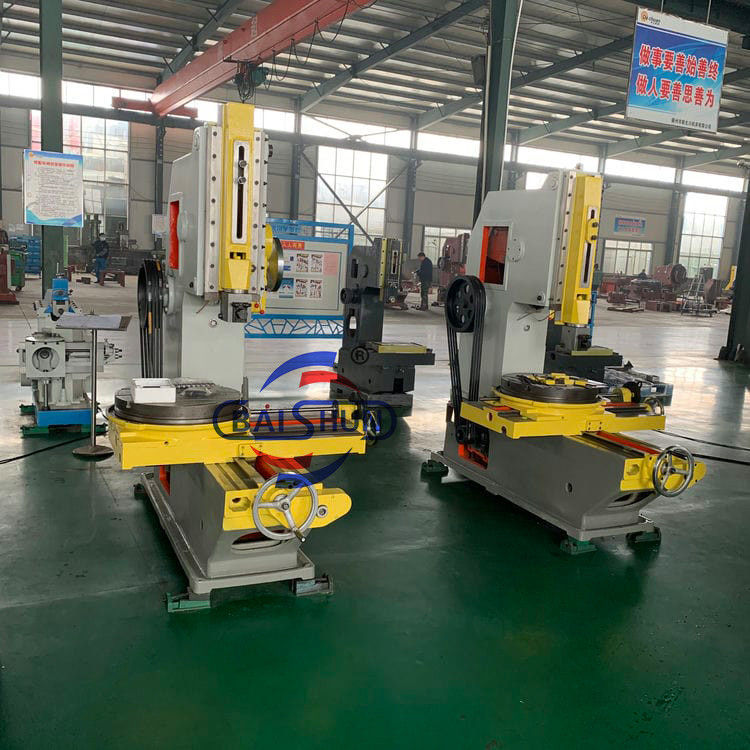

মেশিনের ছবিঃ

B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ 0
B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ 1
B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ 2
B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ 3
B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ 4

আরো বিস্তারিত বিবরণের জন্য, দয়া করে যোগাযোগ করুনঃ
B5040 উল্লম্ব ধাতু আকৃতির মেশিন টুল প্ল্যানার Slotter সরঞ্জাম পিএলসি নিয়ন্ত্রণ 5
