বাড়ি > পণ্য > তির্যক বিছানা সিএনসি লেদ মেশিন > অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র

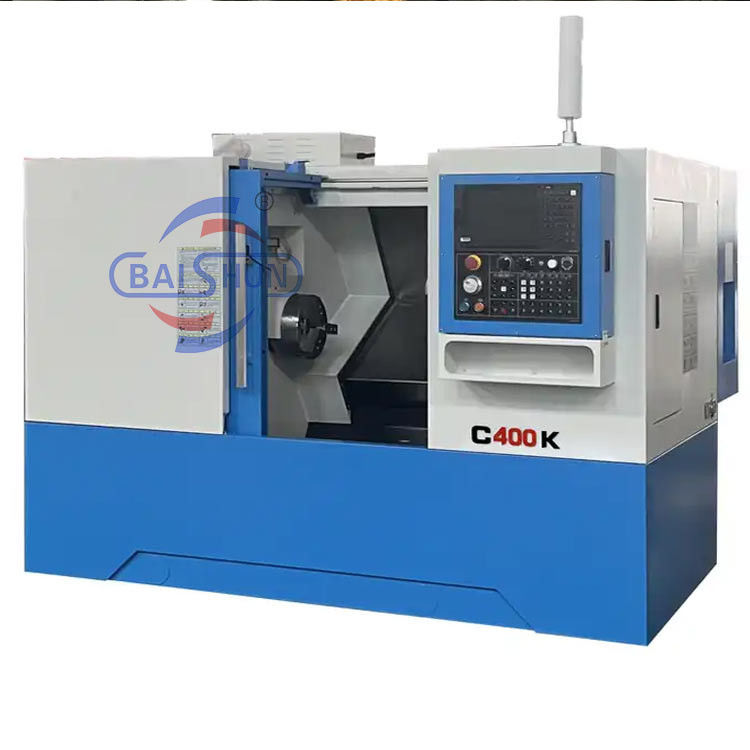

অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: BAISHUN

সাক্ষ্যদান: ISO

মডেল নম্বার: TCK40

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: রপ্তানি স্ট্যান্ডার্ড কাঠের বাক্স প্যাকেজ

ডেলিভারি সময়: 30-35 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 50 সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

তির্যক বিছানা সিএনসি লেদ মেশিন

,

অনুভূমিক ঢাল বিছানা সিএনসি টার্ন

,

সিলভেন্ট বেড সিএনসি টার্ন

Max. সর্বোচ্চ Spindle speed টাকু গতি:
ধাতু টার্নিং সেন্টার স্ল্যান্ট বিছানা সিএনসি টার্ন মেশিন
বিছানার উপর সর্বাধিক ঘূর্ণন ব্যাসার্ধ:
540 মিমি
Max. সর্বোচ্চ turning diameter over slide স্লাইড উপর ব্যাস বাঁক:
270 মিমি
Max. সর্বোচ্চ processing length প্রক্রিয়াকরণ দৈর্ঘ্য:
700 মিমি
এক্স ভ্রমণ:
220 মিমি
জেড ভ্রমণ:
750 মিমি
প্রযোজ্য শিল্প:
মেটাল ওয়ার্কিং প্ল্যান্ট
মেশিনের ওজন:
3800 কেজি
রঙ:
ব্যক্তিগতকৃত
ডাইমেনশন:
2920*1680*2070 মিমি
Max. সর্বোচ্চ Spindle speed টাকু গতি:
ধাতু টার্নিং সেন্টার স্ল্যান্ট বিছানা সিএনসি টার্ন মেশিন
বিছানার উপর সর্বাধিক ঘূর্ণন ব্যাসার্ধ:
540 মিমি
Max. সর্বোচ্চ turning diameter over slide স্লাইড উপর ব্যাস বাঁক:
270 মিমি
Max. সর্বোচ্চ processing length প্রক্রিয়াকরণ দৈর্ঘ্য:
700 মিমি
এক্স ভ্রমণ:
220 মিমি
জেড ভ্রমণ:
750 মিমি
প্রযোজ্য শিল্প:
মেটাল ওয়ার্কিং প্ল্যান্ট
মেশিনের ওজন:
3800 কেজি
রঙ:
ব্যক্তিগতকৃত
ডাইমেনশন:
2920*1680*2070 মিমি
অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র
টারেট লেদ হরিজোন্টাল মেটাল টার্নিং সেন্টার স্ল্যান্ট বেড সিএনসি লেদ মেশিন

বর্ণনা

সিএনসি স্লেন্ট বেড টার্নটি একটি উচ্চমানের পণ্য যা আমরা বাজারের চাহিদা এবং বহু বছর ধরে অনুভূমিক সিএনসি টার্ন তৈরিতে আমাদের কারখানার বিস্তৃত অভিজ্ঞতার ভিত্তিতে ডিজাইন করেছি এবং তৈরি করেছি।এই মেশিন টুল φ360mm একটি সর্বোচ্চ ব্যাসার্ধ এবং যন্ত্রপাতি জন্য 500mm একটি সর্বোচ্চ দৈর্ঘ্য আছেআমরা TCK50 সিরিজের মেশিনগুলিকে একটি নতুন ডিজাইনের মেইনফ্রেম কাঠামো এবং একটি নির্ভরযোগ্য সমাবেশ প্রক্রিয়া দিয়ে আপগ্রেড করেছি। এর স্থিতিশীল কর্মক্ষমতা এবং উদ্ভাবনী ergonomic নকশা সহ, আমরা একটি নতুন মেইনফ্রেম কাঠামো এবং একটি নির্ভরযোগ্য সমাবেশ প্রক্রিয়া সহ, TCK50 সিরিজের মেশিনগুলিকে আরও উন্নত করেছি।TCK50 সিরিজ নিঃসন্দেহে শিল্প নেতা হয়ে উঠবে. এই টার্ন শ্যাফ্ট, ডিস্ক, থ্রেড, আর্ক, শঙ্কু, এবং উভয় ঘূর্ণন বস্তুর অভ্যন্তরীণ এবং বাইরের পৃষ্ঠ পরিচালনা করতে পারেন. আমরা সাবধানে প্রধান স্পিন্ডল, বিছানা এর অনমনীয়তা মেলে,এবং ভারী কাটা সময় সামগ্রিক স্থিতিশীলতা ব্যাপকভাবে উন্নত করার জন্য tailstock. ফলস্বরূপ, বাইরের বৃত্তাকার পৃষ্ঠের যন্ত্রের নির্ভুলতা IT6 থেকে IT7 স্তরে পৌঁছতে পারে। এই বহুমুখী মেশিন টুলটি বিশেষত দক্ষ, বড় আকারের,এবং অটোমোটিভ শিল্পের মতো শিল্পে ঘোরানো অংশগুলির উচ্চ-নির্ভুলতা মেশিনিং, বৈদ্যুতিক, বেয়ারিং, এবং জলবাহী।

স্ক্রু এবং বাদামগুলি ধ্রুবক তাপমাত্রা কর্মশালায় প্রক্রিয়াজাত, মিলিং, সমাবেশ এবং মান নিয়ন্ত্রণ করা হয়, যা উচ্চ নির্ভুলতার স্থিতিশীলতা নিশ্চিত করতে পারে।রেল ঘর্ষণ সহগ ব্যবহার ছোট, দ্রুত গতি, উচ্চ নির্ভুলতা।

টেইলস্টকের বর্ণনাঃ

হাইড্রোলিক টেলস্টকটি ম্যানুয়াল (বা হাইড্রোলিক) সামঞ্জস্য, ম্যানুয়াল (বা হাইড্রোলিক) লকিং এবং হাইড্রোলিক পিস্টন ওয়ার্কপিস চাপিয়ে প্রক্রিয়াজাত করা হয়।

মেশিন টুল তৈলাক্তকরণের বর্ণনাঃ

RBCLB-3ZK ধনাত্মক স্থানচ্যুতি তৈলাক্তকরণ পাম্প, স্বয়ংক্রিয় তৈলাক্তকরণ, প্রধানত বিছানা গাইড রেল এবং ট্রেলিং প্লেট dovetail পৃষ্ঠ,বল স্ক্রু এবং বাদামের তৈলাক্তকরণ পৃষ্ঠ নিরবচ্ছিন্ন তেল সরবরাহ.

পণ্যের পরামিতি
প্রধান প্রযুক্তিগত তথ্য ইউনিট TCK550 TCK40-750 TCK40-1000
কাজের পরিধি বিছানার সর্বাধিক ঘূর্ণন ব্যাসার্ধ মিমি ₹৫৪০ ₹৫৪০ ₹৫৪০
স্লাইডে সর্বাধিক ঘুরার ব্যাসার্ধ মিমি ₹২৭০ ₹২৭০ ₹২৭০
সর্বোচ্চ প্রক্রিয়াকরণ ব্যাসার্ধ মিমি ₹400 ₹400 ₹400
সর্বোচ্চ প্রক্রিয়াকরণের দৈর্ঘ্য মিমি 700 700 900
স্পিন্ডল সর্বাধিক স্পিন্ডল গতি r/min 4000 4000 4000
স্পিন্ডল রানআউট মিমি 0.008/300 0.008/300 0.008/300
গর্তের ব্যাসার্ধের মধ্য দিয়ে স্পিন্ডল মিমি ₹৬৫ ₹৬৫ ₹৬৫
বার ক্যাপাসিটি মিমি ₹48 ₹48 ₹48
হাইড্রোলিক চাক ইঞ্চি 8 8 8
স্পিন্ডল মোটর শক্তি kw 7.5 7.5 7.5
স্ট্রোক এক্স-অক্ষ ভ্রমণ মিমি 220 220 220
Z-অক্ষ ভ্রমণ মিমি 750 750 1000
খাওয়ানো এক্স অক্ষ দ্রুত চলমান m/min 20 20 20
Z অক্ষ দ্রুত চলমান m/min 20 20 20
খাওয়ানো খাবার কাটা মিমি/মিনিট ১-৬০০০ ১-৬০০০ ১-৬০০০
লেজ স্টক লেজ স্টকের স্ট্রোক মিমি ৫৫০/ম্যানুয়াল ৫৫০/ম্যানুয়াল 800/ম্যানুয়াল
লেজ স্টকের হাতা স্ট্রোক মিমি 120/ হাইড্রোলিক/ম্যানুয়াল
গাইড বেড রেলের ঢালের কোণ ডিগ। 30 30 30
প্রকার   লাইনার গাইডওয়ে লাইনার গাইডওয়ে লাইনার গাইডওয়ে
সঠিকতা পজিশনিং সঠিকতা মিমি 0.016 0.016 0.016
পুনরাবৃত্তিযোগ্য মিমি 0.008 0.008 0.008
অন্যান্য মেশিনের ওজন কেজি 3800 3800 4200
মাত্রা মিমি ২৯২০x১৬৮০x২০৭০ ২৯২০x১৬৮০x২০৭০ ৩২০০x১৬৮০x২০৭০

মেশিন ছবিঃ
অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র 0
অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র 1
অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র 2
অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র 3


সিএনসি সিস্টেম

অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র 4

প্রধান কনফিগারেশন

অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র 5

সমাবেশ প্রক্রিয়া এবং গুণমান নিয়ন্ত্রণ

অনুভূমিক ঢাল বিছানা সিএনসি টার্ন মেশিন ধাতু টার্নিং কেন্দ্র 6
