বাড়ি > পণ্য > মেটাল স্লটিং মেশিন > B5040 ধাতু কাজের জন্য গিয়ার কাটার উল্লম্ব ধাতু স্লট মেশিন

B5040 ধাতু কাজের জন্য গিয়ার কাটার উল্লম্ব ধাতু স্লট মেশিন

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: Baishun

সাক্ষ্যদান: ISO CE

মডেল নম্বার: B5040

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: রপ্তানি স্ট্যান্ডার্ড কাঠের বাক্স প্যাকেজ

ডেলিভারি সময়: ২০ কার্যদিবস

পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 150 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

B5040

,

উল্লম্ব ধাতু স্লটিং মেশিন

,

ধাতু কাজের জন্য স্লটিং মেশিন

পণ্যের নাম:
ধাতু কাজের জন্য স্লটিং মেশিন
ভিডিও-আউটগোয়িং-ইনসপেকশন:
প্রদান করা
মূল উপাদানগুলির গ্যারান্টি:
১ বছর
শর্ত:
নতুন
ভোল্টেজ:
380v/50hz অথবা গ্রাহকের প্রয়োজন অনুযায়ী
গ্যারান্টি:
১ বছর
কী সেলিং পয়েন্ট:
স্বয়ংক্রিয়
শক্তি (কিলোওয়াট):
4
ওজন (কেজি):
2200 কেজি
রঙ:
আপনার প্রয়োজন হিসাবে
পণ্যের নাম:
ধাতু কাজের জন্য স্লটিং মেশিন
ভিডিও-আউটগোয়িং-ইনসপেকশন:
প্রদান করা
মূল উপাদানগুলির গ্যারান্টি:
১ বছর
শর্ত:
নতুন
ভোল্টেজ:
380v/50hz অথবা গ্রাহকের প্রয়োজন অনুযায়ী
গ্যারান্টি:
১ বছর
কী সেলিং পয়েন্ট:
স্বয়ংক্রিয়
শক্তি (কিলোওয়াট):
4
ওজন (কেজি):
2200 কেজি
রঙ:
আপনার প্রয়োজন হিসাবে
B5040 ধাতু কাজের জন্য গিয়ার কাটার উল্লম্ব ধাতু স্লট মেশিন

B5040 ধাতু কাজের জন্য উল্লম্ব ধাতু স্লটিং মেশিন গিয়ার কাটিং উত্পাদন



ধাতু slotting মেশিন টুলস workpiece মধ্যে groove প্রক্রিয়া ব্যবহার করা হয়। প্রক্রিয়াকরণের সময় workpiece worktable উপর লম্বা, পাশের বা ঘূর্ণন আন্দোলন সঞ্চালন,এবং সন্নিবেশ সরঞ্জাম workpiece স্লট করতে উপরে এবং নিচে reciprocates. একটি রৈখিক গতির মেশিন টুল যা স্লটিং টুলের উল্লম্ব প্রতিধ্বনিত গতি ব্যবহার করে কীওয়ে এবং গর্তটি স্লট করে। স্লটিং মেশিন, প্লেনারের মতো,এছাড়াও কাজ টুকরা কাটা জন্য একটি একক ধারালো টুল (slotting টুল) ব্যবহার করে, তবে প্ল্যানারটি একটি অনুভূমিক বিন্যাস এবং স্লটিং মেশিনটি একটি উল্লম্ব বিন্যাস। স্লটিং মেশিনগুলির উচ্চ উত্পাদনশীলতা এবং নির্ভুলতা রয়েছে।তারা বেশিরভাগ অভ্যন্তরীণ keyways বা spline গর্ত একক বা ছোট ব্যাচ উত্পাদন প্রক্রিয়াকরণ ব্যবহার করা হয়তারা সমতল, বর্গক্ষেত্র বা বহুভুজ গর্ত ইত্যাদি প্রক্রিয়া করতে পারে।

প্রধান পারফরম্যান্স বৈশিষ্ট্যঃ
1. মেশিন টুল এর কাজের টেবিলে তিনটি ভিন্ন ফিডিং দিক (দৈর্ঘ্য, অনুভূমিক এবং ঘূর্ণনশীল) দিয়ে সজ্জিত করা হয়,
অতএব কাজ বস্তুর একবার clamping মাধ্যমে যেতে, মেশিন টুল মেশিনিং মধ্যে বিভিন্ন পৃষ্ঠতল
2. হাইড্রোলিক ট্রান্সমিশন মেশিন সহ স্লাইডিং বালিশ রিসপেক্ট মোশন এবং ওয়ার্কিং টেবিলের জন্য হাইড্রোলিক ফিড ডিভাইস।
3. স্লাইডিং বালিশ প্রতিটি স্ট্রোক একই গতি আছে, এবং ram এবং কাজের টেবিলের গতি গতি সামঞ্জস্য করা যেতে পারে
ক্রমাগত।
4জলবাহী কন্ট্রোল টেবিল তেল বিপরীত প্রক্রিয়া জন্য ram commutation তেল আছে, জলবাহী এবং ম্যানুয়াল ফিড বাইরের ছাড়াও,
এমনকি সেখানে একক মোটর ড্রাইভ উল্লম্ব, অনুভূমিক এবং ঘূর্ণনশীল দ্রুত চলমান।
5.হাইড্রোলিক ফিড ব্যবহার slotting মেশিন, হয় যখন কাজ শেষ ফিরে ঘুরিয়ে তাত্ক্ষণিক ফিড, অতএব হতে ভাল
মেকানিক্যাল স্লটিং মেশিন ব্যবহার করে ড্রাম হুইল ফিড।

6. Slotting মেশিন সমতল এবং গঠিত পৃষ্ঠ keyways slotting জন্য ব্যবহার করা হয়
7. এটি ছোট ব্যাচ উৎপাদন উভয় একক টুকরা জন্য উপযুক্ত
8. স্লটিং মেশিনের প্রধান ট্রান্সমিশন প্রক্রিয়াটি ক্র্যাঙ্ক গিয়ারের ঘূর্ণন গতিকে বৃষ্টির গতিতে রূপান্তর করতে ব্যবহৃত হয়
9. মেশিনের ওয়ার্কটেবিলটি স্বয়ংক্রিয়ভাবে (শুধুমাত্র ডি টাইপ মডেলের জন্য) এবং ম্যানুয়ালি উভয়ই লম্বা, ক্রস এবং ঘূর্ণন ফিডিংয়ের জন্য ডিজাইন করা হয়েছে
10. এটি স্বয়ংক্রিয়ভাবে বন্ধ করা হয়, যখন worktable সমস্যা ক্ষেত্রে হয়



পণ্যের প্রধান প্রযুক্তিগত পরামিতিঃ

স্পেসিফিকেশন ইউনিট B5020 বি৫০৩২ বি৫০৪০
ম্যাক্স. র্যামের স্ট্রোক মিমি 220 340 400
র্যাম সর্বাধিক স্লট দৈর্ঘ্য মিমি 200 320 500
র্যাম মোশন ফ্রিকোয়েন্সি সময়/মিনিট 32.50.80.125 20.32.50.80 7500
র্যাম টিল্ট এঙ্গেল ° ০-৮ ০-৮ 20.32.50.80
র্যাম উল্লম্ব সমন্বয় দূরত্ব মিমি 230 315 315
কটার হেড লেয়ারিং পৃষ্ঠের মধ্যে দূরত্বের মধ্যে আন্ডারব্রাশ বিছানা মিমি 485 600 ০-৮
টেবিলের ব্যাসার্ধ মিমি 500 630 ২৫x৪০
স্লাইডিং ফ্রেমের নীচের প্রান্ত থেকে কাজের টেবিলের মধ্যে দূরত্ব মিমি 320 490 630
কাজের টেবিলের সর্বোচ্চ লম্বা গতির দূরত্ব মিমি 500 630 600
কাজের টেবিলের সর্বাধিক তির্যক চলমান দূরত্ব মিমি 500 560 690
টেবিলের সর্বাধিক ঘূর্ণন কোণ ° 360 360 620
উল্লম্ব এবং অনুভূমিক টেবিল পাওয়ার ফিড পরিসীমা মিমি 0.০৮-১21 0.০৮-১21 560
টেবিলের ঘূর্ণমান ফিড পরিসীমা মিমি 0.০৫২-০783 0.০৫২-০783 0.০৮-১21
মোটর শক্তি kw 3 4 4
মোটর ঘূর্ণনশীলতা r/min 1430 960 960
মেশিনের ওজন কেজি 2200 3000 3700
রূপরেখা মাত্রা মিমি ১৯১৬*১৩০৫*১৯৯৫ ২২৬১*১৪৯৫*২২৪৫ 2290*1525*2485

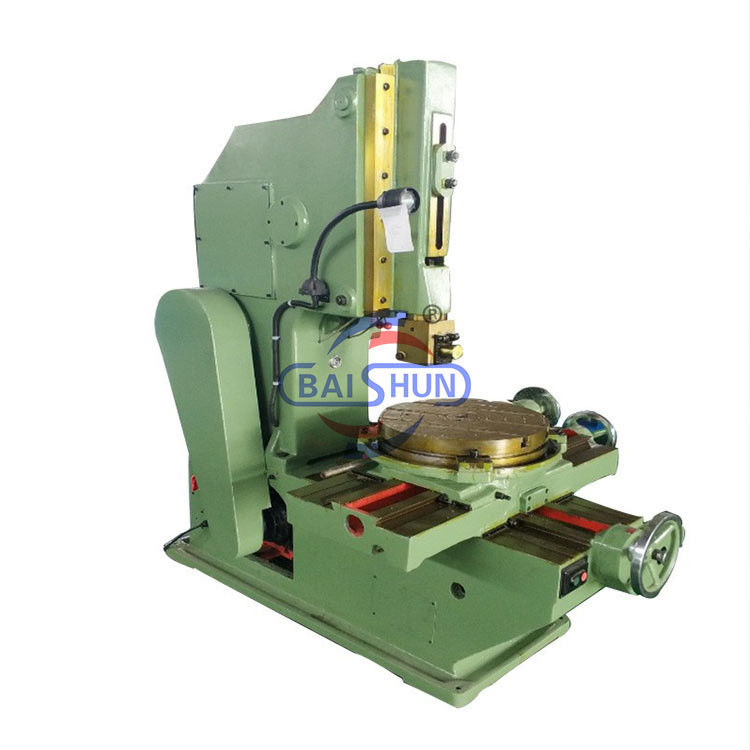

মেশিনের ছবি

B5040 ধাতু কাজের জন্য গিয়ার কাটার উল্লম্ব ধাতু স্লট মেশিন 0
