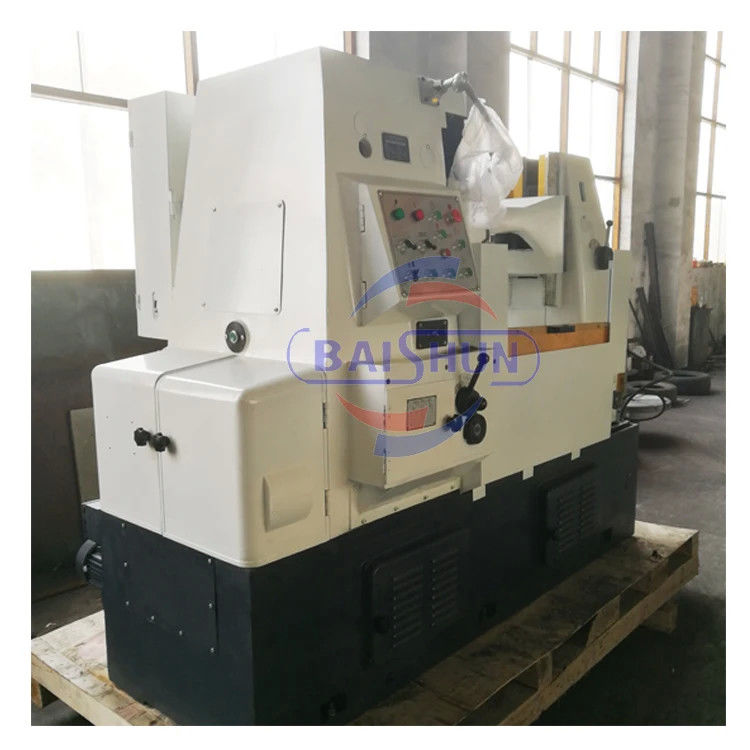

Y3150E সিলিন্ড্রিকাল গিয়ার মেশিন প্রক্রিয়াকরণ গিয়ার হবিং মেশিন
গিয়ার হোল্ডিং মেশিন মৌলিক মেশিনের ভূমিকাঃ
Y3150 সিরিজের গিয়ার হাবিং মেশিনটি উল্লম্ব কলাম দ্বারা স্থির করা হয় এবং অনুভূমিকভাবে চলমান কাজের টেবিলের ঐতিহ্যগত বিন্যাস গ্রহণ করে, যা সিলিন্ডার গিয়ারগুলি প্রক্রিয়া করার জন্য উপযুক্ত,গুল্মচক্র এবং সংক্ষিপ্ত স্প্লিন শ্যাফ্ট বাল্ক, প্যাকেজ বা একক workpiece.
উল্লম্ব কলামের উচ্চতা বৃদ্ধি এবং স্ট্রোক বৃদ্ধিঃউল্লম্ব কলাম উচ্চতর করা হয় (Y3180/Y3150 একই ধরনের চেয়ে মাথা স্লাইড মধ্যে 180/130mm বর্ধিত অক্ষীয় স্ট্রোক) বৃহত্তর দাঁত প্রস্থ প্রক্রিয়াকরণ সক্ষম করার জন্য.
কাটিয়া সরঞ্জামগুলির পরিষেবা জীবন বৈদ্যুতিক সরঞ্জাম লাফ দ্বারা বৃদ্ধি পায়। দীর্ঘতম স্ট্রোক 180 মিমি পৌঁছানোর, যেমন বৈদ্যুতিক সরঞ্জাম লাফ দীর্ঘতর hob লাগে এবং ব্যাপকভাবে hob জীবন বৃদ্ধি।
1. মডেল Y3150E গিয়ার হাবিং মেশিনটি ছোট বা ব্যাচ উত্পাদন, কাজ, ছোট বা ব্যাচ উত্পাদন মধ্যে কাটা স্পার এবং helical গিয়ার, কৃমি চাকা,sprockets এবং সংক্ষিপ্ত spindle shafts জন্য প্রযোজ্য।
2এটি ভাল শক্ততা, উচ্চ কাজের নির্ভুলতা, সহজ অপারেশন এবং সহজ সেটআপ পদ্ধতি দ্বারা চিহ্নিত করা হয়, যন্ত্রটি প্রচলিত বা আরোহণ পদ্ধতি ব্যবহার করতে পারে।
3এছাড়াও, মেশিনটি একটি স্বয়ংক্রিয় shout-down ডিভাইস এবং নিরাপত্তা-নিরাপত্তা ব্যবস্থা এবং একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত।
4. আমদানিকৃত জলবাহী উপাদান গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী মেশিনের জন্য ব্যবহার করা যেতে পারে।স্পর্শকাতর হাব মাথা স্পর্শকাতর খাওয়ানোর মোড অধীনে কৃমি চাকার কাটা বিশেষ আদেশের জন্য উপলব্ধ.
গিয়ার হাবিং মেশিনের স্পেসিফিকেশনঃ
| মডেল |
Y3150E |
Y3180H |
| সর্বাধিক ওয়ার্কপিস ব্যাসার্ধ ((পিছনের কলাম সহ/পিছনের কলাম ছাড়াই) |
৩৫০/৫০০ মিমি |
৫৫০/৮০০ মিমি |
| সর্বাধিক হাবিং মডুলাস |
৮ মিমি |
১০ মিমি |
| সর্বোচ্চ প্রসেসিং প্রস্থ |
২৫০ মিমি |
৩০০ মিমি |
| প্রক্রিয়াকরণ সরঞ্জাম |
Z/K=6 |
Z/K=8 |
| টুল পোস্টের সর্বাধিক উল্লম্ব ভ্রমণ |
৩০০ মিমি |
৩৫০ মিমি |
| টুল পোস্টের ম্যাক্স সুইভার অ্যাঞ্জেল |
±240° |
±240° |
| কাটার অক্ষ এবং কাজের টেবিলের মধ্যে দূরত্ব |
২৩৫-৫৩৫ মিমি |
২৩৫-৫৮৫ মিমি |
| স্পিন্ডল কোপ |
মর্স ৫ |
মর্স ৫ |
| হাব ব্যাসার্ধ |
১৬০ মিমি |
১৮০ মিমি |
| কাটার এর সর্বাধিক অক্ষীয় আন্দোলন |
-------- |
৫০ মিমি |
| হাব অবার ব্যাসার্ধ |
Φ22,Φ27,Φ32MM |
Φ22,Φ27,Φ32,Φ40MM |
| হাব অক্ষ কেন্দ্র এবং কাজের টেবিলের মধ্যে দূরত্ব |
৩০-৩৩০ মিমি |
৫০-৫৫০ মিমি |
| কাজের টেবিলের ডিপার্চার |
৮০ মিমি |
৮০ মিমি |
| ওয়ার্কপিসের ম্যানড্রেলের ক্যানার হোল |
মর্স ৫ |
মর্স ৫ |
| কাজের টেবিলের ব্যাসার্ধ |
৫২০ মিমি |
৬৫০ মিমি |
| স্পিন্ডল ঘোরান গতি এবং পরিসীমা |
9 স্তর 40-250R/মিনিট |
৮ স্তর ৪০-২০০আর/মিনিট |
| সরঞ্জাম স্টপ স্লাইডের দ্রুত ভ্রমণের গতি |
≤540MM/মিনিট |
≤540MM/মিনিট |
| কাজের টেবিলের দ্রুত গতি |
≤500MM/মিনিট |
≤500MM/মিনিট |
| কাজের টেবিলের মধ্যে দূরত্ব |
৪০০-৬০০ মিমি |
৪০০-৬০০ মিমি |
| অক্ষীয় ফিড রেট এবং ডিগ্রী |
১২ স্তর ০.৪-৪ এমএম/আর |
১২ স্তর ০.৪-৪ এমএম/আর |
| প্রধান মোটর শক্তি এবং সিঙ্ক্রোনাইজড গতি |
N=4Kw 1500R/মিনিট |
N=5.5Kw 1500R/ মিনিট |
| মেশিনের ওজন |
৪৫০০ কেজি |
৫৫০০ কেজি |
| সামগ্রিক মাত্রা |
2440*1370*1800MM |
২৭৫২*১৪৯০*১৮৭০MM |
গিয়ার হোল্ডিং মেশিনের প্যাকিং টাইপঃ
গিয়ার হাবিং মেশিন সম্পর্কে আমাদের গ্যারান্টি এবং সেবাঃ
গ্যারান্টি সময়সীমা এবং প্রতিক্রিয়া B / L তারিখ থেকে 12 মাসের জন্য সময়সীমা,যে কোন ত্রুটি বা সমস্যা যা ভুল অপারেশনের কারণে নয় তা সরবরাহকারী বিনামূল্যে মেরামত বা প্রতিস্থাপন করবে.
1যেকোনো প্রশ্নের উত্তর ১২ ঘন্টার মধ্যে দেওয়া হবে।
2. পেশাদারী প্রস্তুতকারকের, যে কোন সময় আমাদের কারখানা পরিদর্শন করতে স্বাগতম
3. OEM সেবা স্বাগত জানানো হয়, এবং আমরা আমাদের পণ্য এবং প্যাকেজ আপনার লোগো, কোম্পানির তথ্য ইত্যাদি মুদ্রণ করতে সাহায্য করতে পারেন.
4. উচ্চ মানের, ফ্যাশন ডিজাইন, যুক্তিসঙ্গত এবং প্রতিযোগিতামূলক মূল্য এবং দ্রুত সীসা সময়
5বিক্রয়োত্তর সেবা
6দ্রুত ডেলিভারি
7. আপনার বিক্রয় এলাকা, নকশা ধারণা এবং আপনার সমস্ত ব্যক্তিগত তথ্য সুরক্ষা
আপনি অর্ডারের জন্য T/T, ওয়েস্টার্ন ইউনিয়ন, L/C এর মাধ্যমে অর্থ প্রদান করতে পারেন।
