CW61160B প্রচলিত ভারী দায়িত্ব টার্ন মেশিন ম্যানুয়াল যান্ত্রিক বাঁক

CW61160B ম্যানুয়াল ভারী দায়িত্ব যান্ত্রিক বাঁকানো অনুভূমিক টার্ন মেশিন

ইউনিভার্সাল অনুভূমিক টার্ন মেশিন প্রবর্তনঃ

1. এই মেশিনটি কাস্টিং, ইস্পাত এবং ক্ষুদ্র ও মাঝারি আকারের অ-ফেরো অংশগুলি প্রক্রিয়া করতে ব্যবহার করতে পারে।
2. তারা বহিরাগত সিলিন্ডারিক, অভ্যন্তরীণ গর্ত এবং শেষ মুখ ঘুরানোর জন্যও উপযুক্ত। উপরন্তু এটি গ্রুভ ব্রোচিং, ড্রিলিং, ড্রিলিং এবং ট্রেপ্যানিং করতে পারে।
3. তারা মেট্রিক, ইঞ্চি, মডিউল, ব্যাসার্ধ পিচ থ্রেড এবং বিভিন্ন অভ্যন্তরীণ এবং বাহ্যিক থ্রেড কাটাতে পারে।
4. শীর্ষ স্লাইড না শুধুমাত্র স্বতন্ত্রভাবে ছোট শঙ্কু পৃষ্ঠ কাটা কাজ করতে পারেন, কিন্তু এছাড়াও দীর্ঘ শঙ্কু পৃষ্ঠ কাটা লম্বা ফিড করতে পারেন।
5. স্পিন্ডল বিয়ারিংগুলি দেশীয় বিখ্যাত ব্র্যান্ডের কোম্পানির পণ্য ব্যবহার করে।
6. হেডস্টক একটি সমান্তরাল কাঠামো গ্রহণ করে যাতে তাপীয় বিকৃতি সমান হয়, স্পিন্ডল কেন্দ্রটি এড়ানো যায় যা অফসেট তৈরি করে।
7. তাপীয় বিকৃতি হ্রাস করার জন্য হেডস্টক তেল স্নান সঞ্চালন তৈলাক্তকরণ গ্রহণ করে।
8. স্পিন্ডল এর frond শেষ তার নির্ভুলতা উন্নত এবং তার অনমনীয়তা উন্নত করতে বল বিয়ারিং সংস্পর্শে দ্বি-মুখী কৌণিক তিন সমর্থন গঠন গ্রহণ
9সঠিক ট্রান্সমিশন এবং উচ্চ অনমনীয়তা নিশ্চিত করার জন্য হেডস্টক এবং গাইড ওয়েতে গিয়ারগুলি quenching দ্বারা প্রক্রিয়াজাত করা হয়।

মেশিনের স্পেসিফিকেশনঃ

মেশিন ছবিঃ

CW6163 / CW6263 অনুভূমিক ইউনিভার্সাল টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপর সর্বাধিক সুইং ব্যাসার্ধঃ 630mm

গ্যাপের উপর সর্বাধিক সুইং ব্যাসার্ধঃ 800 মিমি

ট্রাকের উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 350mm

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ ২ টন(শয্যা প্রস্থঃ ৫৫০ মিমি)

CW6180Q / CW6280Q অনুভূমিক ইউনিভার্সাল টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপর সর্বাধিক সুইং ব্যাসার্ধঃ 800mm

গ্যাপের উপর সর্বাধিক সুইং ব্যাসার্ধঃ 1000 মিমি

গাড়ির উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 480 মিমি

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ ২ টন(শয্যা প্রস্থঃ ৫৫০ মিমি)

CW6180B / CW6280B অনুভূমিক ইউনিভার্সাল টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপর সর্বাধিক সুইং ব্যাসার্ধঃ 800mm

গ্যাপের উপর সর্বাধিক সুইং ব্যাসার্ধঃ 1000 মিমি

গাড়ির উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 480 মিমি

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ2.৫ টন(বিছানা প্রস্থঃ 600 মিমি)

CW61125Q / CW62125Q অনুভূমিক ইউনিভার্সাল টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 1250mm

গ্যাপের উপর সর্বাধিক সুইং ব্যাসার্ধঃ 1450mm

গাড়ির উপর সর্বাধিক সুইং ব্যাসার্ধঃ 920mm

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ2.5 টন (বিছানা প্রস্থঃ 600 মিমি)

উল্লেখ করা হয়েছে:যদি বিছানার প্রস্থ 755mm হয়, তবে সর্বোচ্চ লোডিং ক্ষমতা 6ton হয়;

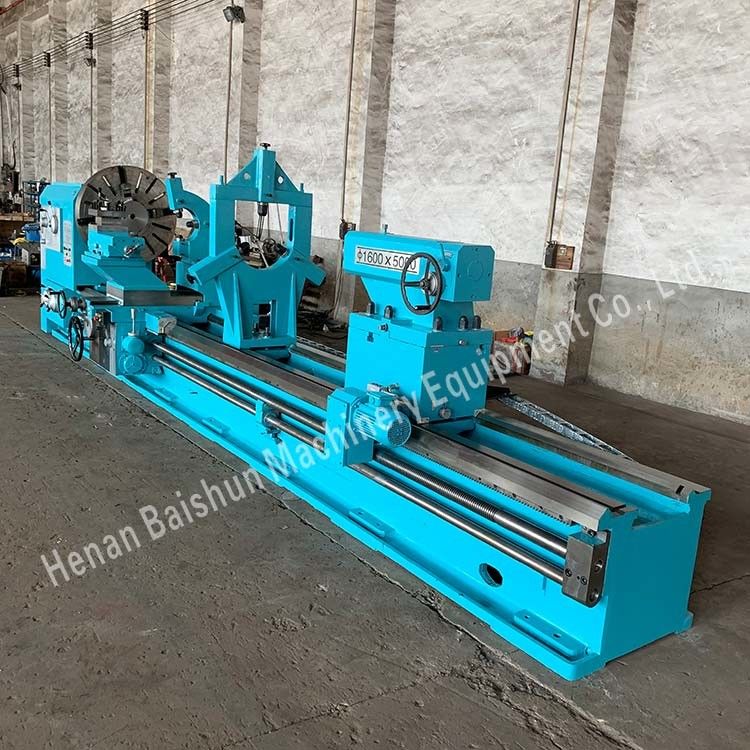

CW61160B অনুভূমিক ইউনিভার্সাল রোল টার্ন মেশিন:

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপর সর্বাধিক সুইং ব্যাসার্ধঃ 1600mm

ক্যারেজের উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 1200mm

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ ৬ টন (বিছানা প্রস্থঃ ৭৫৫ মিমি)

উল্লেখ করা হয়েছে:যদি বিছানার প্রস্থ ১১০০ মিমি হয়, তবে সর্বোচ্চ লোডিং ক্ষমতা ১৬ টন।

CW61200 অনুভূমিক ইউনিভার্সাল রোল টার্ন মেশিন:

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 2000 মিমি

ক্যারেজের উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 1600 মিমি

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ 16 টন (বিছানা প্রস্থঃ 1100 মিমি)

C61200 ভারী কাজ অনুভূমিক প্রচলিত রোল টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 2000 মিমি

ক্যারেজের উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 1600 মিমি

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ 32 টন (বিছানা প্রস্থঃ 1600 মিমি)
