ধাতু ঘুরানোর জন্য ভারী দায়িত্ব অনুভূমিক টার্ন মেশিন ম্যানুয়াল

ধাতু ঘুরানোর জন্য ভারী দায়িত্ব প্রচলিত ম্যানুয়াল অনুভূমিক টার্ন মেশিন

প্রচলিত ভারী দায়িত্ব অনুভূমিক টার্ন, এটি উচ্চ গতির ইস্পাত শক্ত খাদ কাটা টুল, বিভিন্ন উপকরণ খাদ অংশ, সিলিন্ডার এবং ডিস্ক আকৃতির অংশ প্রক্রিয়াকরণের জন্য উপযুক্ত।সিলিন্ডারিক ঘুরিয়ে অর্জন করতেএটি আন্তর্জাতিকভাবে উন্নত পদ্ধতি এবং উত্পাদন প্রযুক্তি ব্যবহার করে ডিজাইন করা হয়েছে,সর্বশেষ জাতীয় নির্ভুলতা মান মেনে চলাএটি বৈদ্যুতিক, স্বয়ংক্রিয় নিয়ন্ত্রণ, জলবাহী নিয়ন্ত্রণ এবং আধুনিক যান্ত্রিক নকশা একত্রিত করে।

প্রচলিত অনুভূমিক ধাতু টার্নিং টার্ন মেশিনের ভূমিকাঃ

1. এই মেশিনটি কাস্টিং, ইস্পাত এবং ক্ষুদ্র ও মাঝারি আকারের অ-ফেরো অংশগুলি প্রক্রিয়া করতে ব্যবহার করতে পারে।
2. তারা বহিরাগত সিলিন্ডারিক, অভ্যন্তরীণ গর্ত এবং শেষ মুখ ঘুরানোর জন্যও উপযুক্ত। উপরন্তু এটি গ্রুভ ব্রোচিং, ড্রিলিং, ড্রিলিং এবং ট্রেপ্যানিং করতে পারে।
3. তারা মেট্রিক, ইঞ্চি, মডিউল, ব্যাসার্ধ পিচ থ্রেড এবং বিভিন্ন অভ্যন্তরীণ এবং বাহ্যিক থ্রেড কাটাতে পারে।
4. শীর্ষ স্লাইড না শুধুমাত্র স্বতন্ত্রভাবে ছোট শঙ্কু পৃষ্ঠ কাটা কাজ করতে পারেন, কিন্তু এছাড়াও দীর্ঘ শঙ্কু পৃষ্ঠ কাটা লম্বা ফিড করতে পারেন।
5. স্পিন্ডল বিয়ারিংগুলি দেশীয় বিখ্যাত ব্র্যান্ডের কোম্পানির পণ্য ব্যবহার করে।
6. স্পিন্ডল এর frond শেষ তার নির্ভুলতা উন্নত এবং তার অনমনীয়তা উন্নত করতে বল বিয়ারিং সংস্পর্শে দ্বি-মুখী কৌণিক তিন সমর্থন গঠন গ্রহণ
7সঠিক ট্রান্সমিশন এবং উচ্চ অনমনীয়তা নিশ্চিত করার জন্য হেডস্টক এবং গাইড ওয়েতে গিয়ারগুলি quenching দ্বারা প্রক্রিয়াজাত করা হয়।

মেশিনের স্পেসিফিকেশন

মেশিনের ছবি

CW6163 / CW6263 অনুভূমিক ধাতু টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপর সর্বাধিক সুইং ব্যাসার্ধঃ 630mm

গ্যাপের উপর সর্বাধিক সুইং ব্যাসার্ধঃ 800 মিমি

ট্রাকের উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 350mm

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ ২ টন(শয্যা প্রস্থঃ ৫৫০ মিমি)

CW6180Q / CW6280Q অনুভূমিক ধাতু টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপর সর্বাধিক সুইং ব্যাসার্ধঃ 800mm

গ্যাপের উপর সর্বাধিক সুইং ব্যাসার্ধঃ 1000 মিমি

গাড়ির উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 480 মিমি

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ ২ টন(শয্যা প্রস্থঃ ৫৫০ মিমি)

CW6180B / CW6280B অনুভূমিক ধাতু টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপর সর্বাধিক সুইং ব্যাসার্ধঃ 800mm

গ্যাপের উপর সর্বাধিক সুইং ব্যাসার্ধঃ 1000 মিমি

গাড়ির উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 480 মিমি

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ2.৫ টন(বিছানা প্রস্থঃ 600 মিমি)

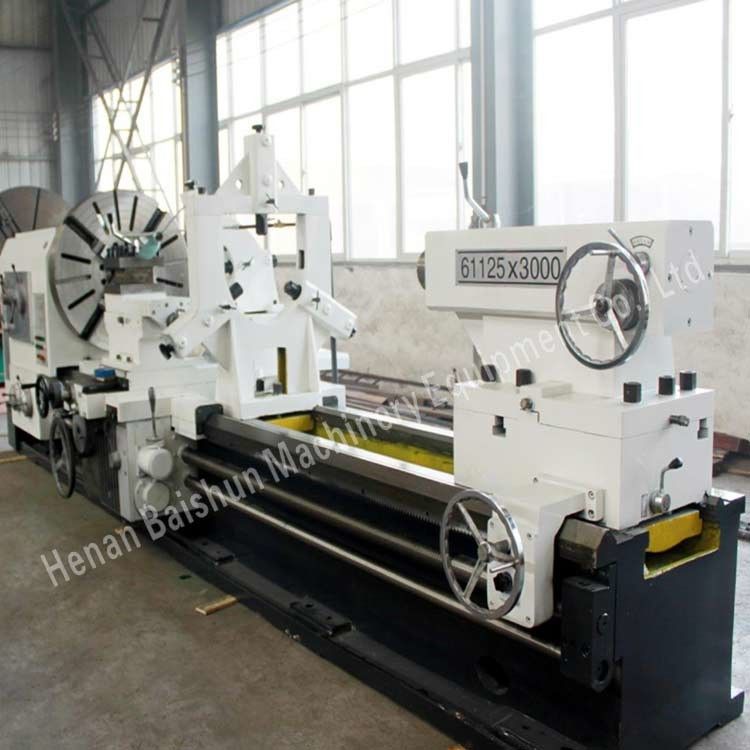

CW61125Q / CW62125Q অনুভূমিক ধাতু টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 1250mm

গ্যাপের উপর সর্বাধিক সুইং ব্যাসার্ধঃ 1450mm

গাড়ির উপর সর্বাধিক সুইং ব্যাসার্ধঃ 920mm

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ2.5 টন (বিছানা প্রস্থঃ 600 মিমি)

উল্লেখ করা হয়েছে:যদি বিছানার প্রস্থ 755mm হয়, তবে সর্বোচ্চ লোডিং ক্ষমতা 6ton হয়;

CW61160B অনুভূমিক ধাতু টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপর সর্বাধিক সুইং ব্যাসার্ধঃ 1600mm

ক্যারেজের উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 1200mm

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ ৬ টন (বিছানা প্রস্থঃ ৭৫৫ মিমি)

উল্লেখ করা হয়েছে:যদি বিছানার প্রস্থ ১১০০ মিমি হয়, তবে সর্বোচ্চ লোডিং ক্ষমতা ১৬ টন।

CW61200 অনুভূমিক ধাতু টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 2000 মিমি

ক্যারেজের উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 1600 মিমি

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ 16 টন (বিছানা প্রস্থঃ 1100 মিমি)

C61200 ভারী কাজ অনুভূমিক ধাতু টার্ন মেশিনঃ

প্রধান প্রযুক্তিগত তথ্যঃ

বিছানার উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 2000 মিমি

ক্যারেজের উপরে সর্বাধিক সুইং ব্যাসার্ধঃ 1600 মিমি

সর্বোচ্চ প্রক্রিয়াকরণ workpiece দৈর্ঘ্যঃ আপনার অনুরোধ অনুযায়ী

সর্বাধিক লোডিং ক্ষমতাঃ 32 টন (বিছানা প্রস্থঃ 1600 মিমি)
