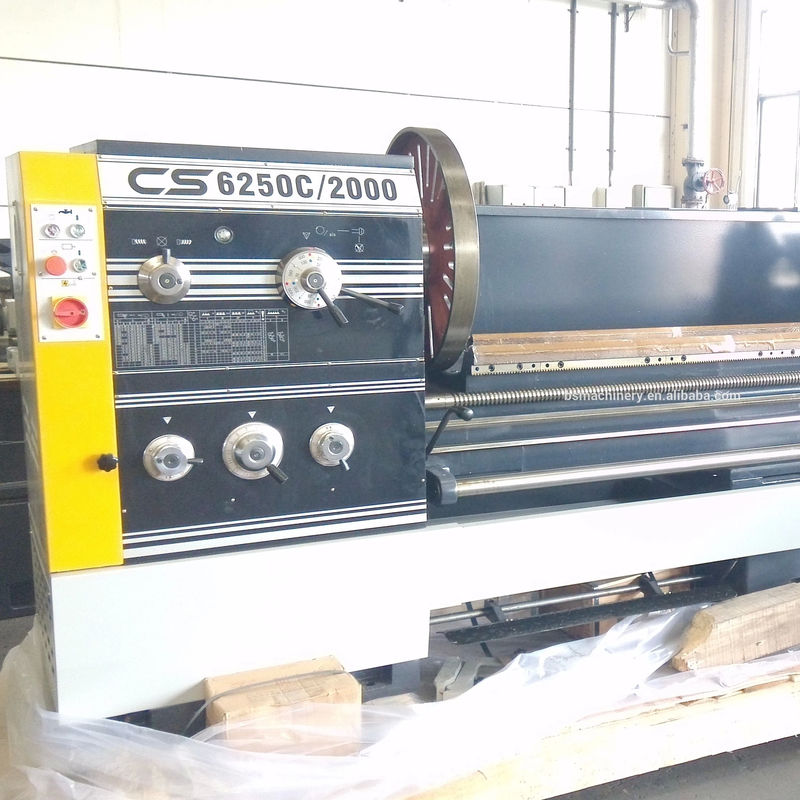

সিই সার্টিফিকেট সহ CQ6180C মেটাল বেঞ্চ অনুভূমিক টার্ন মেশিন

স্পেসিফিকেশন

CS6150C CS6250C

CS6166C CS6266C

CQ6180C CQ6280C

সক্ষমতা

বিছানার উপর ঝাঁপ দাও

৫০০ মিমি

৬৬০ মিমি

৮০০ মিমি

ক্রস স্লাইডের উপর ঝাঁকুন

৩০০ মিমি

৪২০ মিমি

৫৬০ মিমি

সর্বাধিক ঘোরানো ব্যাসার্ধ

৩০০ মিমি

৪০০ মিমি

৫৪০ মিমি

গ্যাপে সুইং করুন

৭১০ মিমি

৮৩০ মিমি

১০০০ মিমি

ফাঁক মধ্যে দৈর্ঘ্য

240 মিমি

240 মিমি

240 মিমি

ওয়ার্কপিসের সর্বোচ্চ দৈর্ঘ্য

1000/1500/2000/3000 মিমি

2000/3000 মিমি

গাইডওয়ে এর প্রস্থ

৩৯০ মিমি

৩৯০ মিমি

৩৯০ মিমি

পশুধন

স্পিন্ডল নাক

আইএসও ৭০২/২ নং ৮ ক্যামলাক

স্পিন্ডল খাঁজ

φ১০৫mm

φ১০৫mm

φ১০৫mm

স্পিন্ডল হোলের ট্যাপার

φ113mm,1:20

φ113mm,1:20

φ113mm,1:20

স্পিন্ডল রেট পরিসীমা

36-1600rpm, 12 ধাপ

36-1600rpm, 12 ধাপ

36-1400rpm, 12 ধাপ

সর্বাধিক স্পিন্ডল টর্ক

1200N.m

1200N.m

1200N.m

ফিড এবং থ্রেড

কমপ্যাক্ট বিশ্রামের সর্বোচ্চ ভ্রমণ

১৪৫ মিমি

১৪৫ মিমি

১৪৫ মিমি

ক্রস স্লাইডের সর্বোচ্চ ভ্রমণ

৩২০ মিমি

৩১০ মিমি

৩২০ মিমি

লিডস্ক্রু পিচ

১২ মিমি

12 মিমি বা 2 টিপিআই

12 মিমি বা 2 টিপিআই

সরঞ্জামের অংশ

২৫x২৫ মিমি

২৫x২৫ মিমি

২৫x২৫ মিমি

লম্বা গতির দ্রুত গতি

4..৫ মিমি/মিনিট

4.5 মিমি (১৫ ফুট) / মিনিট,৫০ হার্জ;5.4 মিমি (18 ফুট) / মিনিট,60Hz

ক্রসওয়াইস দ্রুত গতি গতি

1..৯ মিমি/মিনিট

1.9mm ((6.37ft) /Min,50Hz; 2.3mm ((7.67ft) /Min,60Hz

দৈর্ঘ্যীয় ফিড পরিসীমা

৬৫ প্রজাতি,0.063-2.52mm/rev

ক্রস ফিড পরিসীমা

৬৫ প্রজাতি,0.027-1.07mm/rev

মেট্রিক থ্রেড পরিসীমা

২২ প্রকার, ১-১৪ মিমি

২২ প্রকার, ১-১৪ মিমি

২২ প্রকার, ১-১৪ মিমি

ইঞ্চি থ্রেড পরিসীমা

২৫ প্রজাতি, ২৮-২টিপিআই

২৫ প্রজাতি, ২৮-২টিপিআই

২৫ প্রজাতি, ২৮-২টিপিআই

মডিউল থ্রেড পরিসীমা

১৮ প্রকার, ০.৫-৭ মিমি

১৮ প্রকার, ০.৫-৭ মিমি

১৮ প্রকার, ০.৫-৭ মিমি

ব্যাসার্ধের থ্রেডের পরিসীমা

২৪ প্রজাতি, ৫৬-৪ডিপি

২৪ প্রজাতি, ৫৬-৪ডিপি

২৪ প্রজাতি, ৫৬-৪ডিপি

লেজ স্টক

টেলস্টক স্লিভের ডায়া

φ75mm

φ75mm

φ75mm

কোলস্টক স্লিভের মর্স ক্যানার

এমটি৫

এমটি৫

এমটি৫

কোলস্টক স্লিভের যাত্রা

১৫০ মিমি

১৫০ মিমি

১৫০ মিমি

ক্রস রেজল্যুশন

±15 মিমি

±15 মিমি

±15 মিমি

মোরর

প্রধান মোটরের শক্তি

7.5KW(10HP),3PH,1450rpm/50Hz; 1750rpm/60Hz

দ্রুত গতির মোটরের শক্তি

250W ((1/3HP),3PH

250W ((1/3HP),3PH

৩৭০ ওয়াট

পাওয়ার কুলিং লিকুইড পাম্প

120W ((1/6HP),3PH

উপলব্ধ ভোল্টেজ/চক্র

380V/50Hz/3Ph)

220V,380V,420V/50Hz,60Hz

সামগ্রিক মাত্রা (LxWxH) সেমি

২৬৮/৩১৩/৩৬৩/৪৬৩x১০০x১৩৪

২৬৮/৩১৩/৩৬৩/৪৬৩x১০০x১২৭

356/456x134x149

প্যাকেজিং আকার (LxWxH) সেমি

280/330/380/480x115x188

280/330/380/480x115x188

380/480x130x188

নেট ওজন কেজি

2100/2300/2500/2900

2200/2400/2600/3000

3000/3200
