পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: BAISHUN MACHINERY
সাক্ষ্যদান: CE,ISO

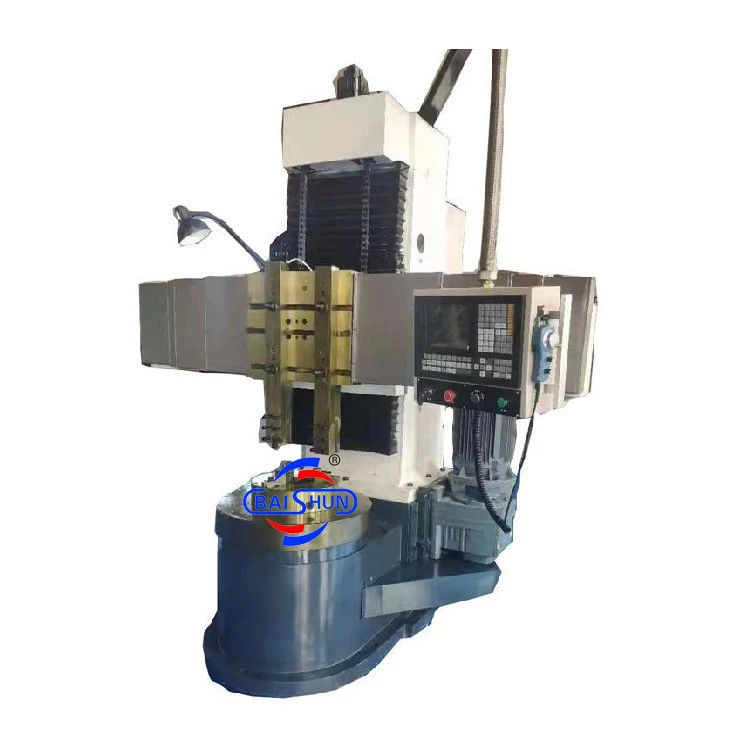

মডেল নম্বার: CK5112
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন
ডেলিভারি সময়: 30-35 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
1200 |
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম): |
180 আরপিএম |
মেশিনিং ক্ষমতা: |
মাঝারি শুল্ক |
স্পিন্ডেল বোর (মিমি): |
105 |
বিছানার প্রস্থ (মিমি): |
250 মিমি |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
15 |
স্পিন্ডেলের সংখ্যা: |
একক |
সিএনসি কন্ট্রোল সিস্টেম: |
জিএসকে |
টুল পোস্ট স্টেশন: |
4 |
ওজন (কেজি): |
7000 |
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
1200 |
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম): |
180 আরপিএম |
মেশিনিং ক্ষমতা: |
মাঝারি শুল্ক |
স্পিন্ডেল বোর (মিমি): |
105 |
বিছানার প্রস্থ (মিমি): |
250 মিমি |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
15 |
স্পিন্ডেলের সংখ্যা: |
একক |
সিএনসি কন্ট্রোল সিস্টেম: |
জিএসকে |
টুল পোস্ট স্টেশন: |
4 |
ওজন (কেজি): |
7000 |
2. প্রধান ড্রাইভ
প্রধান ড্রাইভ প্রধান মোটর, গতি রূপান্তর জন্য গিয়ার বক্স 16 গিয়ার গতি মাধ্যমে।বক্সের গিয়ারগুলি ট্রান্সমিশনের নির্ভুলতা এবং দক্ষতা নিশ্চিত করতে এবং গোলমাল হ্রাস করতে এবং কম্পন হ্রাস করার জন্য নিষ্ক্রিয় এবং গ্রাউন্ড করা হয়.
3. ওয়ার্কবেঞ্চ
টেবিলে টেবিল, টেবিল বেস, স্পিন্ডল উপাদান এবং ট্রান্সমিশন প্রক্রিয়া, টেবিল এবং সামগ্রিক ঢালাই প্রক্রিয়াকরণের জন্য টেবিল বেস রয়েছে।টেবিল গাইড পৃষ্ঠ একটি অ্যালুমিনিয়াম খাদ গাইড প্লেট সঙ্গে inlaid হয় এবং একটি চাপ তেল একটি গতিশীল চাপ রেল গঠন করতে গাইড রেল মধ্যে ইনজেকশন করা হয়তাই টেবিল বহন ক্ষমতা, উচ্চ নির্ভুলতা ঘূর্ণন।
4.বিম
রশ্মিটি স্তম্ভের উপরে এবং নীচে চলে। রশ্মিটি একটি ছুরি ফিড ড্রাইভ প্রক্রিয়া, একটি রশ্মি clamping প্রক্রিয়া এবং একটি জলবাহী ডিভাইস গঠিত।মরীচি উপর স্বয়ংক্রিয় তৈলাক্তকরণ তেল পাম্প একটি সেট ইনস্টল করুন, রেলের পৃষ্ঠকে তৈলাক্ত করার প্রয়োজন অনুযায়ী।
5. উল্লম্ব ছুরি ফ্রেম
Z-অক্ষ, সার্ভো মোটর ড্রাইভ দ্বারা Z-অক্ষ, গ্রহীয় হ্রাসকারী মাধ্যমে টর্ক বৃদ্ধি,ইলেকট্রোম্যাগনেটিক ক্লাচ সুইচ দ্বারা নিয়ন্ত্রণ দুই অক্ষ এবং বিভিন্ন জটিল প্রক্রিয়াকরণ অর্জন করতে একে অপরের লক.
6হাইড্রোলিক সিস্টেম
হাইড্রোলিক সিস্টেমে রয়েছেঃ টেবিল ডায়নামিক চাপ সিস্টেম, প্রধান ড্রাইভ ট্রান্সমিশন সিস্টেম, মরীচি clamping এবং হাইড্রোলিক সিস্টেম, উল্লম্ব ছুরি ফ্রেম হাইড্রোলিক ভারসাম্য সিস্টেম।হাইড্রোলিক সিস্টেম খুবই গুরুত্বপূর্ণ, মেশিন তৈলাক্তকরণ, গতিশীল চাপ রেল স্থিতিশীলতা, হাইড্রোলিক সিস্টেমের স্থিতিশীলতা এবং বিনিময়যোগ্যতা নিশ্চিত করতে।
মডেল | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
কাজের টেবিলের ব্যাসার্ধ (মিমি) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) | ৩০-২৬০ | ২০-১৮০ | 6.৩-২০০ | ১৫-১৬০ | 3.২-১০০ | 2.2-70 |
খাওয়ানোর সিরিজ | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস |
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) | 0.২৫-৯০ | 0.২৫-৯০ | 0.8-86 | 0.২৫-৯০ | 0.8-86 | 0.8-86 |
ক্রস লাইম ভ্রমণ (মিমি) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) | 500 | 700 | 700 | 900 | 1115 | 1400 |
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) | 450 | 500 | 650 | 750 | 800 | 800 |
কাটার বারের সেকশনের আকার (মিমি) | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ |
প্রধান মোটর শক্তি (কেডব্লিউ) | 11 | 15 | 22 | 15 | 30 | 30 |
