বাড়ি > পণ্য > উল্লম্ব লেদ মেশিন > ইন্টিগ্রেটেড অ্যালোয় হুইল ডাবল কলাম উল্লম্ব টার্ন CK5235

ইন্টিগ্রেটেড অ্যালোয় হুইল ডাবল কলাম উল্লম্ব টার্ন CK5235

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN MACHINERY

সাক্ষ্যদান: CE/ISO9001

মডেল নম্বার: CK5235

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: 1. বাইরে আমরা প্লাস্টিক দিয়ে পণ্যটি প্যাক করব যাতে ভিজা না হয়।2. সিএনসি উল্লম্ব টার্ন মেশিনের বাইর

ডেলিভারি সময়: 30-35 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

উল্লম্ব খাদ চাকা টার্ন

,

চাকা ডাবল কলাম উল্লম্ব টার্ন

,

ডাবল কলাম ভার্টিকাল টার্ন CK5235

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):
3500
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):
৫০ ঘন্টা
মেশিনিং ক্ষমতা:
মাঝারি শুল্ক
স্পিন্ডেল বোর (মিমি):
130
বিছানার প্রস্থ (মিমি):
250 মিমি
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
30
স্পিন্ডেলের সংখ্যা:
যমজ
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):
3500
অক্ষের সংখ্যা:
2
ভ্রমণ (X অক্ষ)(মিমি):
750 মিমি
ভ্রমণ (Z Axis)(mm):
1800 মিমি
অবস্থান নির্ভুলতা (মিমি):
±0.005
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.005
মাত্রা (L*W*H):
৩৯৫০*৬৩০০*৪৩৫০ মিমি
ভোল্টেজ:
380v
সিএনসি কন্ট্রোল সিস্টেম:
জিএসকে, সিমেনস, ফ্যানুক
টুলপোস্ট ব্র্যান্ড:
হংদা
টুল পোস্ট স্টেশন:
4
ওজন (কেজি):
35000
ওয়ার্কপিসের সর্বাধিক ওজনঃ:
8000 কেজি
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):
3500
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):
৫০ ঘন্টা
মেশিনিং ক্ষমতা:
মাঝারি শুল্ক
স্পিন্ডেল বোর (মিমি):
130
বিছানার প্রস্থ (মিমি):
250 মিমি
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
30
স্পিন্ডেলের সংখ্যা:
যমজ
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):
3500
অক্ষের সংখ্যা:
2
ভ্রমণ (X অক্ষ)(মিমি):
750 মিমি
ভ্রমণ (Z Axis)(mm):
1800 মিমি
অবস্থান নির্ভুলতা (মিমি):
±0.005
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.005
মাত্রা (L*W*H):
৩৯৫০*৬৩০০*৪৩৫০ মিমি
ভোল্টেজ:
380v
সিএনসি কন্ট্রোল সিস্টেম:
জিএসকে, সিমেনস, ফ্যানুক
টুলপোস্ট ব্র্যান্ড:
হংদা
টুল পোস্ট স্টেশন:
4
ওজন (কেজি):
35000
ওয়ার্কপিসের সর্বাধিক ওজনঃ:
8000 কেজি
ইন্টিগ্রেটেড অ্যালোয় হুইল ডাবল কলাম উল্লম্ব টার্ন CK5235

উল্লম্ব খাদ চাকা জনপ্রিয় প্রকার ডাবল কলাম CK5235 উল্লম্ব টার্ন মেশিন



ডাবল কলাম উল্লম্ব টার্নটি যান্ত্রিক-বৈদ্যুতিক-হাইড্রোলিকের সংহতকরণের সাথে একটি উন্নত সরঞ্জাম, যা নতুন নকশা দর্শন এবং উত্পাদন প্রযুক্তি শোষণ করে।এটা CAD অপ্টিমাইজেশান নকশা উপায় গ্রহণ, দেশ বিদেশে উন্নত কার্যকরী উপাদান সজ্জিত করে। কাঠামোর ক্ষেত্রে এটি শক্তিশালী শক্তি, উচ্চ গতিশীল এবং স্ট্যাটিক অনমনীয়তা, উচ্চ নির্ভুলতা, ভারী লোড, উচ্চ দক্ষতা অর্জন করে,দীর্ঘ সেবা জীবনপ্রতিটি মেশিনের প্রধান প্রযুক্তিগত বৈশিষ্ট্যগুলি সংশ্লিষ্ট জাতীয় মানগুলির সাথে সামঞ্জস্যপূর্ণ।

মেশিনে ওয়ার্কটেবিল বেস, ওয়ার্কটেবিল, প্রধান ট্রান্সমিশন বক্স, গ্যান্ট্রি ফ্রেম, বিম, র্যাম টুল রিস্ট, ফিডিং বক্স, বৈদ্যুতিক সিস্টেম, অপারেশন স্টেশন, জলবাহী সিস্টেম, সুরক্ষা ডিভাইস ইত্যাদি রয়েছে।



নির্ভুলতা এবং লোড বহন ক্ষমতা নিশ্চিত করার জন্য, ডাবল কলাম উল্লম্ব টার্ন একটি সংক্ষিপ্ত স্পিন্ডল কাঠামো গ্রহণ করে। স্পিন্ডল সেন্টারিং বিয়ারিং উচ্চ নির্ভুলতা ডাবল সারি রোলার বিয়ারিং ব্যবহার করে।ওয়ার্কটেবিল একটি ধ্রুবক প্রবাহ হাইড্রোস্ট্যাটিক গাইডওয়ে দিয়ে সজ্জিত করা হয়, যা একটি সমতুল্য তেল বিতরণকারী মাধ্যমে স্ট্যাটিক চাপ তেল গহ্বর চাপ তেল সরবরাহ করে। এই নকশা উভয় radial এবং worktable এর অক্ষীয় নির্ভুলতা উন্নত।

মেশিনের প্রধান আন্দোলন একটি এসি সার্ভো মোটর দ্বারা চালিত হয়, যা চমৎকার গতিশীল বৈশিষ্ট্য প্রদান করে। ওয়ার্কটেবিলের শক্তিশালী তাত্ক্ষণিক ওভারলোড ক্ষমতা রয়েছে।খাওয়ানো অক্ষ আন্দোলন একটি হ্রাস বাক্স মাধ্যমে একটি উচ্চ স্পষ্টতা বল স্ক্রু গঠন ড্রাইভিং একটি servo মোটর মাধ্যমে অর্জন করা হয়, সঠিক অবস্থান নিশ্চিত করে।



মেশিন প্যারামিটার

বিশেষ উল্লেখ ইউনিট CK5225 CK5231 CK5240Q CK5240
সর্বাধিক ঘূর্ণন ব্যাসার্ধ মিমি 2500 3150 4000 4000
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা মিমি 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
ওয়ার্কপিসের সর্বাধিক ওজন টি ১০/২০ ১০/২০ ১০/২০ 32
কাজের টেবিলের ব্যাসার্ধ মিমি 2250 2830 ২৮৩০/৩১৫০ ৩২০০/৩৬০০
টেবিলের গতির পরিসীমা r/min ২-৬৩ ২-৬৩ ২-৬৩ ২-৬৩
ধাপ   16 16 16 16
কাজের টেবিলের সর্বাধিক টর্ক KN.m 63 63 63 100
রেলের মাথা দ্রুত অতিক্রম করে মিমি/মিনিট 4000 4000 4000 4000
রাম ডান রেলহেডের উল্লম্ব ভ্রমণ কে 35 35 35 40
বাম রেলহেডের র্যাম উল্লম্ব ভ্রমণ kn 30 30 30 30
ডান রেলহোডের রেঞ্জ কাটার শক্তি মিমি/মিনিট ১-৫০ ১-৫০ ১-৫০ ১-৫০
ডান রেলহোডের রেঞ্জ কাটার শক্তি মিমি/মিনিট 0.১-১০০০ 0.১-১০০০ 0.১-১০০০ 0.১-১০০০
বাহুর যাত্রা মিমি 1000 1000 1000 1250
হাতের অংশ মিমি ২৫৫×২০০ ২৫৫×২০০ ২৫৫×২০০ 240×240
বাম এবং ডান রেলহেডের ঘূর্ণন ° ±30° ±30° ±30° ±30°
সরঞ্জামের অংশ মিমি ৪০×৫০ ৪০×৫০ ৪০×৫০ ৫০x৫০
প্রধান মোটরের শক্তি কিলোওয়াট 55 55 55 75
সামগ্রিক মাত্রা সেমি ৫৬৯×৪৭০×৪৮০/৫২০ ৬০৫×৪৪০×৪৯৩/৫৩৩ ৬৯০×৫১০×৪৮০/5২০ ৬৯০×৫১০×৪৮০/5২০

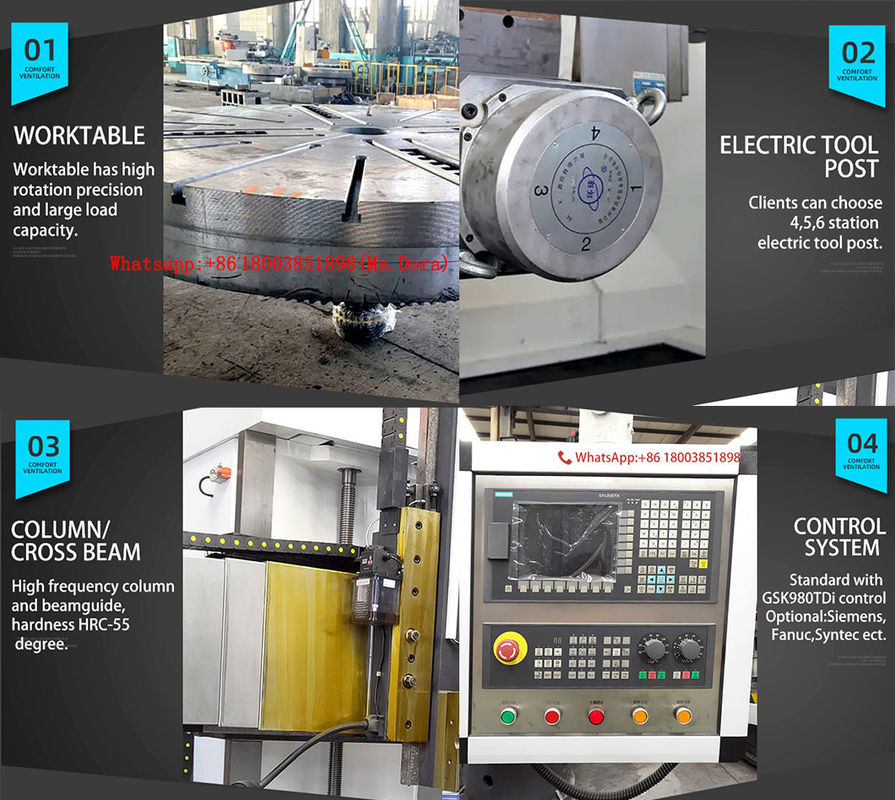

পণ্যের ছবি
ইন্টিগ্রেটেড অ্যালোয় হুইল ডাবল কলাম উল্লম্ব টার্ন CK5235 0ইন্টিগ্রেটেড অ্যালোয় হুইল ডাবল কলাম উল্লম্ব টার্ন CK5235 1
