পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: BAISHUN MACHINERY
সাক্ষ্যদান: CE,ISO
মডেল নম্বার: CK5116
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন
ডেলিভারি সময়: 30-35 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
2600 |
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম): |
২৬০ ঘন্টা |
স্পিন্ডেল বোর (মিমি): |
105 |
বিছানার প্রস্থ (মিমি): |
250 মিমি |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
30 |
অক্ষের সংখ্যা: |
2 |
ভ্রমণ (X অক্ষ)(মিমি): |
৯১৬ মিমি |
ভ্রমণ (Z Axis)(mm): |
800 মিমি |
মাত্রা (L*W*H): |
২০৮০*২৬২১*৩৫১৫ মিমি |
টুল পোস্ট স্টেশন: |
4 |
ওজন (কেজি): |
7000 |
পণ্যের নাম: |
ধাতু কাটা এবং প্রক্রিয়াকরণের জন্য উল্লম্ব স্বয়ংক্রিয় টার্ন মেশিন |
সর্বোচ্চ. টার্নিং ব্যাস: |
1600 মিমি |
ওয়াক টুকরো সর্বোচ্চ উচ্চতা: |
1200 মিমি |
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
2600 |
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম): |
২৬০ ঘন্টা |
স্পিন্ডেল বোর (মিমি): |
105 |
বিছানার প্রস্থ (মিমি): |
250 মিমি |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
30 |
অক্ষের সংখ্যা: |
2 |
ভ্রমণ (X অক্ষ)(মিমি): |
৯১৬ মিমি |
ভ্রমণ (Z Axis)(mm): |
800 মিমি |
মাত্রা (L*W*H): |
২০৮০*২৬২১*৩৫১৫ মিমি |
টুল পোস্ট স্টেশন: |
4 |
ওজন (কেজি): |
7000 |
পণ্যের নাম: |
ধাতু কাটা এবং প্রক্রিয়াকরণের জন্য উল্লম্ব স্বয়ংক্রিয় টার্ন মেশিন |
সর্বোচ্চ. টার্নিং ব্যাস: |
1600 মিমি |
ওয়াক টুকরো সর্বোচ্চ উচ্চতা: |
1200 মিমি |

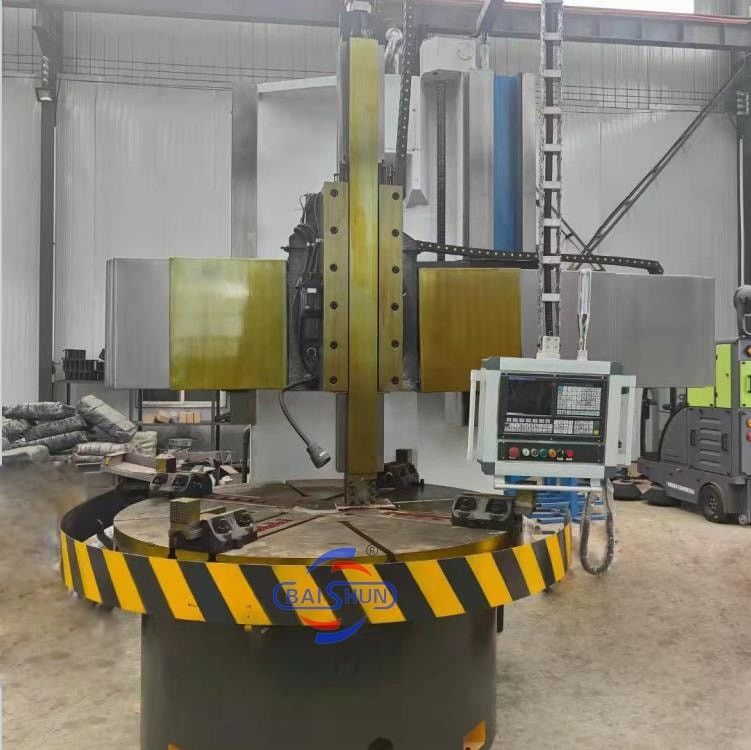

সিএনসি ডিস্ক ড্রাম ভারী দায়িত্ব উল্লম্ব স্বয়ংক্রিয় টার্ন জন্য ধাতু কাটা প্রক্রিয়াকরণ
সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়।
সিএনসি উল্লম্ব লেদারের একটি উল্লম্ব স্পিন্ডল রয়েছে যা ওয়ার্কপিসটি ধরে রাখে এবং ঘোরায়। এগুলি উত্পাদন শিল্পে বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন,এবং এয়ারস্পেস অংশ. তারা একটি উচ্চ আকার অনুপাত সঙ্গে উপাদান ঘুরানোর জন্য বিশেষভাবে দরকারী।
উপরন্তু, সিএনসি উল্লম্ব টার্ন অত্যন্ত স্বয়ংক্রিয় এবং মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে, যেমন বাঁক, ড্রিলিং, ড্রিলিং, থ্রেডিং, এবং ফ্রিজিং,ন্যূনতম মানুষের হস্তক্ষেপের সাথে.
সামগ্রিকভাবে, সিএনসি উল্লম্ব টার্নগুলি একটি বহুমুখী এবং দক্ষ মেশিনিং সরঞ্জাম যা উচ্চ নির্ভুলতা এবং অটোমেশন ক্ষমতা সরবরাহ করে,এবং এই কারণেই এটি আধুনিক উৎপাদন প্রক্রিয়ার একটি অপরিহার্য উপাদান করে তোলে.
মেশিন প্যারামিটার
মডেল | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
কাজের টেবিলের ব্যাসার্ধ (মিমি) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) | ৩০-২৬০ | ২০-১৮০ | 6.৩-২০০ | ১৫-১৬০ | 3.২-১০০ | 2.2-70 |
খাওয়ানোর সিরিজ | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস |
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) | 0.২৫-৯০ | 0.২৫-৯০ | 0.8-86 | 0.২৫-৯০ | 0.8-86 | 0.8-86 |
ক্রস লাইম ভ্রমণ (মিমি) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) | 500 | 700 | 700 | 900 | 1115 | 1400 |
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) | 450 | 500 | 650 | 750 | 800 | 800 |
কাটার বারের সেকশনের আকার (মিমি) | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ |
প্রধান মোটর শক্তি (কেডব্লিউ) | 11 | 15 | 22 | 15 | 30 | 30 |
উল্লম্ব টার্ন মেশিনবৈশিষ্ট্যঃ
টেবিলটি উচ্চ নির্ভুলতার থ্রাস্ট বল রোলিং গাইডওয়ে এবং 1.6 মিটার ব্যাসার্ধের স্লাইড গাইডওয়ে গ্রহণ করে।
কলাম ক্রস রেল উচ্চ শক্তিশালী এবং উচ্চ পরিধান প্রতিরোধের গ্রে castালাই লোহা গ্রহণ করে।
অনুভূমিক এবং উল্লম্ব দিকের গাইডওয়েগুলির কাল্পনিক জোড়া পরিধান-প্রতিরোধী ধূসর castালাই লোহা গ্রহণ করে।
রেলের র্যাম গাইডওয়ে পৃষ্ঠ, সাইড হেড মাঝারি ফ্রিকোয়েন্সি হার্ড রোলিং গ্রিল ফিনিস মেশিনিং গ্রহণ করে।
বোতামের জন্য নতুন ধরনের কালো ক্রোমিয়াম প্লেন।
রেলের মাথাটি অনুভূমিক এবং উল্লম্ব ট্রান্সমিশনের জন্য সীসা স্ক্রু দিয়ে ডিজাইন করা হয়েছে।
উচ্চ দৃঢ়তা এবং অনমনীয়তার সাথে পেন্টাগোনাল টাওয়ার পিনিয়ন প্লেট সূচক অবস্থান।
ক্রস লুব্রিকেশন হ্যান্ড পাম্প দ্বারা তেল সরবরাহ করা হয়।
