টর্নো টার্ন মেশিন সিএনসি উল্লম্ব টাওয়ার টার্ন উচ্চ গতির

Name: টর্নো টার্ন মেশিন সিএনসি উল্লম্ব টাওয়ার টার্ন উচ্চ গতির
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN MACHINERY, BAISHUN

সাক্ষ্যদান: CE ISO9001

মডেল নম্বার: CK5112

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

মূল্য: $23,000.00/sets >=1 sets

প্যাকেজিং বিবরণ: 1. Outside we will pack the product with plasitic to prevent wet. 1. বাইরে আমরা ভিজা রোধ ক

যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট

সেরা মূল্য পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
টেরো টার্ন মেশিন
,
সিএনসি উল্লম্ব টাওয়ার টার্ন
,
টেরিনো টার্ন

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):

1200

Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):

180 আরপিএম

স্পিন্ডেল বোর (মিমি):

130

বিছানার প্রস্থ (মিমি):

250 মিমি

স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):

15

স্পিন্ডেলের সংখ্যা:

একক

Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):

1200

অক্ষের সংখ্যা:

2

ভ্রমণ (X অক্ষ)(মিমি):

500 মিমি

ভ্রমণ (Z Axis)(mm):

700 মিমি

মাত্রা (L*W*H):

2350*2350 *2700mm

টুল পোস্ট স্টেশন:

4

ওজন (কেজি):

85000

কাজের টেবিলের ডায়া:

1000 মিমি

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):

1200

Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):

180 আরপিএম

স্পিন্ডেল বোর (মিমি):

130

বিছানার প্রস্থ (মিমি):

250 মিমি

স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):

15

স্পিন্ডেলের সংখ্যা:

একক

Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):

1200

অক্ষের সংখ্যা:

2

ভ্রমণ (X অক্ষ)(মিমি):

500 মিমি

ভ্রমণ (Z Axis)(mm):

700 মিমি

মাত্রা (L*W*H):

2350*2350 *2700mm

টুল পোস্ট স্টেশন:

4

ওজন (কেজি):

85000

কাজের টেবিলের ডায়া:

1000 মিমি

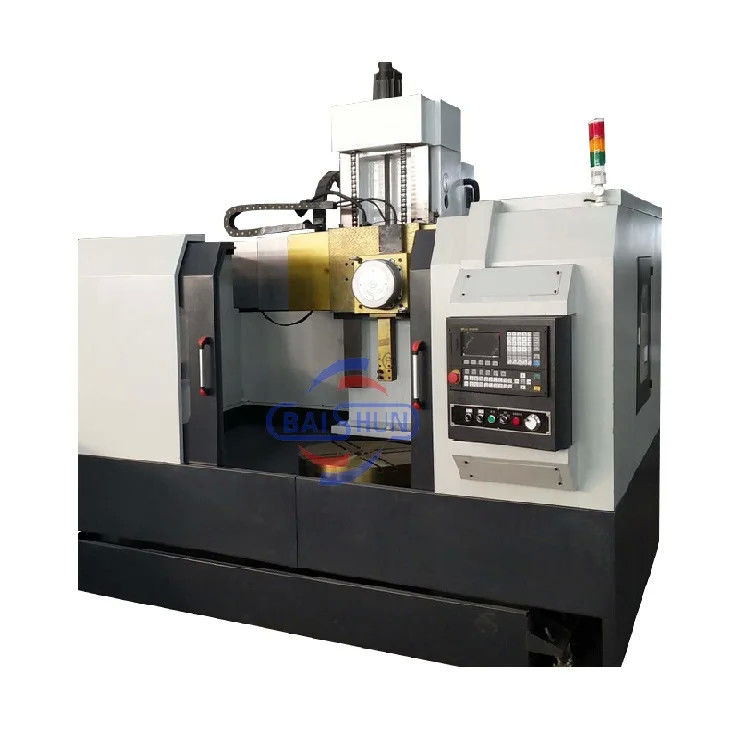

টর্নো টার্ন মেশিন সিএনসি উল্লম্ব টাওয়ার টার্ন উচ্চ গতির

পণ্যের বর্ণনা

সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়।

সিএনসি উল্লম্ব লেদারের একটি উল্লম্ব স্পিন্ডল রয়েছে যা ওয়ার্কপিসটি ধরে রাখে এবং ঘোরায়। এগুলি উত্পাদন শিল্পে বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন,এবং এয়ারস্পেস অংশ. তারা একটি উচ্চ আকার অনুপাত সঙ্গে উপাদান ঘুরানোর জন্য বিশেষভাবে দরকারী।

উপরন্তু, সিএনসি উল্লম্ব টার্ন অত্যন্ত স্বয়ংক্রিয় এবং মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে, যেমন বাঁক, ড্রিলিং, ড্রিলিং, থ্রেডিং, এবং ফ্রিজিং,ন্যূনতম মানুষের হস্তক্ষেপের সাথে.

সামগ্রিকভাবে, সিএনসি উল্লম্ব টার্নগুলি একটি বহুমুখী এবং দক্ষ মেশিনিং সরঞ্জাম যা উচ্চ নির্ভুলতা এবং অটোমেশন ক্ষমতা সরবরাহ করে,এবং এই কারণেই আধুনিক উৎপাদন প্রক্রিয়ার একটি অপরিহার্য উপাদান করে তোলে.

1. সামগ্রিক বিন্যাস

মেশিন টুলস প্রধানত টেবিল, টেবিল বেস, কলাম, মরীচি, উল্লম্ব ছুরি ফ্রেম রচনা দ্বারা। মেশিন টুলস বেস HT250 ঢালাই লোহা ব্যবহার করা হয়, রজন বালি প্রক্রিয়া ব্যবহার, স্টিউ আগুন পরে ঢালাই,পক্বতা চিকিত্সা পরে রুক্ষ প্রক্রিয়াকরণ (কৃত্রিম পক্বতা এবং কম্পন পক্বতা). কাস্টিং গুণমান এবং ফাটল ছাড়া নির্ভরযোগ্য, pores, সঙ্কুচিত এবং সাদা মুখ টিস্যু, stew আগুন দ্বারা কাস্টিং,একটি স্থিতিশীল সংগঠনের সাথে পক্বতা চিকিত্সা পণ্যের গুণমান শংসাপত্রের স্থিতিশীলতার সময় মেশিনের ব্যবহার নিশ্চিত করার জন্য গলিত লোহার রাসায়নিক রচনা বিশ্লেষণ প্রতিবেদন সরবরাহ করতে, তাপ চিকিত্সা রিপোর্ট এবং তাপ চিকিত্সা তাপমাত্রা সময় বক্ররেখা।

2. প্রধান ড্রাইভ

প্রধান ড্রাইভ প্রধান মোটর, গতি রূপান্তর জন্য গিয়ার বক্স 16 গিয়ার গতি মাধ্যমে।বক্সের গিয়ারগুলি ট্রান্সমিশনের নির্ভুলতা এবং দক্ষতা নিশ্চিত করতে এবং গোলমাল হ্রাস করতে এবং কম্পন হ্রাস করার জন্য নিষ্ক্রিয় এবং গ্রাউন্ড করা হয়.

3. ওয়ার্কবেঞ্চ

টেবিলে টেবিল, টেবিল বেস, স্পিন্ডল উপাদান এবং ট্রান্সমিশন প্রক্রিয়া, টেবিল এবং সামগ্রিক ঢালাই প্রক্রিয়াকরণের জন্য টেবিল বেস রয়েছে।টেবিল গাইড পৃষ্ঠ একটি অ্যালুমিনিয়াম খাদ গাইড প্লেট সঙ্গে inlaid হয় এবং একটি চাপ তেল একটি গতিশীল চাপ রেল গঠন করতে গাইড রেল মধ্যে ইনজেকশন করা হয়তাই টেবিল বহন ক্ষমতা, উচ্চ নির্ভুলতা ঘূর্ণন।

4.বিম

রশ্মিটি স্তম্ভের উপরে এবং নীচে চলে। রশ্মিটি একটি ছুরি ফিড ড্রাইভ প্রক্রিয়া, একটি রশ্মি clamping প্রক্রিয়া এবং একটি জলবাহী ডিভাইস গঠিত।মরীচি উপর স্বয়ংক্রিয় তৈলাক্তকরণ তেল পাম্প একটি সেট ইনস্টল করুন, রেলের পৃষ্ঠকে তৈলাক্ত করার প্রয়োজন অনুযায়ী।

5. উল্লম্ব ছুরি ফ্রেম

Z-অক্ষ, সার্ভো মোটর ড্রাইভ দ্বারা Z-অক্ষ, গ্রহীয় হ্রাসকারী মাধ্যমে টর্ক বৃদ্ধি,ইলেকট্রোম্যাগনেটিক ক্লাচ সুইচ দ্বারা নিয়ন্ত্রণ দুই অক্ষ এবং বিভিন্ন জটিল প্রক্রিয়াকরণ অর্জন করতে একে অপরের লক.

6হাইড্রোলিক সিস্টেম

হাইড্রোলিক সিস্টেমে রয়েছেঃ টেবিল ডায়নামিক চাপ সিস্টেম, প্রধান ড্রাইভ ট্রান্সমিশন সিস্টেম, মরীচি clamping এবং হাইড্রোলিক সিস্টেম, উল্লম্ব ছুরি ফ্রেম হাইড্রোলিক ভারসাম্য সিস্টেম।হাইড্রোলিক সিস্টেম খুবই গুরুত্বপূর্ণ, মেশিন তৈলাক্তকরণ, গতিশীল চাপ রেল স্থিতিশীলতা, হাইড্রোলিক সিস্টেমের স্থিতিশীলতা এবং বিনিময়যোগ্যতা নিশ্চিত করতে।

মেশিন প্যারামিটার

মডেল CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A

উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) 800 1200 1200 1600 2000 2600

কাজের টেবিলের ব্যাসার্ধ (মিমি) 700 1000 1000 1400 1800 2200

ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) 800 1000 1000 1200 1250 1400

ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) 1500 1500 3200 3200 8000 8000

কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) ৩০-২৬০ ২০-১৮০ 6.৩-২০০ ১৫-১৬০ 3.২-১০০ 2.2-70

খাওয়ানোর সিরিজ স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস

সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) 0.২৫-৯০ 0.২৫-৯০ 0.8-86 0.২৫-৯০ 0.8-86 0.8-86

ক্রস লাইম ভ্রমণ (মিমি) 500 1000 650 1200 890 1090

সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) 500 700 700 900 1115 1400

সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) 450 500 650 750 800 800

কাটার বারের সেকশনের আকার (মিমি) ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০

প্রধান মোটর শক্তি (কেডব্লিউ) 11 15 22 15 30 30
