বাড়ি > পণ্য > উল্লম্ব লেদ মেশিন > উচ্চ গতির ধাতু সিএনসি Vtl উল্লম্ব টাওয়ার টার্ন অর্থনৈতিক

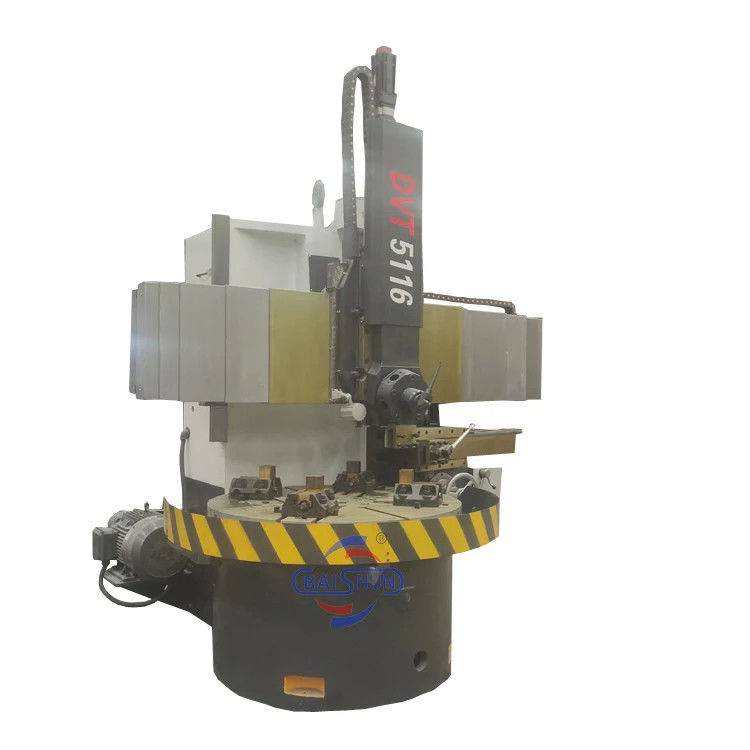

উচ্চ গতির ধাতু সিএনসি Vtl উল্লম্ব টাওয়ার টার্ন অর্থনৈতিক

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN MACHINERY

সাক্ষ্যদান: CE,ISO

মডেল নম্বার: CK5116

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন

ডেলিভারি সময়: 30-35 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

সিএনসি টাওয়ার টার্ন

,

উল্লম্ব টারেট টার্ন

,

টার্নেট টার্নেট মেশিন

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):
2600
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):
২৬০ ঘন্টা
মেশিনিং ক্ষমতা:
মাঝারি শুল্ক
স্পিন্ডেল বোর (মিমি):
105
বিছানার প্রস্থ (মিমি):
250 মিমি
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
30
স্পিন্ডেলের সংখ্যা:
একক
অক্ষের সংখ্যা:
2
ভ্রমণ (X অক্ষ)(মিমি):
৯১৬ মিমি
ভ্রমণ (Z Axis)(mm):
800 মিমি
অবস্থান নির্ভুলতা (মিমি):
±0.005
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.003
মাত্রা (L*W*H):
২০৮০*২৬২১*৩৫১৫ মিমি
ভোল্টেজ:
380v
টুল পোস্ট স্টেশন:
4
ওজন (কেজি):
7000
পণ্যের নাম:
একক কলাম উল্লম্ব টার্ন
সর্বোচ্চ. টার্নিং ব্যাস:
1600 মিমি
ওয়াক টুকরো সর্বোচ্চ উচ্চতা:
1200 মিমি
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):
2600
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):
২৬০ ঘন্টা
মেশিনিং ক্ষমতা:
মাঝারি শুল্ক
স্পিন্ডেল বোর (মিমি):
105
বিছানার প্রস্থ (মিমি):
250 মিমি
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
30
স্পিন্ডেলের সংখ্যা:
একক
অক্ষের সংখ্যা:
2
ভ্রমণ (X অক্ষ)(মিমি):
৯১৬ মিমি
ভ্রমণ (Z Axis)(mm):
800 মিমি
অবস্থান নির্ভুলতা (মিমি):
±0.005
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.003
মাত্রা (L*W*H):
২০৮০*২৬২১*৩৫১৫ মিমি
ভোল্টেজ:
380v
টুল পোস্ট স্টেশন:
4
ওজন (কেজি):
7000
পণ্যের নাম:
একক কলাম উল্লম্ব টার্ন
সর্বোচ্চ. টার্নিং ব্যাস:
1600 মিমি
ওয়াক টুকরো সর্বোচ্চ উচ্চতা:
1200 মিমি
উচ্চ গতির ধাতু সিএনসি Vtl উল্লম্ব টাওয়ার টার্ন অর্থনৈতিক

উচ্চ গতির পেশাদার ধাতু সিএনসি উল্লম্ব টার্ন অর্থনৈতিক টাওয়ার টার্ন



পণ্যের বর্ণনা

সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়।

সিএনসি উল্লম্ব লেদারের একটি উল্লম্ব স্পিন্ডল রয়েছে যা ওয়ার্কপিসটি ধরে রাখে এবং ঘোরায়। এগুলি উত্পাদন শিল্পে বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন,এবং এয়ারস্পেস অংশ. তারা একটি উচ্চ আকার অনুপাত সঙ্গে উপাদান ঘুরানোর জন্য বিশেষভাবে দরকারী।

উপরন্তু, সিএনসি উল্লম্ব টার্ন অত্যন্ত স্বয়ংক্রিয় এবং মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে, যেমন বাঁক, ড্রিলিং, ড্রিলিং, থ্রেডিং, এবং ফ্রিজিং,ন্যূনতম মানুষের হস্তক্ষেপের সাথে.

সামগ্রিকভাবে, সিএনসি উল্লম্ব টার্নগুলি একটি বহুমুখী এবং দক্ষ মেশিনিং সরঞ্জাম যা উচ্চ নির্ভুলতা এবং অটোমেশন ক্ষমতা সরবরাহ করে,এবং এই কারণেই এটি আধুনিক উৎপাদন প্রক্রিয়ার একটি অপরিহার্য উপাদান করে তোলে.





মেশিন প্যারামিটার

মডেল CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) 800 1200 1200 1600 2000 2600
কাজের টেবিলের ব্যাসার্ধ (মিমি) 700 1000 1000 1400 1800 2200
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) 800 1000 1000 1200 1250 1400
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) 1500 1500 3200 3200 8000 8000
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) ৩০-২৬০ ২০-১৮০ 6.৩-২০০ ১৫-১৬০ 3.২-১০০ 2.2-70
খাওয়ানোর সিরিজ স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) 0.২৫-৯০ 0.২৫-৯০ 0.8-86 0.২৫-৯০ 0.8-86 0.8-86
ক্রস লাইম ভ্রমণ (মিমি) 500 1000 650 1200 890 1090
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) 500 700 700 900 1115 1400
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) 450 500 650 750 800 800
কাটার বারের সেকশনের আকার (মিমি) ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০
প্রধান মোটর শক্তি (কেডব্লিউ) 11 15 22 15 30 30



উল্লম্ব টার্ন মেশিন প্রধান কাঠামোঃ



1মেশিন টুলঃ মেশিন টুলের প্রধান উপাদান (টর্ন বেড, বেস, ওয়ার্কবেঞ্চ, বিম, উল্লম্ব স্লাইড রিস্ট, সাইড টুল বক্স, ফিড বক্স,প্রধান ড্রাইভ গিয়ার বক্স) রজন বালি প্রযুক্তি ব্যবহার করে শক্তিশালী ঢালাই লোহা তৈরি করা হয়.

2প্রধান ড্রাইভঃ ওয়ার্কবেঞ্চের ঘূর্ণন প্রধান বৈদ্যুতিক মোটর দ্বারা চালিত হয়, একটি গিয়ার হ্রাস এবং গতি সামঞ্জস্যের জন্য একটি ইলেক্ট্রোম্যাগনেটিক গতি নিয়ন্ত্রণ ব্যবস্থা।

3. উল্লম্ব স্লাইড এবং উল্লম্ব স্লাইডের ফিড প্রক্রিয়াঃ র্যামটি HT250 উপাদান থেকে তৈরি, যা এর চমৎকার যান্ত্রিক বৈশিষ্ট্যগুলির জন্য পরিচিত।

4. ওয়ার্কবেঞ্চ বেস স্ট্রাকচারঃ ওয়ার্কবেঞ্চটি একটি দীর্ঘ স্পিন্ডল কাঠামো গ্রহণ করে, যা উচ্চ-নির্ভুলতা ডাবল সারি সিলিন্ডারিক রোলার বিয়ারিং দ্বারা সমর্থিত যা রেডিয়াল সারিবদ্ধতার জন্য।

5. বীমঃ বীমটি একটি ড্রিফ্ট ব্যবহার করে সংরক্ষণ করা হয় এবং মুক্তি দেওয়া হয়, clamping জন্য জলবাহী চাপ সঙ্গে।

6হাইড্রোলিক সিস্টেমঃ হাইড্রোলিক সিস্টেমে দেশীয় এবং আন্তর্জাতিক উভয়ই নামী নির্মাতাদের নির্ভরযোগ্য নিয়ন্ত্রণ উপাদান ব্যবহার করা হয়।

7. মেশিন টুলের তৈলাক্তকরণঃ মেশিন টুলটি নির্দিষ্ট ব্যবধানে স্বয়ংক্রিয়ভাবে তেল সরবরাহ করে যাতে বীম এবং চলমান অংশগুলি তৈলাক্ত করা যায়।

8মেশিন টুল সুরক্ষাঃ মেশিন টুল এর চলন্ত অংশ একটি ব্যাপক নিরাপত্তা চেইন এবং interlock সিস্টেম দিয়ে সজ্জিত করা হয়।

9বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ

a) পাওয়ার সোর্সঃ ৩৮০ ভি ± ১০%, ৫০ হার্জ তিন-ফেজ বর্তমান।

(খ) মেশিন টুলের বৈদ্যুতিক নকশা আন্তর্জাতিক নকশা মান অনুসরণ করে।



উচ্চ গতির ধাতু সিএনসি Vtl উল্লম্ব টাওয়ার টার্ন অর্থনৈতিক 0উচ্চ গতির ধাতু সিএনসি Vtl উল্লম্ব টাওয়ার টার্ন অর্থনৈতিক 1
