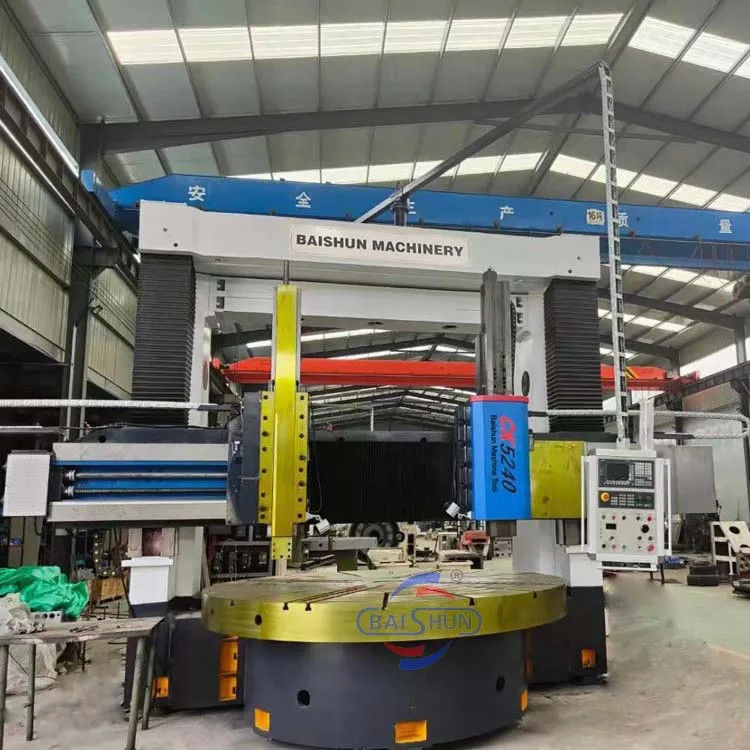

বড় উল্লম্ব টার্নিং টার্ন CK5263 ডাবল কলাম ধাতু টার্নিং Vtl

ডাবল কলাম উল্লম্ব টার্ন একটি কাটিয়া প্রান্তের সরঞ্জাম যা যান্ত্রিক, বৈদ্যুতিক এবং জলবাহী উপাদানগুলিকে একত্রিত করে।এটি আধুনিক নকশা নীতি এবং উত্পাদন কৌশল অন্তর্ভুক্ত, CAD অপ্টিমাইজেশান এবং দেশীয় এবং আন্তর্জাতিক উভয় উৎস থেকে অত্যাধুনিক উপাদান leveraging।উচ্চ স্ট্যাটিক এবং গতিশীল শক্ততা, সুনির্দিষ্ট মেশিনিং ক্ষমতা, ভারী লোড ক্ষমতা, দক্ষতা, স্থায়িত্ব এবং নির্ভরযোগ্য অপারেশন। মেশিনের অংশগুলির সমস্ত প্রধান প্রযুক্তিগত বৈশিষ্ট্যগুলি জাতীয় মানগুলির সাথে সঙ্গতিপূর্ণ।

কাজের টেবিল

ওয়ার্কটেবিলের ওয়ার্কটেবিল বেস, ওয়ার্কটেবিল, স্পিন্ডল অংশ এবং ট্রান্সমিশন ডিভাইস রয়েছে। ওয়ার্কটেবিল এবং ওয়ার্কটেবিল বেস পুরো castালাই লোহা কাঠামো, উচ্চ শক্তি নিম্ন চাপ লোহা castালাই গ্রহণ,যা যথেষ্ট শক্ত, শক্তি এবং তাপ স্থিতিশীলতা। ওয়ার্কটেবিল স্পিন্ডল বিয়ারিং উচ্চ নির্ভুলতা ডাবল সারি সংক্ষিপ্ত সিলিন্ডারিক রোলার বিয়ারিং গ্রহণ করে। এটি ওয়ার্কটেবিল উচ্চ নির্ভুলতা ঘূর্ণন এবং দীর্ঘ সেবা জীবন নিশ্চিত করতে পারে.

প্রধান ট্রান্সমিশন

মেশিনের প্রধান ট্রান্সমিশন সিস্টেম উল্লম্ব শ্যাফ্ট ট্রান্সমিশন। এটি ড্রাইভ করতে স্পিন্ডেল এসি সার্ভো মোটর গ্রহণ করে;গিয়ারবক্স পরিবর্তন গিয়ার ধাক্কা শিফট সিলিন্ডার দ্বারা যান্ত্রিক দুই গিয়ার রূপান্তর অর্জন, যাতে কাজের টেবিলটি 0.63-63r/min এর মধ্যে ধাপবিহীন গতি নিয়ন্ত্রণ করতে পারে।

গ্যান্ট্রি ফ্রেম

এটি বাম এবং ডান উল্লম্ব কলাম এবং সংযোগ বিড়ালের সমন্বয়ে গঠিত। গ্যান্ট্রি এবং ওয়ার্কটেবিল বেস সিলিং কাঠামো গঠন করে। গ্যান্টরির উপরের অংশে, বাম এবং ডান উত্তোলন বাক্স রয়েছে,দ্বি-অক্ষীয় প্রসারিত এসি মোটর দ্বারা চালিত. গিয়ার জোড়া, কৃমি এবং গিয়ার জোড়া এবং ডাবল লিডসক্রু বাম এবং ডান কলাম গাইড রেল বরাবর উত্তোলন আন্দোলন করতে মরীচি করতে।

রশ্মি

মেশিনের দীর্ঘমেয়াদী সংরক্ষণ এবং স্থিতিশীলতা নিশ্চিত করার জন্য পর্যাপ্ত অনমনীয়তা এবং শক্তি সহ উচ্চ শক্তি এবং নিম্ন চাপ লোহা castালাই বেম গ্রহণ করে।মরীচি উল্লম্ব কলাম সামনে, এবং এটি উল্লম্ব কলাম গাইডওয়ে বরাবর উল্লম্ব আন্দোলন করে। মরীচি পিছনে, 4 জলবাহী clamping পয়েন্ট আছে। মরীচি উভয় পক্ষের, টুল বিশ্রাম জন্য খাওয়ানো বক্স আছে।
