পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: BAISHUN MACHINERY
সাক্ষ্যদান: CE,ISO
মডেল নম্বার: CK5116
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন
ডেলিভারি সময়: 30-35 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট
স্পিন্ডেলের সংখ্যা: |
একক |
অক্ষের সংখ্যা: |
2 |
ভ্রমণ (X অক্ষ)(মিমি): |
৯১৬ মিমি |
ভ্রমণ (Z Axis)(mm): |
800 মিমি |
অবস্থান নির্ভুলতা (মিমি): |
±0.005 |
মাত্রা (L*W*H): |
২০৮০*২৬২১*৩৫১৫ মিমি |
সিএনসি কন্ট্রোল সিস্টেম: |
জিএসকে |
ওয়াক টুকরো সর্বোচ্চ উচ্চতা: |
1200 মিমি |
স্পিন্ডেলের সংখ্যা: |
একক |
অক্ষের সংখ্যা: |
2 |
ভ্রমণ (X অক্ষ)(মিমি): |
৯১৬ মিমি |
ভ্রমণ (Z Axis)(mm): |
800 মিমি |
অবস্থান নির্ভুলতা (মিমি): |
±0.005 |
মাত্রা (L*W*H): |
২০৮০*২৬২১*৩৫১৫ মিমি |
সিএনসি কন্ট্রোল সিস্টেম: |
জিএসকে |
ওয়াক টুকরো সর্বোচ্চ উচ্চতা: |
1200 মিমি |

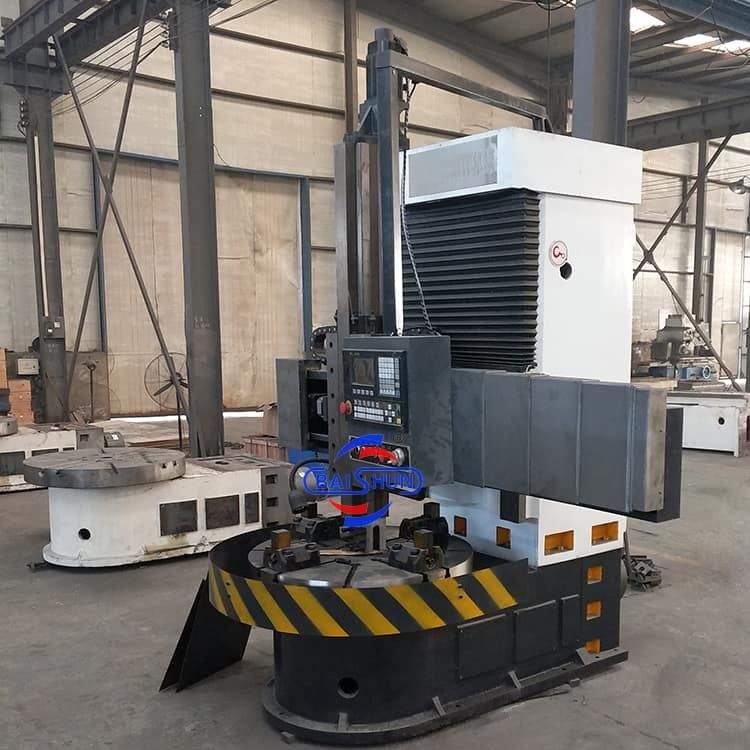

ভারী দায়িত্ব সিএনসি একক কলাম উল্লম্ব বাঁকানো লেদ ব্রেক ডিস্ক বাঁকানো মেশিনx
সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়।
সিএনসি উল্লম্ব টার্ন একটি উল্লম্ব স্পিন্ডল আছে যা ধরে রাখে এবং ঘোরানকাজের টুকরাএগুলি ব্যাপকভাবে উত্পাদন শিল্পে বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন এবং এয়ারস্পেস অংশ উত্পাদন করতে ব্যবহৃত হয়।তারা একটি উচ্চ আকার অনুপাত সঙ্গে উপাদান বাঁক জন্য বিশেষভাবে দরকারী.
উপরন্তু, সিএনসি উল্লম্ব টার্ন অত্যন্ত স্বয়ংক্রিয় এবং মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে, যেমন বাঁক, ড্রিলিং, ড্রিলিং, থ্রেডিং, এবং ফ্রিজিং,ন্যূনতম মানুষের হস্তক্ষেপের সাথে.
সামগ্রিকভাবে, সিএনসি উল্লম্ব টার্নগুলি একটি বহুমুখী এবং দক্ষ মেশিনিং সরঞ্জাম যা উচ্চ নির্ভুলতা এবং অটোমেশন ক্ষমতা সরবরাহ করে,এবং এই কারণেই এটি আধুনিক উৎপাদন প্রক্রিয়ার একটি অপরিহার্য উপাদান করে তোলে.
সিএনসি উল্লম্ব টার্ন একটি বড় মেশিন যা একটি বিস্তৃত রেডিয়াল আকার এবং অপেক্ষাকৃত ছোট অক্ষীয় আকারের সাথে বড় এবং ভারী ওয়ার্কপিস পরিচালনার জন্য ব্যবহৃত হয়। এটি জটিল আকারের ওয়ার্কপিসগুলি প্রক্রিয়া করার জন্য ডিজাইন করা হয়েছে,যেমন সিলিন্ডারিক পৃষ্ঠতল, শেষ পৃষ্ঠতল, শঙ্কু পৃষ্ঠতল, সিলিন্ডারিক গর্ত, শঙ্কু গর্ত, এবং আরও অনেক কিছু।এটি থ্রেড কাটার মতো অপারেশনও করতে পারে, গোলাকার পৃষ্ঠের ঘুরানো, অনুকরণ যন্ত্রপাতি এবং গ্রিলিং। অনুভূমিক টার্নগুলির বিপরীতে যেখানে ওয়ার্কপিসগুলি অনুভূমিকভাবে clamped, উল্লম্ব টার্নটির প্রধান স্পিন্ডল অক্ষ উল্লম্বভাবে সাজানো হয়,এবং কাজের টেবিল অনুভূমিকভাবে অবস্থিত. এই বিন্যাস workpieces clamping এবং aligning জন্য এটি আরো সুবিধাজনক করে তোলে. উপরন্তু, এই সেটআপ spindle এবং bearings উপর লোড হ্রাস,যা উল্লম্ব টার্নকে দীর্ঘ সময় ধরে তার নির্ভুলতা বজায় রাখতে সক্ষম করে.
মেশিন প্যারামিটার
মডেল | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
কাজের টেবিলের ব্যাসার্ধ (মিমি) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) | ৩০-২৬০ | ২০-১৮০ | 6.৩-২০০ | ১৫-১৬০ | 3.২-১০০ | 2.2-70 |
খাওয়ানোর সিরিজ | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস |
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) | 0.২৫-৯০ | 0.২৫-৯০ | 0.8-86 | 0.২৫-৯০ | 0.8-86 | 0.8-86 |
ক্রস লাইম ভ্রমণ (মিমি) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) | 500 | 700 | 700 | 900 | 1115 | 1400 |
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) | 450 | 500 | 650 | 750 | 800 | 800 |
কাটার বারের সেকশনের আকার (মিমি) | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ |
প্রধান মোটর শক্তি (কেডব্লিউ) | 11 | 15 | 22 | 15 | 30 | 30 |
