পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: BAISHUN MACHINERY, BAISHUN MACHINERY
সাক্ষ্যদান: CE/ISO9001
মডেল নম্বার: CK5116
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন
ডেলিভারি সময়: 30-35 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
1600 |
বিছানার প্রস্থ (মিমি): |
250 মিমি |
স্পিন্ডেলের সংখ্যা: |
একক |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
1600 |
অবস্থান নির্ভুলতা (মিমি): |
±0.005 |
মাত্রা (L*W*H): |
২৬৬০*২৬৬৫*৩৫২৮ মিমি |
ভোল্টেজ: |
380v |
পণ্যের নাম: |
FANUC সিএনসি ডাবল কলাম ফ্রেজিং টার্ন মেশিন |
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
1600 |
বিছানার প্রস্থ (মিমি): |
250 মিমি |
স্পিন্ডেলের সংখ্যা: |
একক |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
1600 |
অবস্থান নির্ভুলতা (মিমি): |
±0.005 |
মাত্রা (L*W*H): |
২৬৬০*২৬৬৫*৩৫২৮ মিমি |
ভোল্টেজ: |
380v |
পণ্যের নাম: |
FANUC সিএনসি ডাবল কলাম ফ্রেজিং টার্ন মেশিন |

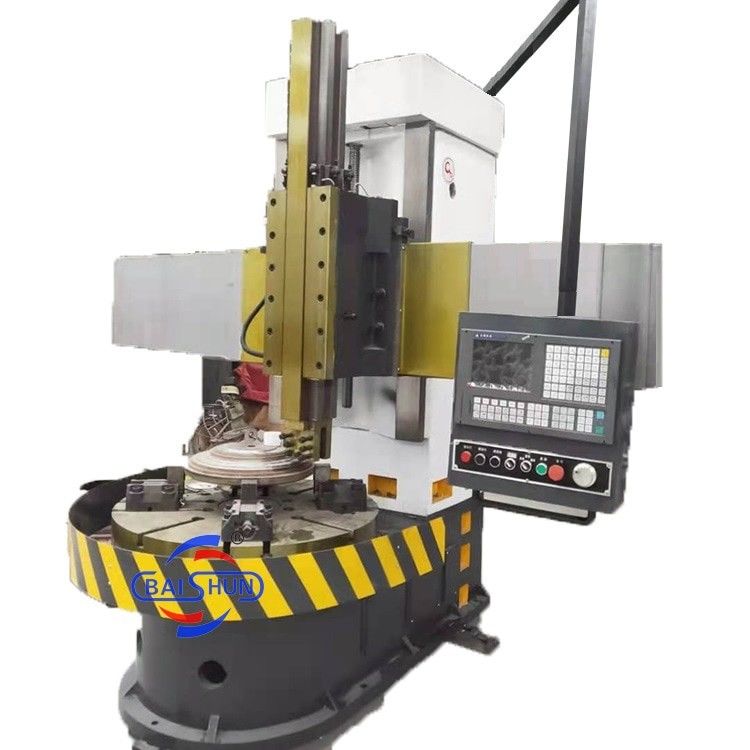

চীন গরম বিক্রয় মাল্টি-উদ্দেশ্য সিএনসি উল্লম্ব টার্নিং টার্ন লোহার ধাতু, অ-লোহার ধাতু এবং আংশিক অ-ধাতব উপাদান প্রক্রিয়া করার জন্য উপযুক্ত,এবং শেষ মুখ ঘুরিয়ে প্রক্রিয়াকরণ অর্জন করতে পারে, অভ্যন্তরীণ এবং বাইরের সিলিন্ডারিক পৃষ্ঠ, অভ্যন্তরীণ এবং বাইরের বৃত্তাকার শঙ্কু পৃষ্ঠ এবং ড্রিলিং, প্রসারিত, গর্ত reaming। প্রধান ট্রান্সমিশন স্পিন্ডেল এসি সার্ভো মোটর দ্বারা চালিত হয়,হাইড্রোলিক গিয়ার পরিবর্তন এবং দুই গিয়ার ধাপ কম গতি নিয়ন্ত্রণওয়ার্কটেবিলটি ম্যানুয়াল ৪-জাল একক গতির চক।
প্রধান বৈশিষ্ট্য:
1. সিএনসি উল্লম্ব টার্ন, সিএনসি সিস্টেম সিমেন্স 828DD সিস্টেম ব্যবহার করে, একটি উল্লম্ব টুল পোস্ট আছে, সর্বোচ্চ যন্ত্রপাতি ব্যাসার্ধ 1600mm, টেবিল ব্যাসার্ধ 1400mm,এবং সর্বোচ্চ মেশিনিং উচ্চতা 1000 মিমি.
2ট্রান্সমিশন ডিভাইসটি একটি চার গতির ঘুমহীন ট্রান্সমিশন, যা সুবিধাজনক, সংবেদনশীল এবং নির্ভরযোগ্য।
3সিস্টেমে ইনস্টল করা, সমস্ত গিয়ার 40Cr গ্রিলিং গিয়ার ব্যবহার করে, যা উচ্চ ঘূর্ণন নির্ভুলতা এবং কম শব্দ বৈশিষ্ট্য আছে।
4. মেশিন উচ্চ গতির ইস্পাত সরঞ্জাম এবং অ-ফেরো ধাতু, কালো ধাতু এবং অ-ধাতু উপকরণ কার্বাইড কাটিং টুল প্রক্রিয়াকরণের জন্য উপযুক্ত। মেশিনে নিম্নলিখিত প্রক্রিয়া সম্পন্ন করতে পারেনঃসমতল অভ্যন্তরীণ এবং বাইরের সিলিন্ডারিক পৃষ্ঠ ঘোরানো; সব ধরনের হুক মুখ, অভ্যন্তরীণ এবং বাইরের শঙ্কু মুখ, থ্রেড, কাটিং স্লট এবং কাটিং।
মেশিন প্যারামিটার
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
কাজের টেবিলের ব্যাসার্ধ (মিমি) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) |
৩০-২৬০ |
২০-১৮০ |
6.৩-২০০ |
১৫-১৬০ |
3.২-১০০ |
2.2-70 |
খাওয়ানোর সিরিজ |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) |
0.২৫-৯০ |
0.২৫-৯০ |
0.8-86 |
0.২৫-৯০ |
0.8-86 |
0.8-86 |
ক্রস লাইম ভ্রমণ (মিমি) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) |
500 |
700 |
700 |
900 |
1115 |
1400 |
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) |
450 |
500 |
650 |
750 |
800 |
800 |
কাটার বারের সেকশনের আকার (মিমি) |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
প্রধান মোটর শক্তি (কেডব্লিউ) |
11 |
15 |
22 |
15 |
30 |
30 |
