পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: BAISHUN MACHINERY, BAISHUN MACHINERY
সাক্ষ্যদান: CE/ISO9001
মডেল নম্বার: CK5116
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন
ডেলিভারি সময়: 30-35 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
1600 |
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম): |
১৬০ ঘূর্ণন প্রতি ঘণ্টায় |
মেশিনিং ক্ষমতা: |
মাঝারি শুল্ক |
স্পিন্ডেলের সংখ্যা: |
একক |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
1600 |
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি): |
±0.004 |
মাত্রা (L*W*H): |
২৬৬০*২৬৬৫*৩৫২৮ মিমি |
পণ্যের নাম: |
সস্তা খরচ সিএনসি উল্লম্ব টুরিং টার্ন মেশিন |
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
1600 |
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম): |
১৬০ ঘূর্ণন প্রতি ঘণ্টায় |
মেশিনিং ক্ষমতা: |
মাঝারি শুল্ক |
স্পিন্ডেলের সংখ্যা: |
একক |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
1600 |
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি): |
±0.004 |
মাত্রা (L*W*H): |
২৬৬০*২৬৬৫*৩৫২৮ মিমি |
পণ্যের নাম: |
সস্তা খরচ সিএনসি উল্লম্ব টুরিং টার্ন মেশিন |
প্রধান বৈশিষ্ট্য:
1. CNC উল্লম্ব টার্ন, CNC সিস্টেম সিমেন্স 828DD সিস্টেম ব্যবহার করে, একটি উল্লম্ব টুল পোস্ট আছে, সর্বোচ্চ যন্ত্রপাতি ব্যাসার্ধ 1600mm, টেবিল ব্যাসার্ধ1400 মিমি, এবং সর্বোচ্চ মেশিনিং উচ্চতা 1000 মিমি।
2ট্রান্সমিশন ডিভাইসটি একটি চার গতির ঘুমহীন ট্রান্সমিশন, যা সুবিধাজনক, সংবেদনশীল এবং নির্ভরযোগ্য।
3সিস্টেমে ইনস্টল করা, সমস্ত গিয়ার 40Cr গ্রিলিং গিয়ার ব্যবহার করে, যা উচ্চ ঘূর্ণন নির্ভুলতা এবং কম শব্দ বৈশিষ্ট্য আছে।
4. মেশিনটি উচ্চ গতির ইস্পাত সরঞ্জাম এবং অ-ফেরো ধাতু, কালো ধাতু এবং অ-ধাতু উপকরণগুলির কার্বাইড কাটিং সরঞ্জাম প্রক্রিয়াকরণের জন্য উপযুক্ত। মেশিনে নিম্নলিখিত প্রক্রিয়াগুলি সম্পন্ন করতে পারেঃসমতল অভ্যন্তরীণ এবং বাইরের সিলিন্ডারিক পৃষ্ঠ ঘোরানো; সব ধরনের হুক ফেস, অভ্যন্তরীণ এবং বাইরের শঙ্কু মুখ, থ্রেড, কাটিং স্লট এবং কাটিং।

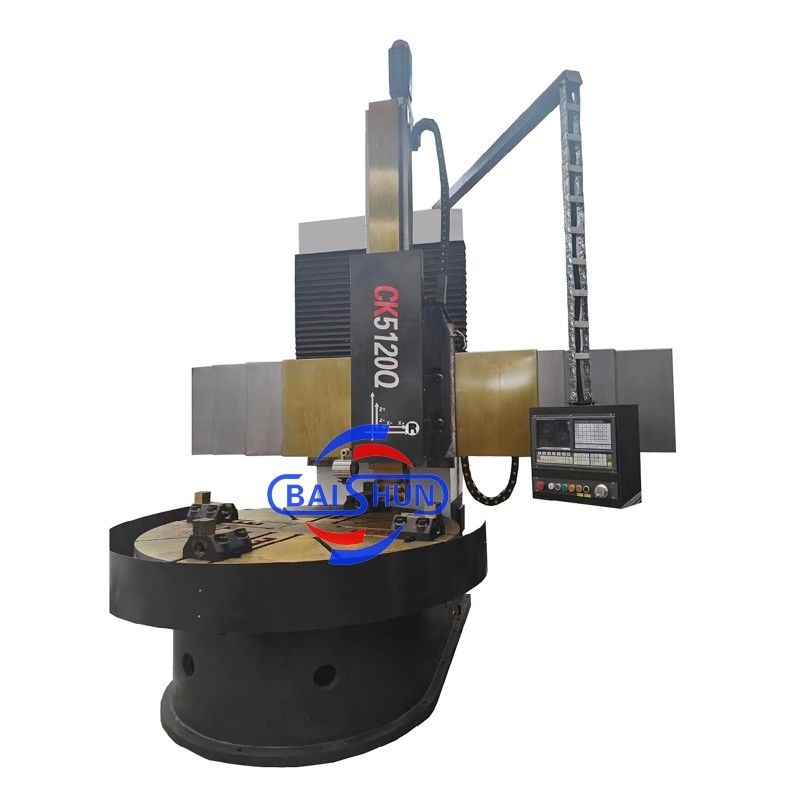

সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়।
সিএনসি উল্লম্ব লেদারের একটি উল্লম্ব স্পিন্ডল রয়েছে যা ওয়ার্কপিসটি ধরে রাখে এবং ঘোরায়। এগুলি উত্পাদন শিল্পে বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন,এবং এয়ারস্পেস অংশ. তারা একটি উচ্চ আকার অনুপাত সঙ্গে উপাদান ঘুরানোর জন্য বিশেষভাবে দরকারী।
উপরন্তু, সিএনসি উল্লম্ব টার্ন অত্যন্ত স্বয়ংক্রিয় এবং মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে, যেমন বাঁক, ড্রিলিং, ড্রিলিং, থ্রেডিং, এবং ফ্রিজিং,ন্যূনতম মানুষের হস্তক্ষেপের সাথে.
সামগ্রিকভাবে, সিএনসি উল্লম্ব টার্নগুলি একটি বহুমুখী এবং দক্ষ মেশিনিং সরঞ্জাম যা উচ্চ নির্ভুলতা এবং অটোমেশন ক্ষমতা সরবরাহ করে,এবং এই কারণেই আধুনিক উৎপাদন প্রক্রিয়ার একটি অপরিহার্য উপাদান করে তোলে.
মেশিন প্যারামিটার
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
উল্লম্ব টুল রিস্টের সর্বাধিক ঘোরানো ব্যাস (মিমি) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
কাজের টেবিলের ব্যাসার্ধ (মিমি) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) |
৩০-২৬০ |
২০-১৮০ |
6.৩-২০০ |
১৫-১৬০ |
3.২-১০০ |
2.2-70 |
খাওয়ানোর সিরিজ |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) |
0.২৫-৯০ |
0.২৫-৯০ |
0.8-86 |
0.২৫-৯০ |
0.8-86 |
0.8-86 |
ক্রস লাইম ভ্রমণ (মিমি) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) |
500 |
700 |
700 |
900 |
1115 |
1400 |
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) |
450 |
500 |
650 |
750 |
800 |
800 |
কাটার বারের সেকশনের আকার (মিমি) |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
প্রধান মোটর শক্তি (কেডব্লিউ) |
11 |
15 |
22 |
15 |
30 |
30 |
