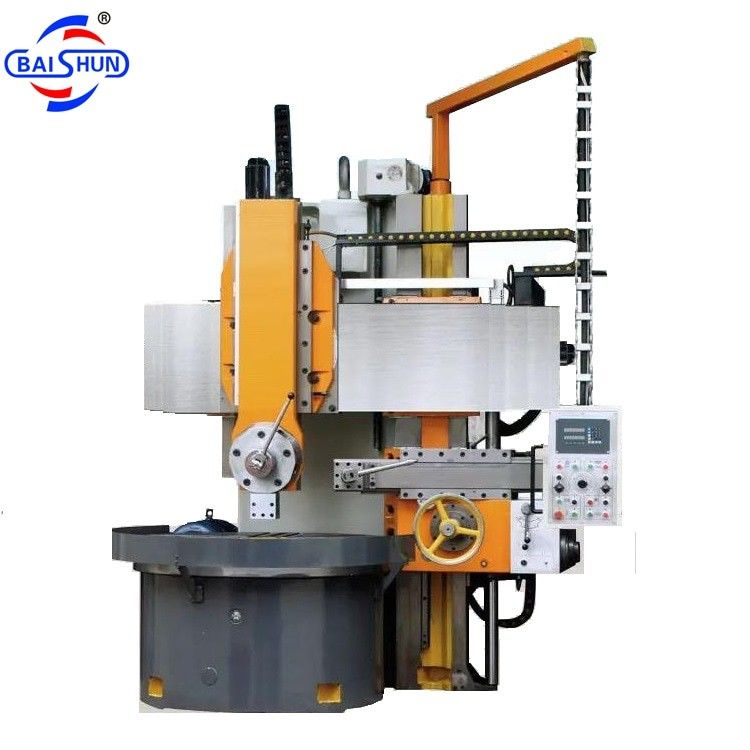

ভিটিএল সিএনসি উল্লম্ব টার্ন বোয়ার একক কলাম উল্লম্ব টার্ন মেশিন

ভিটিএল একক কলাম উল্লম্ব টার্ন মেশিন উচ্চ নির্ভুলতা উল্লম্ব টার্ন মেশিন

এই টার্ন উচ্চ গতির ইস্পাত, শক্ত খাদ, এবং সিরামিক তৈরি সরঞ্জাম কাটা জন্য নিখুঁত। এটি উভয় অভ্যন্তরীণ এবং বাইরের সিলিন্ডারিক পৃষ্ঠ, অভ্যন্তরীণ এবং বাইরের শঙ্কু পৃষ্ঠ, গ্রুভ,ধাতব এবং অ ধাতব অংশের সমতল পৃষ্ঠএর উচ্চ দক্ষতা এবং স্থিতিশীল নির্ভুলতার সাথে এটি সহজেই বিভিন্ন উত্পাদন চাহিদা পূরণ করতে পারে।

আমাদের সি-৫১১২ মডেলের একক-কলম টার্ন একটি অত্যন্ত শক্ত মেশিন যা বড় মেশিনিং ক্ষমতা, একটি স্থিতিশীল এবং শক্ত কাঠামো এবং দক্ষ কর্মক্ষমতা সহ।এটি একটি উল্লম্ব টুল মাথা সঙ্গে আসে এবং একটি উচ্চ নির্ভুলতা ডিজিটাল রিডিং সিস্টেম (DRO) দিয়ে সজ্জিত করা যেতে পারেএকটি এসি ইনভার্টার মোটর ব্যবহারের ফলে গতি সহজেই সামঞ্জস্য করা যায়। 40 Cr ইস্পাত থেকে তৈরি গিয়ারগুলি উচ্চ নির্ভুলতা নিশ্চিত করতে এবং মেশিনের গোলমাল হ্রাস করার জন্য নির্ভুলতা গ্রাউন্ড করা হয়।এই মেশিন বিশেষভাবে আধুনিক যন্ত্রপাতি প্রয়োজনীয়তা হ্যান্ডেল করার জন্য ডিজাইন করা এবং নির্মিত হয়, উচ্চ গতির কাটার সরঞ্জাম এবং কার্বাইড কাটার সহ, লোহা এবং অ-লোহা ধাতু, কম্পোজিট এবং অন্যান্য উপকরণ থেকে তৈরি কাজের টুকরোগুলির জন্য

উল্লম্ব টার্ন মেশিন প্রধান কাঠামোঃ

1মেশিন টুলঃ মেশিন টুলের প্রধান উপাদান (টর্ন বেড, বেস, ওয়ার্কবেঞ্চ, বিম, উল্লম্ব স্লাইড রিস্ট, সাইড টুল বক্স, ফিড বক্স,প্রধান ড্রাইভ গিয়ার বক্স) রজন বালি প্রযুক্তি ব্যবহার করে শক্তিশালী ঢালাই লোহা তৈরি করা হয়.

2প্রধান ড্রাইভঃ ওয়ার্কবেঞ্চের ঘূর্ণন প্রধান বৈদ্যুতিক মোটর দ্বারা চালিত হয়, একটি গিয়ার হ্রাস এবং গতি সামঞ্জস্যের জন্য একটি ইলেক্ট্রোম্যাগনেটিক গতি নিয়ন্ত্রণ ব্যবস্থা।

3. উল্লম্ব স্লাইড এবং উল্লম্ব স্লাইডের ফিড প্রক্রিয়াঃ র্যামটি HT250 উপাদান থেকে তৈরি, যা এর চমৎকার যান্ত্রিক বৈশিষ্ট্যগুলির জন্য পরিচিত।

4. ওয়ার্কবেঞ্চ বেস স্ট্রাকচারঃ ওয়ার্কবেঞ্চটি একটি দীর্ঘ স্পিন্ডল কাঠামো গ্রহণ করে, যা উচ্চ-নির্ভুলতা ডাবল সারি সিলিন্ডারিক রোলার বিয়ারিং দ্বারা সমর্থিত যা রেডিয়াল সারিবদ্ধতার জন্য।

5. বীমঃ বীমটি একটি ড্রিফ্ট ব্যবহার করে সংরক্ষণ করা হয় এবং মুক্তি দেওয়া হয়, clamping জন্য জলবাহী চাপ সঙ্গে।

6হাইড্রোলিক সিস্টেমঃ হাইড্রোলিক সিস্টেমে দেশীয় এবং আন্তর্জাতিক উভয়ই নামী নির্মাতাদের নির্ভরযোগ্য নিয়ন্ত্রণ উপাদান ব্যবহার করা হয়।

7. মেশিন টুলের তৈলাক্তকরণঃ মেশিন টুলটি নির্দিষ্ট ব্যবধানে স্বয়ংক্রিয়ভাবে তেল সরবরাহ করে যাতে বীম এবং চলমান অংশগুলি তৈলাক্ত করা যায়।

8মেশিন টুল সুরক্ষাঃ মেশিন টুল এর চলন্ত অংশ একটি ব্যাপক নিরাপত্তা চেইন এবং interlock সিস্টেম দিয়ে সজ্জিত করা হয়।

9বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ

a) পাওয়ার সোর্সঃ ৩৮০ ভি ± ১০%, ৫০ হার্জ তিন-ফেজ বর্তমান।

(খ) মেশিন টুলের বৈদ্যুতিক নকশা আন্তর্জাতিক নকশা মান অনুসরণ করে।
