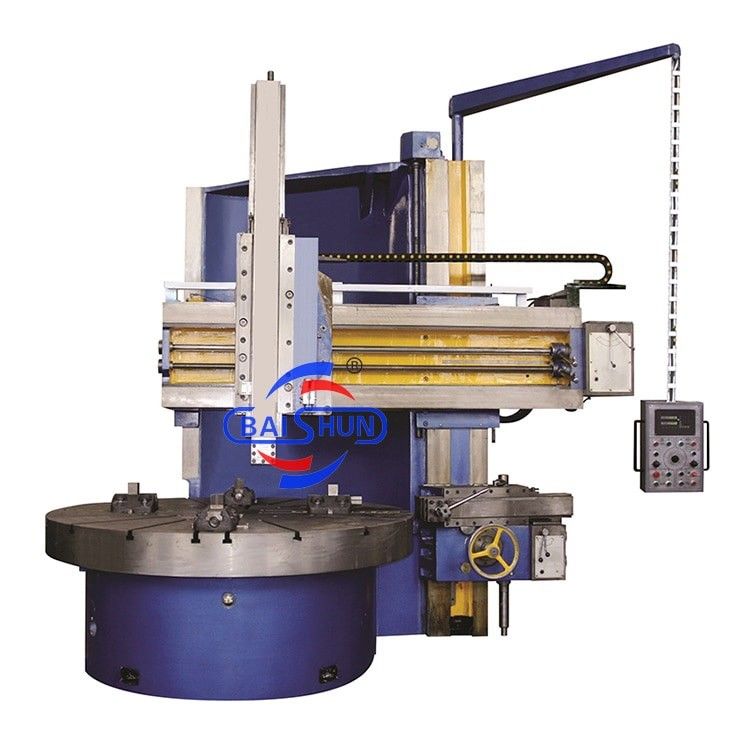

C5116 সিএনসি উল্লম্ব ড্রয়ার প্রচলিত উল্লম্ব টার্নিং টার্ন মেশিন উচ্চ অনমনীয়তা

C5116 প্রচলিত উল্লম্ব প্রকার উচ্চ অনমনীয়তা উল্লম্ব টার্ন মেশিন

আমাদের একক-কলম টার্নের C5116 মডেলটি একটি অত্যন্ত শক্ত মেশিন যা বড় মেশিনিং ক্ষমতা, একটি স্থিতিশীল এবং শক্ত কাঠামো এবং দক্ষ কর্মক্ষমতা সহ।এটি একটি উল্লম্ব টুল মাথা সঙ্গে আসে এবং একটি উচ্চ নির্ভুলতা ডিজিটাল রিডিং সিস্টেম (DRO) দিয়ে সজ্জিত করা যেতে পারে.
গতি সামঞ্জস্যের জন্য একটি এসি ইনভার্টার মোটর ব্যবহার করা হয়।
40 Cr ইস্পাত থেকে তৈরি গিয়ারগুলি উচ্চ নির্ভুলতা নিশ্চিত করতে এবং মেশিনের গোলমাল হ্রাস করার জন্য নির্ভুলভাবে গ্রাউন্ড করা হয়। এই মেশিনগুলি বিশেষভাবে আধুনিক মেশিনিং প্রয়োজনীয়তা মোকাবেলা করতে ডিজাইন এবং নির্মিত হয়েছে,উচ্চ গতির কাটার যন্ত্রপাতি এবং কার্বিড কাটার সহ, লোহা এবং অ-লোহা ধাতু, কম্পোজিট এবং অন্যান্য উপকরণ থেকে তৈরি workpieces জন্য।

উল্লম্ব টার্ন মেশিন প্রধান কাঠামোঃ

1মেশিন টুলঃ মেশিন টুলের প্রধান উপাদান (টর্ন বেড, বেস, ওয়ার্কবেঞ্চ, বিম, উল্লম্ব স্লাইড রিস্ট, সাইড টুল বক্স, ফিড বক্স,প্রধান ড্রাইভ গিয়ার বক্স) রজন বালি প্রযুক্তি ব্যবহার করে শক্তিশালী ঢালাই লোহা তৈরি করা হয়.

2প্রধান ড্রাইভঃ ওয়ার্কবেঞ্চের ঘূর্ণন প্রধান বৈদ্যুতিক মোটর দ্বারা চালিত হয়, একটি গিয়ার হ্রাস এবং গতি সামঞ্জস্যের জন্য একটি ইলেক্ট্রোম্যাগনেটিক গতি নিয়ন্ত্রণ ব্যবস্থা।

3. উল্লম্ব স্লাইড এবং উল্লম্ব স্লাইডের ফিড প্রক্রিয়াঃ র্যামটি HT250 উপাদান থেকে তৈরি, যা এর চমৎকার যান্ত্রিক বৈশিষ্ট্যগুলির জন্য পরিচিত।

4. ওয়ার্কবেঞ্চ বেস স্ট্রাকচারঃ ওয়ার্কবেঞ্চটি একটি দীর্ঘ স্পিন্ডল কাঠামো গ্রহণ করে, যা উচ্চ-নির্ভুলতা ডাবল সারি সিলিন্ডারিক রোলার বিয়ারিং দ্বারা সমর্থিত যা রেডিয়াল সারিবদ্ধতার জন্য।

5. বীমঃ বীমটি একটি ড্রিফ্ট ব্যবহার করে সংরক্ষণ করা হয় এবং মুক্তি দেওয়া হয়, clamping জন্য জলবাহী চাপ সঙ্গে।

6হাইড্রোলিক সিস্টেমঃ হাইড্রোলিক সিস্টেমে দেশীয় এবং আন্তর্জাতিক উভয়ই নামী নির্মাতাদের নির্ভরযোগ্য নিয়ন্ত্রণ উপাদান ব্যবহার করা হয়।

7. মেশিন টুলের তৈলাক্তকরণঃ মেশিন টুলটি নির্দিষ্ট ব্যবধানে স্বয়ংক্রিয়ভাবে তেল সরবরাহ করে যাতে বীম এবং চলমান অংশগুলি তৈলাক্ত করা যায়।

8মেশিন টুল সুরক্ষাঃ মেশিন টুল এর চলন্ত অংশ একটি ব্যাপক নিরাপত্তা চেইন এবং interlock সিস্টেম দিয়ে সজ্জিত করা হয়।

9বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ

a) পাওয়ার সোর্সঃ ৩৮০ ভি ± ১০%, ৫০ হার্জ তিন-ফেজ বর্তমান।

(খ) মেশিন টুলের বৈদ্যুতিক নকশা আন্তর্জাতিক নকশা মান অনুসরণ করে।

বর্ণনাঃ
এই সিরিজ মেশিন সব শিল্পে যন্ত্রাংশ machining জন্য উপযুক্ত। মেশিনে সিলিন্ডারিকাল বাঁকানো এবং boring. টেপিং এবং পৃষ্ঠতল পাশাপাশি grooving রুক্ষ এবং সমাপ্তি সম্পন্ন করা যেতে পারে.
টেবিলটি রোলিং গাইডওয়ে C5116 মেশিনের জন্য উচ্চ নির্ভুলতার সাথে থ্রাস্ট বল বিয়ারিং গ্রহণ করে।স্পিন্ডল রেডিয়াল NN30 টাইপ ডাবল সারি সিলিন্ডারিক রোলিং লেয়ার সম্পন্ন করা হয়. তাই এটি ঘূর্ণন নির্ভুলতা এবং লোড ক্ষমতা উন্নত করতে পারেন
টেবিল।
রেলের মাথাটি পঞ্চভুজাকার টাওয়ার দিয়ে সজ্জিত এবং পাশের মাথাটি বর্গাকার টাওয়ার দিয়ে ডিজাইন করা হয়েছে।
দুটি মাথা সব হাইড্রোলিক ভারসাম্য গৃহীত হয়।
রেল হেড C518-C5112 মেশিনটি অনুভূমিক এবং উল্লম্ব গতিতে ট্রান্সমিশনের জন্য রোলিং লিড স্ক্রু লেয়ার গ্রহণ করে।
মেশিনের বৈদ্যুতিক সরঞ্জাম পিসি দ্বারা নিয়ন্ত্রিত হয়। তাই এটি উচ্চ নির্ভরযোগ্যতা।
মেশিনের সামগ্রিক মাত্রা সুন্দর এবং এটি মানুষের ব্যবহারের জন্য আনন্দদায়ক। এটি রক্ষণাবেক্ষণ এবং পরিষেবা জন্য সহজ।
সাইড হেড, ডিজিটাল কন্ট্রোল এবং টার্নিং কোপারের সংমিশ্রণ বিশেষ চাহিদা অনুযায়ী সরবরাহ করা যেতে পারে।

বর্ণনাঃ

এই মেশিন সিরিজটি সমস্ত শিল্পের যন্ত্রাংশের জন্য উপযুক্ত। এটি সিলিন্ডারিকাল টার্নিং, বোরিং, কোপিং, সারফেসিং এবং গ্রাউভিং, উভয় রুক্ষ এবং সমাপ্তি অপারেশন সম্পাদন করতে পারে।

টেবিলটি রোলিং গাইডওয়েটির জন্য একটি উচ্চ-নির্ভুলতা থ্রাস্ট বল লেয়ার ব্যবহার করে, যখন সি 5116 মেশিনটি একটি স্লিপিং গাইডওয়ে গ্রহণ করে।স্পিন্ডল রেডিয়াল NN30 টাইপ ডাবল সারির সিলিন্ডারিক রোলিং লেয়ার দিয়ে সজ্জিত, যা টেবিলের ঘূর্ণন নির্ভুলতা এবং লোড ক্ষমতা উন্নত করে।

রেলের মাথাটি একটি পঞ্চভুজাকার টাওয়ার দিয়ে সজ্জিত এবং পাশের মাথাটির একটি বর্গাকার টাওয়ার ডিজাইন রয়েছে।

উভয় মাথা জলবাহীভাবে ভারসাম্যপূর্ণ।

C518-C5116 মেশিনের রেল হেডটি অনুভূমিক এবং উল্লম্ব গতির সংক্রমণের জন্য রোলিং লিড স্ক্রু লেয়ার ব্যবহার করে।

মেশিনের বৈদ্যুতিক সরঞ্জাম একটি পিসি দ্বারা নিয়ন্ত্রিত হয়, যা উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।

মেশিনের সামগ্রিক মাত্রা নান্দনিকভাবে আনন্দদায়ক এবং ব্যবহারকারী-বান্ধব। এটি রক্ষণাবেক্ষণ এবং পরিষেবা সহজ।

বিশেষ অনুরোধে, অতিরিক্ত সংযুক্তি যেমন একটি পাশের মাথা, ডিজিটাল কন্ট্রোল, এবং টার্নিং কোপার সরবরাহ করা যেতে পারে।
