বাড়ি > পণ্য > উল্লম্ব লেদ মেশিন > সিএনসি উল্লম্ব টার্নিং টার্ন মেশিন উচ্চ নির্ভুলতা একক স্পিন্ডল

সিএনসি উল্লম্ব টার্নিং টার্ন মেশিন উচ্চ নির্ভুলতা একক স্পিন্ডল

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: BAISHUN

সাক্ষ্যদান: ISO

মডেল নম্বার: C5116

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: এক্সপোর্ট স্ট্যান্ডার্ড প্যাকেজ বা গ্রাহকের সাথে আলোচনা

ডেলিভারি সময়: 35 কার্যদিবস

পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 50 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

সিএনসি উল্লম্ব টার্ন মেশিন

,

সিএনসি উল্লম্ব টার্নিং টার্ন

,

উল্লম্ব সিএনসি টার্ন মেশিন

নাম:
CNC উল্লম্ব লেদ মেশিন
মেশিনিং ক্ষমতা:
মাঝারি শুল্ক
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):
1600 মিমি
প্রকার:
উল্লম্ব
টাকু মোটর শক্তি:
30 কিলোওয়াট
ভোল্টেজ:
380v
মাত্রা (L*W*H):
2830*2670 *3010 মিমি
ওজন (কেজি):
12400 কেজি
গ্যারান্টি:
১ বছর
রঙ:
ব্যক্তিগতকৃত
নাম:
CNC উল্লম্ব লেদ মেশিন
মেশিনিং ক্ষমতা:
মাঝারি শুল্ক
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):
1600 মিমি
প্রকার:
উল্লম্ব
টাকু মোটর শক্তি:
30 কিলোওয়াট
ভোল্টেজ:
380v
মাত্রা (L*W*H):
2830*2670 *3010 মিমি
ওজন (কেজি):
12400 কেজি
গ্যারান্টি:
১ বছর
রঙ:
ব্যক্তিগতকৃত
সিএনসি উল্লম্ব টার্নিং টার্ন মেশিন উচ্চ নির্ভুলতা একক স্পিন্ডল

উচ্চ নির্ভুলতা একক স্পিন্ডল ভারী দায়িত্ব উল্লম্ব টার্ন মেশিন

পণ্যের বর্ণনা

সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়।

সিএনসি উল্লম্ব টার্ন একটি উল্লম্ব স্পিন্ডল যে ধরে রাখে এবং workpiece ঘোরাতে আছে। তারাব্যাপকভাবে বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন এবং এয়ারস্পেস অংশ উত্পাদন জন্য উত্পাদন শিল্পে ব্যবহৃত হয়।তারা একটি উচ্চ আকার অনুপাত সঙ্গে উপাদান বাঁক জন্য বিশেষভাবে দরকারী.

উপরন্তু, সিএনসি উল্লম্ব টার্ন অত্যন্ত স্বয়ংক্রিয় এবং মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে, যেমন বাঁক, ড্রিলিং, ড্রিলিং, থ্রেডিং, এবং ফ্রিজিং,ন্যূনতম মানুষের হস্তক্ষেপের সাথে.

সামগ্রিকভাবে, সিএনসি উল্লম্ব টার্নগুলি একটি বহুমুখী এবং দক্ষ মেশিনিং সরঞ্জাম যা উচ্চ নির্ভুলতা এবং অটোমেশন ক্ষমতা সরবরাহ করে,এবং এই কারণেই আধুনিক উৎপাদন প্রক্রিয়ার একটি অপরিহার্য উপাদান করে তোলে.

1সরঞ্জামগুলির প্রধান উপাদানগুলি উচ্চ-শক্তি, কম চাপযুক্ত castালাই লোহার উপাদান দিয়ে একটি সম্পূর্ণ castালাই কাঠামো ব্যবহার করে তৈরি করা হয়।এটি রুক্ষ যন্ত্রপাতি পরে annealing এবং পক্বতা চিকিত্সা ভোগ. কলাম গাইড রেলটি নির্ভুলতা নিশ্চিত করার জন্য গ্রাউন্ড করা হয়, যখন মধ্যবর্তী ফ্রিকোয়েন্সি quenching পরে বীম গাইড এবং ram গাইড grinding হয়।

2প্রধান ট্রান্সমিশনটি একটি এসি মোটর দ্বারা চালিত হয়, যার প্রধান ড্রাইভের গতি 16 টি ধাপে পরিবর্তন করা যেতে পারে।উন্নত স্থায়িত্বের জন্য গিয়ারবক্সের সমস্ত গিয়ার উচ্চ-ফ্রিকোয়েন্সি quenching এর মধ্য দিয়ে যায়.

3. ওয়ার্কটেবিলটিতে একটি রোলিং গাইডওয়ে ডিজাইন রয়েছে, যা বড় লোডিং ক্ষমতা এবং উচ্চ ঘোরানোর নির্ভুলতার অনুমতি দেয়।

4উল্লম্ব টুল-পোস্ট একটি পাঁচ স্টেশন টুল-পোস্ট দিয়ে সজ্জিত করা হয় এবং উচ্চ নির্ভুলতা rat-gear ডিস্ক অবস্থান ব্যবহার করে। টুল-পোস্ট জলবাহী ভারসাম্য ব্যবহার,হরিজোন্টাল এবং ভেরিয়েন্টাল ফিড দিয়ে স্লাইডিং স্ক্রু ড্রাইভ ব্যবহার করেটুল-পোস্টটি একটি 3-ph এসি মোটর দ্বারা চালিত হয়, যা মসৃণ অপারেশনের জন্য একটি উচ্চ-শক্তি PTFE নরম বেল্টের সাথে একটি স্লাইডিং গাইড রেল টাইপ গাইডওয়ে বৈশিষ্ট্যযুক্ত।

5হাইড্রোলিক সিস্টেমটি জার্মান ট্রাফিক ট্রান্সমিশন ডিভাইস দিয়ে সজ্জিত যাতে কাজের টেবিল তৈলাক্তকরণের জন্য স্থিতিশীল তেল প্রবাহ নিশ্চিত করা যায়।



মেশিন প্যারামিটার



মডেল CK518 CK5112Q CK5112A CK5116Q CK5116A CK5120A CK5126A
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) 800 1200 1200 1600 1600 2000 2600
কাজের টেবিলের ব্যাসার্ধ (মিমি) 700 1000 1000 1400 1400 1800 2200
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) 800 1000 1000 1200 1200 1250 1400
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) 1500 1500 3200 3200 5000 8000 8000
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) ৩০-২৬০ ২০-১৮০ 6.৩-২০০ ১৫-১৬০ ৫-১৬০ 3.২-১০০ 2.2-70
খাওয়ানোর সিরিজ স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) 0.২৫-৯০ 0.২৫-৯০ 0.8-86 0.২৫-৯০ 0.8-86 0.8-86 0.8-86
ক্রস লাইম ভ্রমণ (মিমি) 500 1000 650 1200 650 890 1090
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) 500 700 700 900 916 1115 1400
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) 450 500 650 750 800 800 800
কাটার বারের সেকশনের আকার (মিমি) ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০
প্রধান মোটর শক্তি (কেডব্লিউ) 11 15 22 15 30 30 30





মেশিনের ছবি

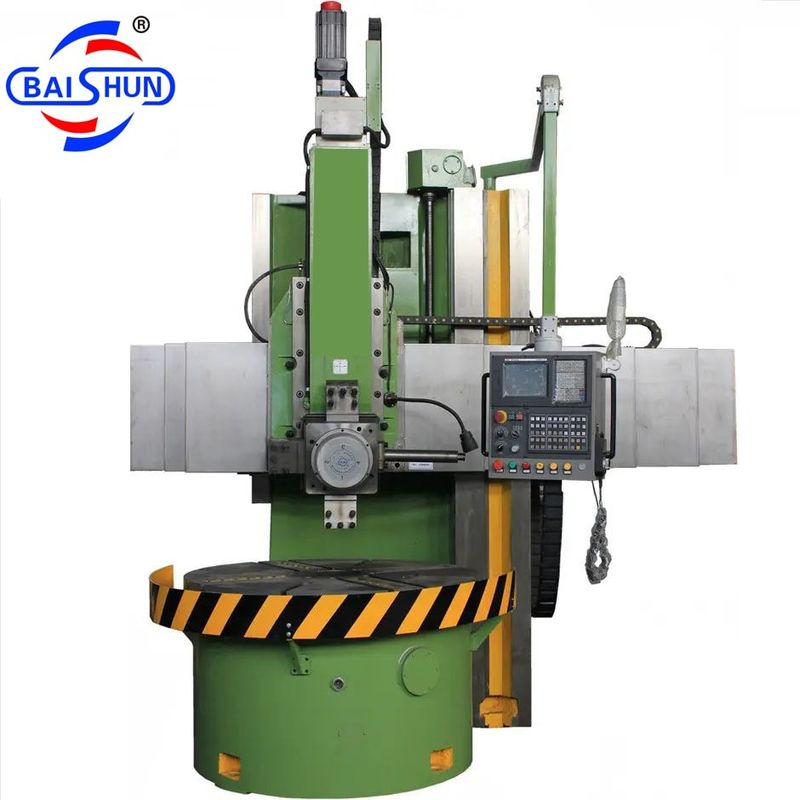

সিএনসি উল্লম্ব টার্নিং টার্ন মেশিন উচ্চ নির্ভুলতা একক স্পিন্ডল 0

সিএনসি উল্লম্ব টার্নিং টার্ন মেশিন উচ্চ নির্ভুলতা একক স্পিন্ডল 1

সিএনসি উল্লম্ব টার্নিং টার্ন মেশিন উচ্চ নির্ভুলতা একক স্পিন্ডল 2
