পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: BAISHUN
সাক্ষ্যদান: ISO
মডেল নম্বার: C518
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: এক্সপোর্ট স্ট্যান্ডার্ড প্যাকেজ বা গ্রাহকের সাথে আলোচনা
ডেলিভারি সময়: 35 কার্যদিবস
পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 50 সেট
নাম: |
একক কলাম উল্লম্ব টার্ন |
মেশিনিং ক্ষমতা: |
হালকা দায়িত্ব |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
800 মিমি |
প্রকার: |
উল্লম্ব |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
11 |
ভোল্টেজ: |
380v |
মাত্রা (L*W*H): |
২০৮০*২৬২১*৩৫১৫ মিমি |
ওজন (কেজি): |
7000 কেজি |
গ্যারান্টি: |
১ বছর |
ফাংশন: |
মেটাল টার্নিং |
নাম: |
একক কলাম উল্লম্ব টার্ন |
মেশিনিং ক্ষমতা: |
হালকা দায়িত্ব |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
800 মিমি |
প্রকার: |
উল্লম্ব |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
11 |
ভোল্টেজ: |
380v |
মাত্রা (L*W*H): |
২০৮০*২৬২১*৩৫১৫ মিমি |
ওজন (কেজি): |
7000 কেজি |
গ্যারান্টি: |
১ বছর |
ফাংশন: |
মেটাল টার্নিং |
উল্লম্ব টার্ন মেশিন উভয় অভ্যন্তর এবং বাইরের সিলিন্ডার এবং সমতল, ভুট্টা পৃষ্ঠ, এবং grooving ঘুরানোর জন্য ডিজাইন করা হয়। এটি লোহা ধাতু কাজ উচ্চ গতির ইস্পাত সরঞ্জাম জন্য উপযুক্ত,ধাতব ধাতু, এবং কিছু অ ধাতব উপকরণ।
বৈশিষ্ট্যঃ
1এই বহুমুখী মেশিনটি বিভিন্ন শিল্পে যান্ত্রিক প্রক্রিয়াকরণের জন্য উপযুক্ত। এটি অভ্যন্তরীণ এবং বাইরের সিলিন্ডার, শঙ্কু পৃষ্ঠ, শেষ মুখ,গর্ত, কাটা, এবং অভ্যন্তরীণ গর্ত ড্রিলিং.
2প্রধান ট্রান্সমিশনটি একটি এসি মোটর দ্বারা চালিত হয়, যার প্রধান ড্রাইভের গতি 16 টি ধাপে পরিবর্তন করা যেতে পারে।উন্নত স্থায়িত্বের জন্য গিয়ারবক্সের সমস্ত গিয়ার উচ্চ-ফ্রিকোয়েন্সি quenching এর মধ্য দিয়ে যায়.
3ওয়ার্কটেবিলটিতে একটি রোলিং গাইডওয়ে ডিজাইন রয়েছে, যা বড় লোডিং ক্ষমতা এবং উচ্চ ঘোরানোর নির্ভুলতার অনুমতি দেয়।
4উল্লম্ব টুল-পোস্ট একটি পাঁচ স্টেশন টুল-পোস্ট দিয়ে সজ্জিত করা হয় এবং উচ্চ নির্ভুলতা rat-gear ডিস্ক অবস্থান ব্যবহার করে। টুল-পোস্ট হাইড্রোলিক ভারসাম্য ব্যবহার,হরিজোন্টাল এবং ভেরিয়েন্টাল ফিড দিয়ে স্লাইডিং স্ক্রু ড্রাইভ ব্যবহার করেটুল-পোস্টটি একটি 3-ph এসি মোটর দ্বারা চালিত হয়, যা মসৃণ অপারেশনের জন্য একটি উচ্চ-শক্তি PTFE নরম বেল্টের সাথে একটি স্লাইডিং গাইড রেল টাইপ গাইডওয়ে বৈশিষ্ট্যযুক্ত।
5হাইড্রোলিক সিস্টেমটি জার্মান ট্রাফিক ট্রান্সমিশন ডিভাইস দিয়ে সজ্জিত যাতে কাজের টেবিল তৈলাক্তকরণের জন্য স্থিতিশীল তেল প্রবাহ নিশ্চিত করা যায়।
6উচ্চ নির্ভরযোগ্যতার জন্য মেশিনটি একটি পিএলসি সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, যা নির্দিষ্ট প্রক্রিয়া প্রয়োজনীয়তার জন্য উপযুক্ত বৈদ্যুতিক তারের সাথে।
7এই মেশিনটি একটি আকর্ষণীয় নকশা নিয়ে গর্ব করে, যা ব্যবহারকারীর আরাম এবং সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ নিশ্চিত করে।
8কাস্টমাইজেশন বিকল্পগুলির মধ্যে গ্রাহকের অনুরোধে একটি ডিজিটাল ডিসপ্লে ডিভাইস বর্গক্ষেত্র র্যাম অন্তর্ভুক্ত রয়েছে, যা নির্দিষ্ট চাহিদা মেটাতে অতিরিক্ত নমনীয়তা সরবরাহ করে।
স্পেসিফিকেশনঃ
মডেল |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
ম্যাক্স. ডায়াল ঘোরানো. |
800 |
1200 |
1600 |
2000 |
2500 |
সর্বাধিক কাটা উচ্চতা ((মিমি) |
800 |
1000 |
1000 |
1250 |
1250 |
সর্বাধিক লোডিং ওজন ((টন) |
1.2 |
3.2 |
5 |
8 |
10 |
কাজের টেবিলের ব্যাসার্ধ ((মিমি) |
720 |
1000 |
1400 |
1800 |
2250 |
কাজের টেবিলের স্পিড রেঞ্জ ((r/min) |
৩০-২৬০ |
6.৩-২০০ |
৫-১৬০ |
3.২-১০০ |
২-৬৩ |
ম্যাক্স ওয়ার্কটেবিল টর্চ ((n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
উল্লম্ব টুল পোস্টের উল্লম্ব ভ্রমণ ((মিমি) |
650 |
650 |
800 |
800 |
1200 |
উল্লম্ব স্তম্ভের অনুভূমিক যাত্রা ((মিমি) |
570 |
700 |
915 |
1200 |
1400 |
জি.ডব্লিউ (টন) |
7 |
8 |
12.4 |
17 |
23 |
মাত্রা ((L*W*Hmm) |
২০৮০*২৬২১ *৩৫১৫ |
২৩৬০* ২২৮০ *২৮০০ |
২৮৩০*২৬৭০ *৩০১০ |
৩২০০*২৮০০ *৩২৫০ |
৩৩০০*৪০০০ *৩৫০০ |

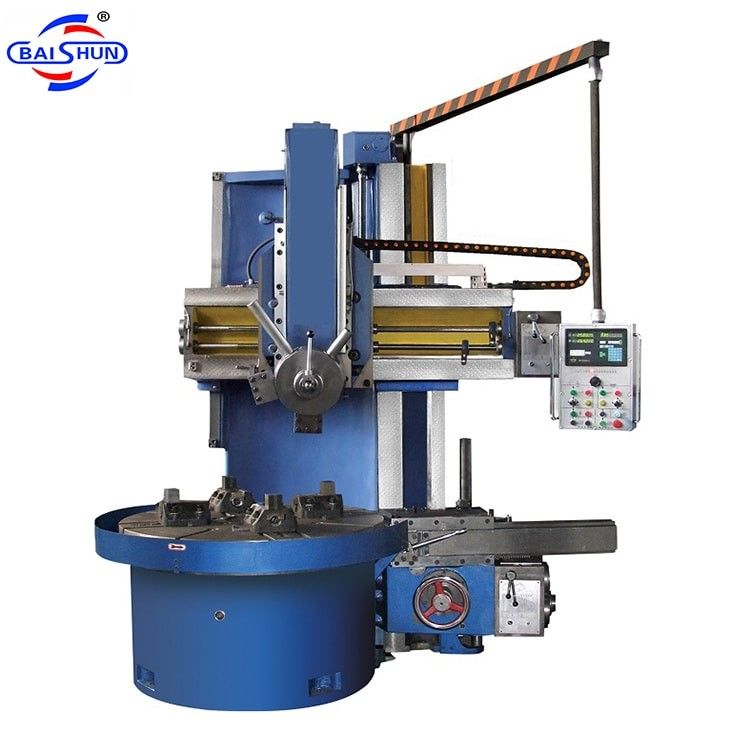

মেশিনের ছবিঃ
