পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: BAISHUN
সাক্ষ্যদান: ISO
মডেল নম্বার: C5225
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: এক্সপোর্ট স্ট্যান্ডার্ড প্যাকেজ বা গ্রাহকের সাথে আলোচনা
ডেলিভারি সময়: 55 কর্মদিবস
পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 30 সেট/সেট
নাম: |
ধাতু কাটা বাঁক জন্য উল্লম্ব লেদ মেশিন |
মেশিনিং ক্ষমতা: |
খুব পরিশ্রমী |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
2500 মিমি |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
30 |
ভোল্টেজ: |
380v |
মাত্রা (L*W*H): |
৩৭০০*৫৬৫০*৩৯৫০ মিমি |
ওজন (কেজি): |
33000 কেজি |
গ্যারান্টি: |
১ বছর |
মেশিন পরীক্ষার রিপোর্ট: |
প্রদান করা |
ব্র্যান্ড: |
বৈশুন যন্ত্রপাতি |
নাম: |
ধাতু কাটা বাঁক জন্য উল্লম্ব লেদ মেশিন |
মেশিনিং ক্ষমতা: |
খুব পরিশ্রমী |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
2500 মিমি |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
30 |
ভোল্টেজ: |
380v |
মাত্রা (L*W*H): |
৩৭০০*৫৬৫০*৩৯৫০ মিমি |
ওজন (কেজি): |
33000 কেজি |
গ্যারান্টি: |
১ বছর |
মেশিন পরীক্ষার রিপোর্ট: |
প্রদান করা |
ব্র্যান্ড: |
বৈশুন যন্ত্রপাতি |

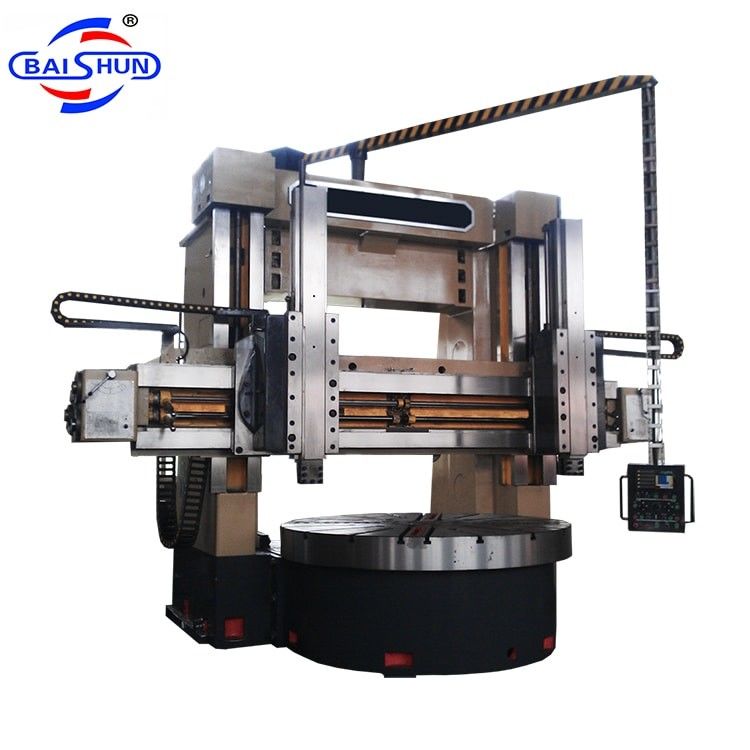

C5225 VTL ধাতু কাটার জন্য ভারী দায়িত্ব উল্লম্ব টার্ন মেশিন
বর্ণনাঃ
উল্লম্ব টার্ন মেশিন উভয় অভ্যন্তর এবং বাইরের সিলিন্ডার এবং সমতল, ভুট্টা পৃষ্ঠ, এবং grooving ঘুরানোর জন্য ডিজাইন করা হয়। এটি লোহা ধাতু কাজ উচ্চ গতির ইস্পাত সরঞ্জাম জন্য উপযুক্ত,ধাতব ধাতু, এবং কিছু অ ধাতব উপকরণ।
সরঞ্জামের প্রধান উপাদানগুলি উচ্চ-শক্তি, কম চাপযুক্ত castালাই লোহার উপাদান দিয়ে একটি সম্পূর্ণ castালাই কাঠামো ব্যবহার করে তৈরি করা হয়।এটি রুক্ষ যন্ত্রপাতি পরে annealing এবং পক্বতা চিকিত্সা ভোগ. কলাম গাইড রেলটি নির্ভুলতা নিশ্চিত করার জন্য গ্রাউন্ড করা হয়, যখন মধ্যবর্তী ফ্রিকোয়েন্সি quenching পরে বীম গাইড এবং ram গাইড grinding হয়।
সাধারণভাবে এটি কমপক্ষে মানুষের হস্তক্ষেপের সাথে, টার্নিং, ড্রিলিং, বোরিং, থ্রেডিং এবং ফ্রিজিংয়ের মতো বিস্তৃত মেশিনিং অপারেশন সম্পাদন করতে প্রোগ্রাম করা যেতে পারে।
1.গিয়ারবক্সের সমস্ত গিয়ার উচ্চ-ফ্রিকোয়েন্সি quenching উন্নত স্থায়িত্ব জন্য undergoes।
2ওয়ার্কটেবিলটিতে একটি রোলিং গাইডওয়ে ডিজাইন রয়েছে, যা বড় লোডিং ক্ষমতা এবং উচ্চ ঘোরানোর নির্ভুলতার অনুমতি দেয়।
3. উল্লম্ব টুল-পোস্ট একটি পাঁচ স্টেশন টুল-পোস্ট দিয়ে সজ্জিত করা হয় এবং উচ্চ-নির্ভুলতা rat-gear ডিস্ক অবস্থান ব্যবহার করে।
4টুল-পোস্টগুলি হাইড্রোলিক ভারসাম্য ব্যবহার করে, যা স্লাইডিং স্ক্রু ড্রাইভ ব্যবহার করে অনুভূমিক এবং উল্লম্ব ফিডগুলি ব্যবহার করে।
5হাইড্রোলিক সিস্টেমটি জার্মান ট্রাফিক ট্রান্সমিশন ডিভাইস দিয়ে সজ্জিত যা কাজের টেবিল তৈলাক্তকরণের জন্য স্থিতিশীল তেল প্রবাহ নিশ্চিত করে।
6উচ্চ নির্ভরযোগ্যতার জন্য মেশিনটি একটি পিএলসি সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, নির্দিষ্ট প্রক্রিয়া প্রয়োজনীয়তার জন্য বৈদ্যুতিক তারের সাথে।
7. মেশিনটি একটি আকর্ষণীয় নকশা নিয়ে গর্ব করে, ব্যবহারকারীর আরাম এবং সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ নিশ্চিত করে।
স্পেসিফিকেশন
মডেল |
C5225 |
C5232 |
C5235 |
C5240 |
C5250 |
C5260 |
কাজের টেবিলের ব্যাসার্ধ |
২২৫০ মিমি |
২৮৩০ মিমি |
২৮৩০ মিমি |
৩১৫০ মিমি |
৪৫০০ মিমি |
৫২০০ মিমি |
সর্বাধিক ঘোরানো ব্যাসার্ধ |
২৫০০ মিমি |
৩২০০ মিমি |
৩২০০ মিমি |
৪০০০ মিমি |
৫০০০ মিমি |
৬০০০ মিমি |
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা ((মিমি) |
১৬০০-২৮০০ |
১৬০০-৩০০০ |
১৬০০-৩০০০ |
১৬০০-৩২০০ |
২৫০০-৪২০০ |
২৫০০-৪৫০০ |
ওয়ার্কপিসের সর্বাধিক ওজন |
১০/২০ |
১০/২০/৩২ |
১০/২০/৩২ |
১০/২০/৩২ |
৩২/৫০ |
৩২/৫০ |
কাজের টেবিলের সর্বাধিক টর্ক |
৬৩০০০ এন.এম. |
৬৩০০০ এন.এম. |
৬৩০০০ এন.এম. |
৬৩০০০ এন.এম. |
105000N•m |
105000N•m |
বিশ্রাম খাওয়ানোর পরিসীমা |
0.২৫-৯০ মিমি/মিনিট |
0.২৫-৯০ মিমি/মিনিট |
0.২৫-৯০ মিমি/মিনিট |
0.২৫-৯০ মিমি/মিনিট |
0.১-১০০০ |
0.1-000 মিমি/মিনিট |
রশ্মি ভ্রমণ |
১২৫০ মিমি |
১২৫০ মিমি |
১২৫০ মিমি |
১২৫০ মিমি |
২১৫০ মিমি |
২১৫০ মিমি |
সরঞ্জাম অবলম্বনের অনুভূমিক যাত্রা |
১৪০০ মিমি |
১৭৫০ মিমি |
১৯০০ মিমি |
২১৫০ মিমি |
২৭০০ মিমি |
৩৩০০ মিমি |
সরঞ্জাম অবলম্বনের উল্লম্ব যাত্রা |
1000/1250/ ১৪০০/১৬০০ |
1000/1250/ ১৪০০/১৬০০ |
1000/1250/ ১৪০০/১৬০০ |
1000/1250/ ১৪০০/১৬০০ |
১৪০০/১৬০০ |
১৪০০/১৬০০ |
রশ্মির গতি ((মিমি/মিনিট) |
350 |
350 |
350 |
350 |
380 |
380 |
সর্বাধিক. টুল পোস্টের সুইং কোণ |
±30° |
±30° |
±30° |
±30° |
±30° |
±30° |
টাওয়ারের মাত্রা ((WxHmm) |
৪০x৫০ |
৪০x৫০ |
৪০x৫০ |
৪০x৫০ |
60x65 |
60x65 |
প্রধান মোটর শক্তি |
৫৫ কিলোওয়াট |
৫৫ কিলোওয়াট |
৫৫ কিলোওয়াট |
৫৫/৭৫ কিলোওয়াট |
৭৫ কিলোওয়াট |
৭৫ কিলোওয়াট |
মেশিনের ওজন (প্রায়) |
৩৩-৩৮টি |
৩৬-৫০টি |
৩৮-৬২টি |
৪৩-৬৫টি |
৯২-১০৫টি |
১৫০-২০০টি |
মেশিনের ছবি
