পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: Baishun
সাক্ষ্যদান: ISO
মডেল নম্বার: C5240
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: রপ্তানি স্ট্যান্ডার্ড কাঠের বাক্স প্যাকেজ
ডেলিভারি সময়: 70 কার্যদিবস
পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে ৪০টি সেট/সেট
পণ্যের নাম: |
C5240 উল্লম্ব টার্ন মেশিন |
প্রকার: |
উল্লম্ব |
ভোল্টেজ: |
380V/50HZ |
মাত্রা (L*W*H): |
6680X4600X4952 মিমি |
গ্যারান্টি: |
১ বছর |
সিএনসি নাকি না: |
না |
শক্তি: |
৫৫/৭৫ কিলোওয়াট |
সর্বোচ্চ বাঁক ব্যাস: |
4000 মিমি |
পণ্যের নাম: |
C5240 উল্লম্ব টার্ন মেশিন |
প্রকার: |
উল্লম্ব |
ভোল্টেজ: |
380V/50HZ |
মাত্রা (L*W*H): |
6680X4600X4952 মিমি |
গ্যারান্টি: |
১ বছর |
সিএনসি নাকি না: |
না |
শক্তি: |
৫৫/৭৫ কিলোওয়াট |
সর্বোচ্চ বাঁক ব্যাস: |
4000 মিমি |
C5240 ডাবল কলাম উল্লম্ব ভারী কাজ উল্লম্ব টার্ন মেশিন দাম
এই মেশিন একটি ভারী দায়িত্ব দুই কলাম উল্লম্ব টার্ন একটি ছুরি ধারক সঙ্গে উচ্চ গতির ইস্পাত এবং কার্বাইড কাটিয়া সরঞ্জাম জন্য, মেশিন ধাতু উপকরণ এবং খাদ সব ধরণের প্রক্রিয়াকরণ সন্তুষ্ট করতে পারেন,রঙিন ধাতু, অ-ধাতব উপকরণ যেমন শিল্পকর্ম, অভ্যন্তরীণ এবং বাইরের সিলিন্ডার, অভ্যন্তরীণ এবং বাইরের শঙ্কু পৃষ্ঠ, সমতল, আর্ক পৃষ্ঠ, বিপ্লব পৃষ্ঠের সব ধরনের জটিল আকৃতি সম্পন্ন করতে পারেন,অভ্যন্তরীণ এবং বাইরের রিং গ্রুভ, ঘন ও সূক্ষ্ম টার্নিং প্রক্রিয়াকরণ.
1. ভারী দায়িত্ব উল্লম্ব টার্ন প্রধান আন্দোলন 75Kw পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা চালিত উন্নত ফ্রিকোয়েন্সি নিয়ন্ত্রণ সিস্টেম গ্রহণ, ম্যানুয়াল উচ্চ-নিম্ন গিয়ার শিফট মাধ্যমে,তাই যে স্পিন্ডল 2 পায়.5 - 40 r / min ধাপবিহীন গতি।
2টেবিলটি রেলের বহন ক্ষমতা বাড়ানোর জন্য রেল প্লেট পরা ZZnA110-5 কাস্টিং জিংক, অ্যালুমিনিয়াম, তামা খাদ দিয়ে ইনকর্পোরেটেড।
3. ওয়ার্কটেবিলের স্পিন্ডল দুটি উচ্চ-নির্ভুলতা bi-serial সংক্ষিপ্ত সিলিন্ডারিক রোলার bearings দিয়ে সজ্জিত করা হয়; অভ্যন্তরীণ রিং রেডিয়াল ক্লিয়ারান্স সামঞ্জস্য করার জন্য conical আছে,উচ্চ নির্ভুলতার অধীনে স্থিতিশীল কাজ নিশ্চিত করার জন্য. ওয়ার্কবেঞ্চের স্টার্টআপ, ব্রেকিং এবং জগিংয়ের ম্যানিপুলেশন বোতামগুলি ঝুলন্ত বোতাম স্টেশনে সেট করা আছে।
4. সর্বোচ্চ. উল্লম্ব টুল পোস্ট সুইং কোণ +/- 30 ° হয়, যা অভ্যন্তরীণ এবং বাইরের শঙ্কু মুখ ঘোরানোর জন্য ব্যবহৃত হয়।
5. ডান ফিড আন্দোলন উন্নত পরিবর্তনশীল ফ্রিকোয়েন্সি গতি সমন্বয় সিস্টেম গ্রহণ করে।
নামঃ ওয়ার্কটেবিল
ওয়ার্কটেবিল স্পিন্ডলে NN3000K সিরিজের সুনির্দিষ্ট বিয়ারিং রয়েছে এবং এর অভ্যন্তরীণ রিংয়ের কনিষ্ঠ গর্ত রয়েছে, তারপরে বিয়ারিংয়ের রেডিয়াল ক্লিয়ারান্স নিয়ন্ত্রণের মাধ্যমে,স্পিন্ডলের রেডিয়াল নির্ভুলতা নিশ্চিত করা যেতে পারে. স্পিন্ডল গাইডওয়ে উচ্চ নির্ভুলতা ধাক্কা বল বিয়ারিং গ্রহণ মুখের স্পিন্ডল সঠিকতা চালানো নিশ্চিত করার জন্য। ওয়ার্কটেবিল ম্যানুয়াল 4 চোয়াক চক হয়।
প্রধান ট্রান্সমিশনটি স্পিন্ডল এসি সার্ভো মোটর দ্বারা চালিত হয়, স্বয়ংক্রিয় গিয়ার পরিবর্তন, এবং এইভাবে, স্পিন্ডল দুটি ব্যাপ্তির মধ্যে ধাপবিহীন গতি নিয়ন্ত্রণ পেতে পারে।
প্রধান বৈশিষ্ট্যাবলী
পয়েন্ট
|
C5240
|
কাজের টেবিলের ব্যাসার্ধ
|
৩১৫০ মিমি
|
ওয়ার্কপিসের সর্বাধিক ঘোরানো ব্যাসার্ধ
|
৪০০০ মিমি
|
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা
|
১৬০০-৩২০০ মিমি
|
ওয়ার্কপিসের সর্বাধিক ওজন
|
১০/২০/৩২
|
টুল রিস্টের সর্বাধিক কাটিয়া শক্তি
|
35000 N (ডান গোধূলি)
|
30000 এন (বাম টাওয়ার)
|
|
কাজের টেবিলের সর্বাধিক টর্ক
|
৬৩০০০ এন.এম.
|
স্পিড পরিবর্তন পরিসীমা (উচ্চ/নিম্ন)
|
2.5-40 rpm
|
সরঞ্জাম বিশ্রাম খাওয়ানোর পরিসীমা ((stepless)
|
0.২৫-৯০ মিমি/মিনিট
|
রশ্মি ভ্রমণ
|
১২৫০ মিমি
|
সরঞ্জাম বিশ্রামের যাত্রা
|
অনুভূমিক 2150 মিমি
|
উল্লম্ব 1000/1250/1400/1600 মিমি
|
|
রশ্মির গতি
|
৩৫০ মিমি/মিনিট
|
সরঞ্জাম পোস্টের দ্রুত চলমান গতি
|
১৫৫০ মিমি/মিনিট
|
সর্বাধিক. টুল পোস্টের সুইং কোণ
|
±30°
|
টাওয়ারের মাত্রা ((WxH)
|
40x50 মিমি
|
প্রধান মোটর শক্তি
|
৫৫/৭৫ কিলোওয়াট (ভেরিয়েবল ফ্রিকোয়েন্সি মোটর)
|
ফিডিং মোটর পাওয়ার
|
0.75 কিলোওয়াট (ভেরিয়েবল ফ্রিকোয়েন্সি মোটর)
|
মেশিনের ওজন (প্রায়)
|
৪৩-৬৫টি
|

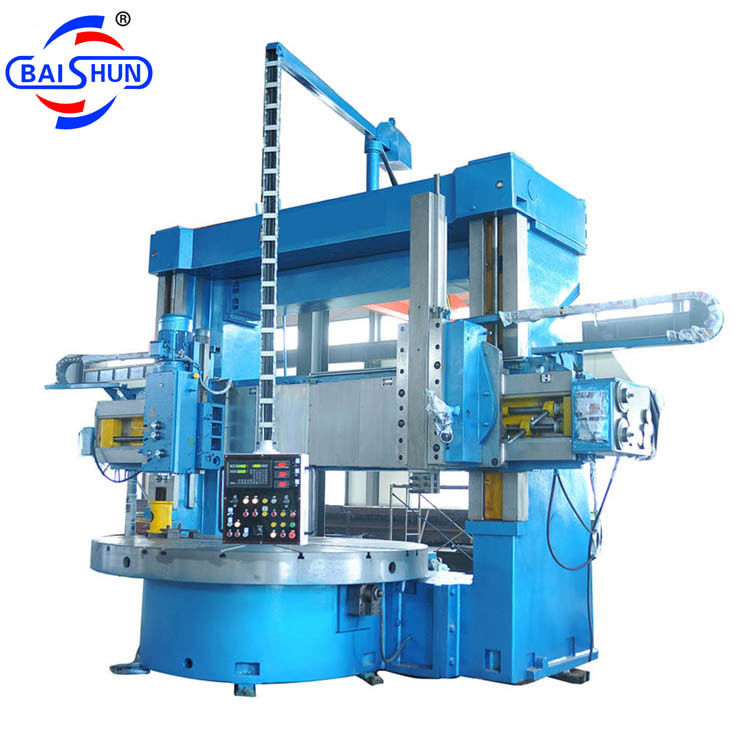

মেশিন ছবিঃ
অর্থ প্রদানের শর্তাবলী
আমরা সাধারণত টি/টি, এল/সি ব্যবহার করি
T/T:T/T 30% অগ্রিম, ব্যালেন্স বিতরণ আগে পরিদর্শন পরে পরিশোধ করা
ডেলিভারি আগে, আমরা আপনাকে সমাপ্ত মেশিনের ছবি পাঠাতে হবে এবং পরিদর্শন জন্য আমাদের কারখানা আসা আপনাকে স্বাগত জানাই
প্যাকিংয়ের পদ্ধতি
২০/৪০ ফুটের কনটেইনারে এফসিএল ও এলসিএল রপ্তানি মান
এফসিএলঃসাগরীয় প্যাকেজ,মেশিনটি কনটেইনারে লাগানো হয় এবং খুচরা যন্ত্রাংশগুলি কাঠের বাক্সে প্যাক করা হয়
শিপিং
MSK/MSC/APL/EMC/PIL ইত্যাদি
গ্যারান্টি
পরা অংশ ব্যতীত স্বাভাবিক ব্যবহারের 12 মাস
1. ২৪কয়েক ঘন্টা পরে বিক্রয় সেবা দ্বারাই-মেইল বাফোন।
2. ১০০% সাড়া হার.
3- বিদেশে সেবা দেওয়ার জন্য ইঞ্জিনিয়াররা।
4. ওএমএসসেবাপাওয়া যায়
5. ওয়ারেন্টিঃ 12 মাস, ওয়ারেন্টি সময়ের বাইরে, সমস্ত খুচরা যন্ত্রাংশ কারখানার দামের সাথে আপনাকে দেওয়া হয়।
