পণ্যের বর্ণনা

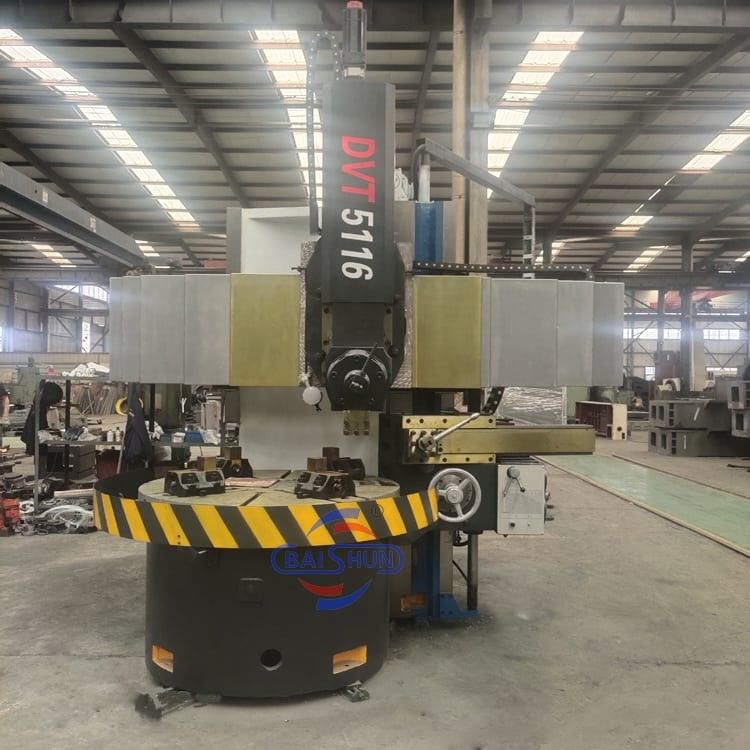

হাই স্পিড টার্ন মেশিন ধাতু টার্নিং সিএনসি ভারী দায়িত্ব মেশিন ভিটিএল উল্লম্ব টার্ন
উল্লম্ব টার্নটি যান্ত্রিক প্রক্রিয়াকরণের শিল্পের জন্য উপযুক্ত, এটি সিলিন্ডারের ভিতরে এবং বাইরে, শঙ্কু পৃষ্ঠ এবং মুখ, কাটা, কাটা ইত্যাদির জন্য ব্যবহার করা যেতে পারে।ঘন ও সূক্ষ্ম টার্নিং প্রক্রিয়াকরণের জন্য.
হাইড্রোস্ট্যাটিক গাইডওয়ে ব্যবহার করে ওয়ার্কবেঞ্চ, প্রধান শ্যাফ্ট উচ্চ নির্ভুলতা NN30 টাইপ (ডি) ডাবল সারি সিলিন্ডারিক রোলার বিয়ারিং গ্রহণ করে, সুতরাং ওয়ার্কবেঞ্চ বড় বহন ক্ষমতা, উচ্চ ঘূর্ণন নির্ভুলতা।দেশীয় ব্র্যান্ডের পণ্য ব্যবহার করে মেশিন টুল ইলেকট্রিক, উচ্চ নির্ভরযোগ্যতা. মেশিন উচ্চ যোগ্যতাসম্পন্ন epc প্রক্রিয়া, উচ্চ মানের, annealing বয়স্ক চিকিত্সা, চেহারা সুন্দর, টেকসই, ভাল pleasantness, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ তৈরি করা হয়.উচ্চ খরচ কর্মক্ষমতা; ঝুলন্ত বোতাম স্টেশন, বৈদ্যুতিক ক্যাবিনেট এবং বিছানা সমন্বিত নকশা; quenched beam, quenched T- আকৃতির ram (পাঁচ-হোল টাওয়ার); beam closed protection,সমস্ত তৈলাক্তকরণ অংশের স্বয়ংক্রিয় তৈলাক্তকরণ. ধ্রুবক লাইন গতি ঘোরানো এবং থ্রেডিং সঙ্গে.
মূল বৈশিষ্ট্য:
টেবিলে উচ্চ নির্ভুলতার থ্রাস্ট বল রোলিং গাইডওয়ে এবং ১.৬ মিটার ব্যাসার্ধের স্লাইড গাইডওয়ে ব্যবহার করা হয়।
কলাম ক্রস রেল উচ্চ-শক্তি এবং অত্যন্ত পরিধান-প্রতিরোধী গ্রে কাস্ট লোহা থেকে তৈরি।
উভয় অনুভূমিক এবং উল্লম্ব দিকের গাইডওয়ে জোড়া পরিধান-প্রতিরোধী গ্রে castালাই লোহার তৈরি করা হয়।
র্যাম এবং সাইড হেডের রেল গাইডওয়ে পৃষ্ঠটি মাঝারি ফ্রিকোয়েন্সি হার্ডিং এবং রোলিং গ্রিল ফিনিস মেশিনিংয়ের মধ্য দিয়ে যায়।
নীচের স্টেশনে একটি নতুন ধরনের কালো ক্রোমিয়াম প্লেন রয়েছে।
রেলের মাথাটি অনুভূমিক এবং উল্লম্ব ট্রান্সমিশনের জন্য একটি সীসা স্ক্রু দিয়ে সজ্জিত।
পঞ্চকোণীয় টাওয়ার পিনিয়ন প্লেট সূচক অবস্থানের ক্ষেত্রে উচ্চ শক্তি এবং অনমনীয়তা নিশ্চিত করে।
ক্রস লুব্রিকেশন একটি হ্যান্ড পাম্পের মাধ্যমে তেল দিয়ে সরবরাহ করা হয়।
মেশিন প্যারামিটার
| মডেল |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| কাজের টেবিলের ব্যাসার্ধ (মিমি) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) |
৩০-২৬০ |
২০-১৮০ |
6.৩-২০০ |
১৫-১৬০ |
3.২-১০০ |
2.2-70 |
| খাওয়ানোর সিরিজ |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
| সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) |
0.২৫-৯০ |
0.২৫-৯০ |
0.8-86 |
0.২৫-৯০ |
0.8-86 |
0.8-86 |
| ক্রস লাইম ভ্রমণ (মিমি) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) |
450 |
500 |
650 |
750 |
800 |
800 |
| কাটার বারের সেকশনের আকার (মিমি) |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
| প্রধান মোটর শক্তি (কেডব্লিউ) |
11 |
15 |
22 |
15 |
30 |
30 |
উল্লম্ব টার্ন মেশিনবৈশিষ্ট্যঃ
টেবিলটি উচ্চ নির্ভুলতার থ্রাস্ট বল রোলিং গাইডওয়ে এবং 1.6 মিটার ব্যাসার্ধের স্লাইড গাইডওয়ে গ্রহণ করে।
কলাম ক্রস রেল উচ্চ শক্তিশালী এবং উচ্চ পরিধান প্রতিরোধের গ্রে castালাই লোহা গ্রহণ করে।
অনুভূমিক এবং উল্লম্ব দিকের গাইডওয়েগুলির কাল্পনিক জোড়া পরিধান-প্রতিরোধী ধূসর castালাই লোহা গ্রহণ করে।
রেলের র্যাম গাইডওয়ে পৃষ্ঠ, সাইড হেড মাঝারি ফ্রিকোয়েন্সি হার্ড রোলিং গ্রিল ফিনিস মেশিনিং গ্রহণ করে।
বোতামের জন্য নতুন ধরনের কালো ক্রোমিয়াম প্লেন।
রেলের মাথাটি অনুভূমিক এবং উল্লম্ব ট্রান্সমিশনের জন্য সীসা স্ক্রু দিয়ে ডিজাইন করা হয়েছে।
উচ্চ দৃঢ়তা এবং অনমনীয়তার সাথে পেন্টাগোনাল টাওয়ার পিনিয়ন প্লেট সূচক অবস্থান।
ক্রস লুব্রিকেশন হ্যান্ড পাম্প দ্বারা তেল সরবরাহ করা হয়।
