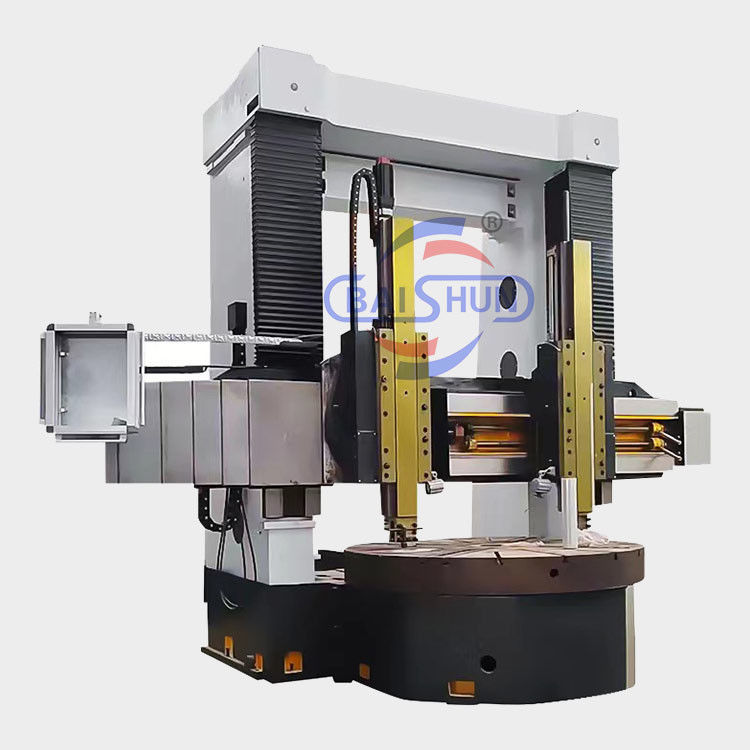

ম্যানুয়াল টার্ন মেশিন 10 টন ভারী দায়িত্ব সিএনসি সস্তা ধাতু বাঁকানো উল্লম্ব টার্ন

Name: ম্যানুয়াল টার্ন মেশিন 10 টন ভারী দায়িত্ব সিএনসি সস্তা ধাতু বাঁকানো উল্লম্ব টার্ন
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN MACHINERY

সাক্ষ্যদান: CE，ISO

মডেল নম্বার: CK5235

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

মূল্য: $76,000.00/sets 1-4 sets

প্যাকেজিং বিবরণ: 1. Outside we will pack the product with plasitic to prevent wet. 1. বাইরে আমরা ভিজা রোধ ক

যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট

সেরা মূল্য পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
সস্তা ধাতু বাঁকানো উল্লম্ব টার্ন
,
১০ টনের উল্লম্ব টার্ন
,
সিএনসি উল্লম্ব টার্ন

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):

2500

Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):

৯০ ঘন্টা

মেশিনিং ক্ষমতা:

মাঝারি শুল্ক

স্পিন্ডেল বোর (মিমি):

105

বিছানার প্রস্থ (মিমি):

250 মিমি

স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):

55

স্পিন্ডেলের সংখ্যা:

যমজ

অক্ষের সংখ্যা:

2

ভ্রমণ (X অক্ষ)(মিমি):

1900 মিমি

ভ্রমণ (Z Axis)(mm):

1250 মিমি

পজিশনিং সঠিকতা (মিমি):

±0.005

পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):

±0.003

মাত্রা ((L*W*H):

৬১৫০*৪৪০০*৫৩৩০ মিমি

ভোল্টেজ:

380v

টুল পোস্ট স্টেশন:

4

ওজন (কেজি):

55000

পণ্যের নাম:

ভারী দায়িত্ব সিএনসি টার্ন সস্তা ধাতু বাঁকানো উল্লম্ব টার্ন

সর্বোচ্চ. টার্নিং ব্যাস:

3500 মিমি

ওয়াক টুকরো সর্বোচ্চ উচ্চতা:

2000 মিমি

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):

2500

Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):

৯০ ঘন্টা

মেশিনিং ক্ষমতা:

মাঝারি শুল্ক

স্পিন্ডেল বোর (মিমি):

105

বিছানার প্রস্থ (মিমি):

250 মিমি

স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):

55

স্পিন্ডেলের সংখ্যা:

যমজ

অক্ষের সংখ্যা:

2

ভ্রমণ (X অক্ষ)(মিমি):

1900 মিমি

ভ্রমণ (Z Axis)(mm):

1250 মিমি

পজিশনিং সঠিকতা (মিমি):

±0.005

পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):

±0.003

মাত্রা ((L*W*H):

৬১৫০*৪৪০০*৫৩৩০ মিমি

ভোল্টেজ:

380v

টুল পোস্ট স্টেশন:

4

ওজন (কেজি):

55000

পণ্যের নাম:

ভারী দায়িত্ব সিএনসি টার্ন সস্তা ধাতু বাঁকানো উল্লম্ব টার্ন

সর্বোচ্চ. টার্নিং ব্যাস:

3500 মিমি

ওয়াক টুকরো সর্বোচ্চ উচ্চতা:

2000 মিমি

ম্যানুয়াল টার্ন মেশিন 10 টন ভারী দায়িত্ব সিএনসি সস্তা ধাতু বাঁকানো উল্লম্ব টার্ন

ম্যানুয়াল টার্ন মেশিন 10 টন ভারী দায়িত্ব সিএনসি সস্তা ধাতু বাঁকানো উল্লম্ব টার্ন

ডাবল কলাম উল্লম্ব টার্ন একটি কাটিয়া প্রান্তের সরঞ্জাম যা যান্ত্রিক, বৈদ্যুতিক এবং জলবাহী উপাদানগুলিকে একত্রিত করে।এটি আধুনিক নকশা নীতি এবং উত্পাদন কৌশল অন্তর্ভুক্ত, CAD অপ্টিমাইজেশান এবং দেশীয় এবং আন্তর্জাতিক উভয় উৎস থেকে অত্যাধুনিক উপাদান leveraging।উচ্চ স্ট্যাটিক এবং গতিশীল শক্ততা, সুনির্দিষ্ট মেশিনিং ক্ষমতা, ভারী লোড ক্ষমতা, দক্ষতা, স্থায়িত্ব এবং নির্ভরযোগ্য অপারেশন। মেশিনের অংশগুলির সমস্ত প্রধান প্রযুক্তিগত বৈশিষ্ট্যগুলি জাতীয় মানগুলির সাথে সামঞ্জস্যপূর্ণ।

মেশিনটি বিভিন্ন উপাদানগুলির সমন্বয়ে গঠিত, যার মধ্যে রয়েছে ওয়ার্কটেবিল বেস, ওয়ার্কটেবিল, প্রধান ট্রান্সমিশন বক্স, গ্যান্ট্রি ফ্রেম, বিম, র্যাম টুল রিস্ট, ফিডিং বক্স, বৈদ্যুতিক সিস্টেম, অপারেশন স্টেশন,জলবাহী সিস্টেম, এবং সুরক্ষা সরঞ্জাম।

গ্যান্ট্রি ফ্রেমঃ

গ্যারেন্ট্রি ফ্রেমটি বাম এবং ডান উল্লম্ব কলাম এবং একটি সংযোগ বিম নিয়ে গঠিত। গ্যারেন্ট্রি এবং ওয়ার্কটেবিল বেসকে শক্তভাবে সিল করে একটি প্রতিরক্ষামূলক কাঠামো গঠিত হয়।গ্যান্ট্রি এর উপরের অংশটি বাম এবং ডান উত্তোলন বাক্সগুলিকে দ্বি-অক্ষীয় প্রসারিত এসি মোটর দ্বারা চালিত করেএই বাক্সগুলি, গিয়ার জোড়া, কৃমি গিয়ার জোড়া, এবং ডাবল লিড স্ক্রুগুলির সাথে, উল্লম্ব স্তম্ভগুলির গাইড রেলগুলির সাথে মরীচিটির উল্লম্ব চলাচল সক্ষম করে।

রশ্মি:

উচ্চ-শক্তি, কম চাপ লোহা castings থেকে তৈরি করা হয় সঠিক যন্ত্রপাতি জন্য অনুকূল অনমনীয়তা, শক্তি, এবং দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করার জন্য। উল্লম্ব কলাম সামনে অবস্থিত,লাইম গাইড রেল বরাবর উল্লম্বভাবে সরানো হয়. গড়ের পিছনে চারটি হাইড্রোলিক clamping পয়েন্ট দিয়ে সজ্জিত করা হয়, যখন পাশের টুল রিস্ট জন্য খাওয়ানোর বাক্স আছে।

মেশিন প্যারামিটার

বিশেষ উল্লেখ ইউনিট CK5225 CK5231 CK5240Q CK5240

সর্বাধিক ঘূর্ণন ব্যাসার্ধ মিমি 2500 3150 4000 4000

ওয়ার্কপিসের সর্বোচ্চ উচ্চতা মিমি 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

ওয়ার্কপিসের সর্বাধিক ওজন টি ১০/২০ ১০/২০ ১০/২০ 32

কাজের টেবিলের ব্যাসার্ধ মিমি 2250 2830 ২৮৩০/৩১৫০ ৩২০০/৩৬০০

টেবিলের গতির পরিসীমা r/min ২-৬৩ ২-৬৩ ২-৬৩ ২-৬৩

ধাপ 16 16 16 16

কাজের টেবিলের সর্বাধিক টর্ক KN.m 63 63 63 100

রেলের মাথা দ্রুত অতিক্রম করে মিমি/মিনিট 4000 4000 4000 4000

রাম ডান রেলহেডের উল্লম্ব ভ্রমণ কে 35 35 35 40

বাম রেলহেডের র্যাম উল্লম্ব ভ্রমণ kn 30 30 30 30

ডান রেলহোডের রেঞ্জ কাটার শক্তি মিমি/মিনিট ১-৫০ ১-৫০ ১-৫০ ১-৫০

ডান রেলহোডের রেঞ্জ কাটার শক্তি মিমি/মিনিট 0.১-১০০০ 0.১-১০০০ 0.১-১০০০ 0.১-১০০০

বাহুর যাত্রা মিমি 1000 1000 1000 1250

হাতের অংশ মিমি ২৫৫×২০০ ২৫৫×২০০ ২৫৫×২০০ 240×240

বাম এবং ডান রেলহেডের ঘূর্ণন ° ±30° ±30° ±30° ±30°

সরঞ্জামের অংশ মিমি ৪০×৫০ ৪০×৫০ ৪০×৫০ ৫০x৫০

প্রধান মোটরের শক্তি কিলোওয়াট 55 55 55 75

সামগ্রিক মাত্রা সেমি ৫৬৯×৪৭০×৪৮০/৫২০ ৬০৫×৪৪০×৪৯৩/৫৩৩ ৬৯০×৫১০×৪৮০/5২০ ৬৯০×৫১০×৪৮০/5২০

পণ্যের ছবি

আমরা প্রত্যক্ষ বিক্রয় টার্ন মেশিন প্রস্তুতকারক, ট্রেডিং কোম্পানি নয়,
যার মানে আমরা আপনাকে সেরা দাম দিতে পারি।

স্বাগতম আমাদের সাথে যোগাযোগ করুন:)
টেলিফোন/ওয়াটসঅ্যাপঃ+৮৬ ১৮০০৩৮৫১৮৯৮ (মিস ডোরা)
