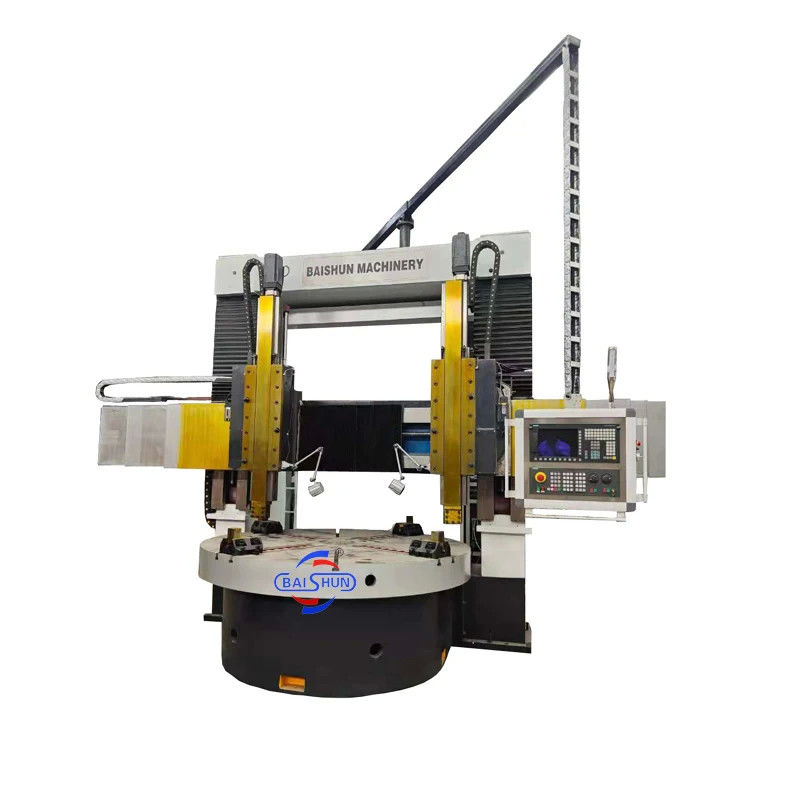

সিএনসি ইউনিভার্সাল উল্লম্ব টার্নিং টার্ন ডাবল কলাম উল্লম্ব টার্ন মেশিন CK5235

Name: সিএনসি ইউনিভার্সাল উল্লম্ব টার্নিং টার্ন ডাবল কলাম উল্লম্ব টার্ন মেশিন CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN MACHINERY, BAISHUN MACHINERY

সাক্ষ্যদান: CE/ISO9001

মডেল নম্বার: CK5235

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

মূল্য: $76,000.00/sets 1-4 sets

প্যাকেজিং বিবরণ: 1. Outside we will pack the product with plasitic to prevent wet. 1. বাইরে আমরা ভিজা রোধ ক

যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট

সেরা মূল্য পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
ডাবল কলাম ভার্টিকাল টার্ন মেশিন
,
সিএনসি ইউনিভার্সাল উল্লম্ব টার্ন মেশিন

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):

3500

Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):

৫০ ঘন্টা

মেশিনিং ক্ষমতা:

মাঝারি শুল্ক

স্পিন্ডেল বোর (মিমি):

130

বিছানার প্রস্থ (মিমি):

250 মিমি

স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):

30

স্পিন্ডেলের সংখ্যা:

যমজ

Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):

3500

অক্ষের সংখ্যা:

2

ভ্রমণ (X অক্ষ)(মিমি):

750 মিমি

ভ্রমণ (Z Axis)(mm):

1800 মিমি

অবস্থান নির্ভুলতা (মিমি):

±0.005

পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):

±0.005

মাত্রা (L*W*H):

৩৯৫০*৬৩০০*৪৩৫০ মিমি

ভোল্টেজ:

380v

সিএনসি কন্ট্রোল সিস্টেম:

জিএসকে, সিমেনস, ফ্যানুক

টুলপোস্ট ব্র্যান্ড:

হংদা

টুল পোস্ট স্টেশন:

4

ওজন (কেজি):

35000

পণ্যের নাম:

ইউনিভার্সাল সিএনসি উল্লম্ব টার্ন

ওয়ার্কপিসের সর্বাধিক ওজনঃ:

8000 কেজি

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):

3500

Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):

৫০ ঘন্টা

মেশিনিং ক্ষমতা:

মাঝারি শুল্ক

স্পিন্ডেল বোর (মিমি):

130

বিছানার প্রস্থ (মিমি):

250 মিমি

স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):

30

স্পিন্ডেলের সংখ্যা:

যমজ

Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি):

3500

অক্ষের সংখ্যা:

2

ভ্রমণ (X অক্ষ)(মিমি):

750 মিমি

ভ্রমণ (Z Axis)(mm):

1800 মিমি

অবস্থান নির্ভুলতা (মিমি):

±0.005

পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):

±0.005

মাত্রা (L*W*H):

৩৯৫০*৬৩০০*৪৩৫০ মিমি

ভোল্টেজ:

380v

সিএনসি কন্ট্রোল সিস্টেম:

জিএসকে, সিমেনস, ফ্যানুক

টুলপোস্ট ব্র্যান্ড:

হংদা

টুল পোস্ট স্টেশন:

4

ওজন (কেজি):

35000

পণ্যের নাম:

ইউনিভার্সাল সিএনসি উল্লম্ব টার্ন

ওয়ার্কপিসের সর্বাধিক ওজনঃ:

8000 কেজি

সিএনসি ইউনিভার্সাল উল্লম্ব টার্নিং টার্ন ডাবল কলাম উল্লম্ব টার্ন মেশিন CK5235

সিএনসি ইউনিভার্সাল উল্লম্ব টার্নিং টার্ন ডাবল কলাম উল্লম্ব টার্ন মেশিন CK5235

ডাবল কলাম উল্লম্ব টার্নটি যান্ত্রিক-বৈদ্যুতিক-হাইড্রোলিকের সংহতকরণের সাথে একটি উন্নত সরঞ্জাম, যা নতুন নকশা দর্শন এবং উত্পাদন প্রযুক্তি শোষণ করে।এটা CAD অপ্টিমাইজেশান নকশা উপায় গ্রহণ, দেশ বিদেশে উন্নত কার্যকরী উপাদান সজ্জিত করে। কাঠামোর ক্ষেত্রে এটি শক্তিশালী শক্তি, উচ্চ গতিশীল এবং স্ট্যাটিক অনমনীয়তা, উচ্চ নির্ভুলতা, ভারী লোড, উচ্চ দক্ষতা অর্জন করে,দীর্ঘ সেবা জীবনপ্রতিটি মেশিনের প্রধান প্রযুক্তিগত বৈশিষ্ট্যগুলি সংশ্লিষ্ট জাতীয় মানগুলির সাথে সামঞ্জস্যপূর্ণ।

মেশিনে ওয়ার্কটেবিল বেস, ওয়ার্কটেবিল, প্রধান ট্রান্সমিশন বক্স, গ্যান্ট্রি ফ্রেম, বিম, র্যাম টুল রিস্ট, ফিডিং বক্স, বৈদ্যুতিক সিস্টেম, অপারেশন স্টেশন, জলবাহী সিস্টেম, সুরক্ষা ডিভাইস ইত্যাদি রয়েছে।

গ্যান্ট্রি ফ্রেমঃ

গ্যারেন্ট্রি ফ্রেমটি বাম এবং ডান উল্লম্ব কলাম এবং একটি সংযোগ বিয়ার নিয়ে গঠিত। গ্যারেন্ট্রি এবং ওয়ার্কটেবিল বেসকে শক্তভাবে সিল করে একটি প্রতিরক্ষামূলক কাঠামো গঠিত হয়।গ্যান্ট্রি এর উপরের অংশটি বাম এবং ডান উত্তোলন বাক্সগুলিকে দ্বি-অক্ষীয় প্রসারিত এসি মোটর দ্বারা চালিত করেএই বাক্সগুলি, গিয়ার জোড়া, কৃমি গিয়ার জোড়া, এবং ডাবল লিড স্ক্রুগুলির সাথে, উল্লম্ব কলামগুলির গাইড রেলগুলির সাথে মরীচিটির উল্লম্ব চলাচল সক্ষম করে।

রশ্মি:

উচ্চ-শক্তি, কম চাপ লোহা castings থেকে তৈরি করা হয় সঠিক যন্ত্রপাতি জন্য সর্বোত্তম অনমনীয়তা, শক্তি, এবং দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করার জন্য। উল্লম্ব কলাম সামনে অবস্থিত,লাইম গাইড রেল বরাবর উল্লম্বভাবে সরানো হয়. গড়ের পিছনে চারটি হাইড্রোলিক clamping পয়েন্ট দিয়ে সজ্জিত করা হয়, যখন পাশের টুল রিস্ট জন্য খাওয়ানোর বাক্স আছে।

মেশিন প্যারামিটার

বিশেষ উল্লেখ ইউনিট CK5225 CK5231 CK5240Q CK5240

সর্বাধিক ঘূর্ণন ব্যাসার্ধ মিমি 2500 3150 4000 4000

ওয়ার্কপিসের সর্বোচ্চ উচ্চতা মিমি 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500

ওয়ার্কপিসের সর্বাধিক ওজন টি ১০/২০ ১০/২০ ১০/২০ 32

কাজের টেবিলের ব্যাসার্ধ মিমি 2250 2830 ২৮৩০/৩১৫০ ৩২০০/৩৬০০

টেবিলের গতির পরিসীমা r/min ২-৬৩ ২-৬৩ ২-৬৩ ২-৬৩

ধাপ 16 16 16 16

কাজের টেবিলের সর্বাধিক টর্ক KN.m 63 63 63 100

রেলের মাথা দ্রুত অতিক্রম করে মিমি/মিনিট 4000 4000 4000 4000

রাম ডান রেলহেডের উল্লম্ব ভ্রমণ কে 35 35 35 40

বাম রেলহেডের র্যাম উল্লম্ব ভ্রমণ kn 30 30 30 30

ডান রেলহোডের রেঞ্জ কাটার শক্তি মিমি/মিনিট ১-৫০ ১-৫০ ১-৫০ ১-৫০

ডান রেলহোডের রেঞ্জ কাটার শক্তি মিমি/মিনিট 0.১-১০০০ 0.১-১০০০ 0.১-১০০০ 0.১-১০০০

বাহুর যাত্রা মিমি 1000 1000 1000 1250

হাতের অংশ মিমি ২৫৫×২০০ ২৫৫×২০০ ২৫৫×২০০ 240×240

বাম এবং ডান রেলহেডের ঘূর্ণন ° ±30° ±30° ±30° ±30°

সরঞ্জামের অংশ মিমি ৪০×৫০ ৪০×৫০ ৪০×৫০ ৫০x৫০

প্রধান মোটরের শক্তি কিলোওয়াট 55 55 55 75

সামগ্রিক মাত্রা সেমি ৫৬৯×৪৭০×৪৮০/৫২০ ৬০৫×৪৪০×৪৯৩/৫৩৩ ৬৯০×৫১০×৪৮০/5২০ ৬৯০×৫১০×৪৮০/5২০

পণ্যের ছবি
