পণ্যের বর্ণনা

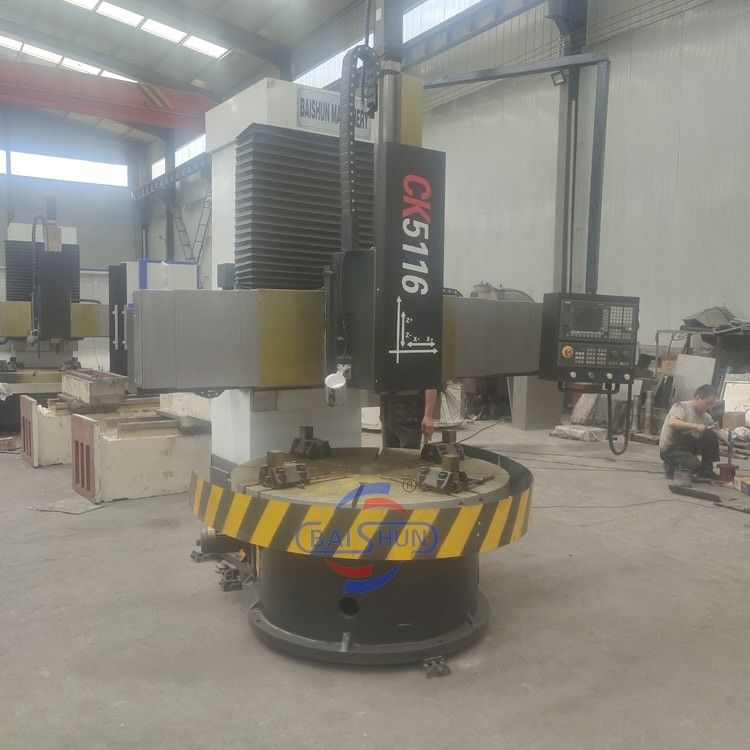

ভাল বিক্রয় পরে এবং গ্যারান্টি সঙ্গে উচ্চ মানের ব্যবহৃত CNC উল্লম্ব টার্ন মেশিন
সিএনসি উল্লম্ব টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি একটি যন্ত্রপাতি যা উচ্চ নির্ভুলতা এবং দক্ষতার সাথে ধাতব উপাদানগুলি ঘুরিয়ে কাটাতে ব্যবহৃত হয়।
সিএনসি উল্লম্ব লেদারের একটি উল্লম্ব স্পিন্ডল রয়েছে যা ওয়ার্কপিসটি ধরে রাখে এবং ঘোরায়। এগুলি উত্পাদন শিল্পে বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন,এবং এয়ারস্পেস অংশ. তারা একটি উচ্চ আকার অনুপাত সঙ্গে উপাদান ঘুরানোর জন্য বিশেষভাবে দরকারী।
উপরন্তু, সিএনসি উল্লম্ব টার্ন অত্যন্ত স্বয়ংক্রিয় এবং মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে, যেমন বাঁক, ড্রিলিং, ড্রিলিং, থ্রেডিং, এবং ফ্রিজিং,ন্যূনতম মানুষের হস্তক্ষেপের সাথে.
সামগ্রিকভাবে, সিএনসি উল্লম্ব টার্নগুলি একটি বহুমুখী এবং দক্ষ মেশিনিং সরঞ্জাম যা উচ্চ নির্ভুলতা এবং অটোমেশন ক্ষমতা সরবরাহ করে,এবং এই কারণেই এটি আধুনিক উৎপাদন প্রক্রিয়ার একটি অপরিহার্য উপাদান করে তোলে.
মূল বৈশিষ্ট্য:
টেবিলে উচ্চ নির্ভুলতার থ্রাস্ট বল রোলিং গাইডওয়ে এবং ১.৬ মিটার ব্যাসার্ধের স্লাইড গাইডওয়ে ব্যবহার করা হয়।
কলাম ক্রস রেল উচ্চ-শক্তি এবং অত্যন্ত পরিধান-প্রতিরোধী গ্রে কাস্ট লোহা থেকে তৈরি।
উভয় অনুভূমিক এবং উল্লম্ব দিকের গাইডওয়ে জোড়া পরিধান-প্রতিরোধী গ্রে castালাই লোহার তৈরি করা হয়।
র্যাম এবং সাইড হেডের রেল গাইডওয়ে পৃষ্ঠটি মাঝারি ফ্রিকোয়েন্সি হার্ডিং এবং রোলিং গ্রিল ফিনিস মেশিনিংয়ের মধ্য দিয়ে যায়।
নীচের স্টেশনে একটি নতুন ধরনের কালো ক্রোমিয়াম প্লেন রয়েছে।
রেলের মাথাটি অনুভূমিক এবং উল্লম্ব ট্রান্সমিশনের জন্য একটি সীসা স্ক্রু দিয়ে সজ্জিত।
পঞ্চকোণীয় টাওয়ার পিনিয়ন প্লেট সূচক অবস্থানের ক্ষেত্রে উচ্চ শক্তি এবং অনমনীয়তা নিশ্চিত করে।
ক্রস লুব্রিকেশন একটি হ্যান্ড পাম্পের মাধ্যমে তেল দিয়ে সরবরাহ করা হয়।
মেশিন প্যারামিটার
| মডেল |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| কাজের টেবিলের ব্যাসার্ধ (মিমি) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) |
৩০-২৬০ |
২০-১৮০ |
6.৩-২০০ |
১৫-১৬০ |
3.২-১০০ |
2.2-70 |
| খাওয়ানোর সিরিজ |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
| সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) |
0.২৫-৯০ |
0.২৫-৯০ |
0.8-86 |
0.২৫-৯০ |
0.8-86 |
0.8-86 |
| ক্রস লাইম ভ্রমণ (মিমি) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) |
450 |
500 |
650 |
750 |
800 |
800 |
| কাটার বারের সেকশনের আকার (মিমি) |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
| প্রধান মোটর শক্তি (কেডব্লিউ) |
11 |
15 |
22 |
15 |
30 |
30 |
উল্লম্ব টার্ন মেশিনবৈশিষ্ট্যঃ
টেবিলটি উচ্চ নির্ভুলতার থ্রাস্ট বল রোলিং গাইডওয়ে এবং 1.6 মিটার ব্যাসার্ধের স্লাইড গাইডওয়ে গ্রহণ করে।
কলাম ক্রস রেল উচ্চ শক্তিশালী এবং উচ্চ পরিধান প্রতিরোধের গ্রে castালাই লোহা গ্রহণ করে।
অনুভূমিক এবং উল্লম্ব দিকের গাইডওয়েগুলির কাল্পনিক জোড়া পরিধান-প্রতিরোধী ধূসর castালাই লোহা গ্রহণ করে।
রেলের র্যাম গাইডওয়ে পৃষ্ঠ, সাইড হেড মাঝারি ফ্রিকোয়েন্সি হার্ড রোলিং গ্রিল ফিনিস মেশিনিং গ্রহণ করে।
বোতামের জন্য নতুন ধরনের কালো ক্রোমিয়াম প্লেন।
রেলের মাথাটি অনুভূমিক এবং উল্লম্ব ট্রান্সমিশনের জন্য সীসা স্ক্রু দিয়ে ডিজাইন করা হয়েছে।
উচ্চ দৃঢ়তা এবং অনমনীয়তার সাথে পেন্টাগোনাল টাওয়ার পিনিয়ন প্লেট সূচক অবস্থান।
ক্রস লুব্রিকেশন হ্যান্ড পাম্প দ্বারা তেল সরবরাহ করা হয়।
