পণ্যের সারসংক্ষেপঃ

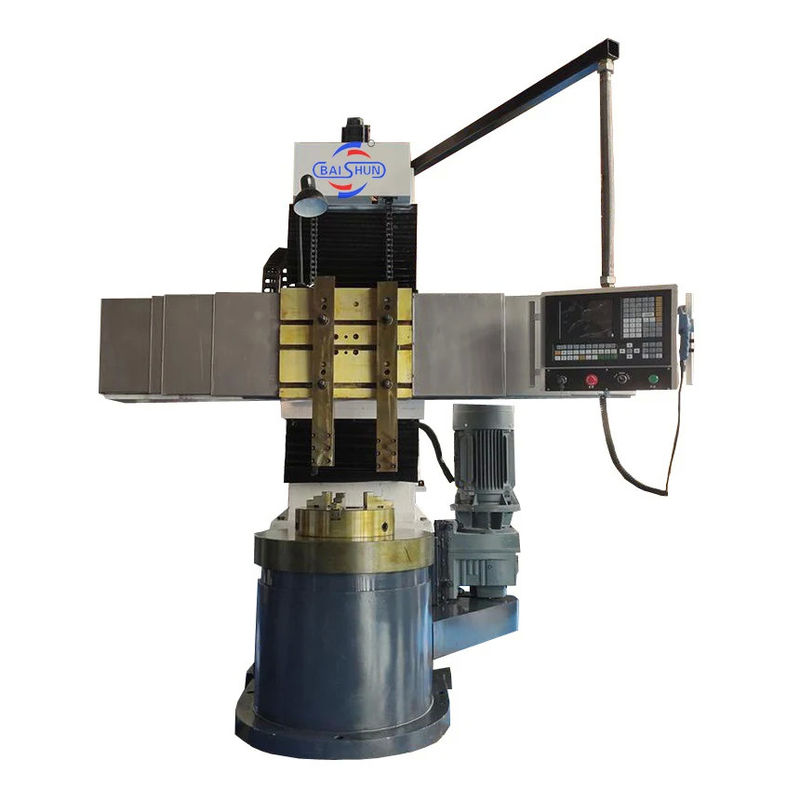

উল্লম্ব সিএনসি টার্ন, যা উল্লম্ব টার্নিং সেন্টার নামেও পরিচিত, এটি ধাতব উপাদানগুলি সঠিকভাবে এবং দক্ষতার সাথে ঘুরিয়ে কাটাতে ধাতব কাজের ক্ষেত্রে ব্যবহৃত একটি শক্তিশালী মেশিন।এর উল্লম্ব স্পিন্ডল যা কাজ টুকরা ধরে এবং ঘোরান, এটি বিভিন্ন উত্পাদন শিল্পে জনপ্রিয়তা অর্জন করেছে। এটি বড় এবং ভারী উপাদান যেমন গিয়ার, টারবাইন এবং এয়ারস্পেস অংশ উত্পাদন মধ্যে excels,বিশেষ করে উচ্চ আকার অনুপাতের সাথে.
উপরন্তু, CNC উল্লম্ব টার্ন উন্নত অটোমেশন বৈশিষ্ট্য দিয়ে সজ্জিত করা হয়, যা ন্যূনতম মানুষের হস্তক্ষেপের অনুমতি দেয়। এটি মেশিনিং অপারেশন বিস্তৃত সঞ্চালন প্রোগ্রাম করা যেতে পারে,ঘুরানো সহ, ড্রিলিং, বিরিলিং, থ্রেডিং এবং ফ্রিজিং। বহুমুখিতা, উচ্চ নির্ভুলতা এবং অটোমেশন সরবরাহ করে, সিএনসি উল্লম্ব টার্নটি আধুনিক উত্পাদন প্রক্রিয়াগুলিতে একটি অপরিহার্য সরঞ্জাম হয়ে উঠেছে।
1. সামগ্রিক বিন্যাস
মেশিন টুলস প্রধানত টেবিল, টেবিল বেস, কলাম, মরীচি, উল্লম্ব ছুরি ফ্রেম রচনা দ্বারা। মেশিন টুলস বেস HT250 ঢালাই লোহা ব্যবহার করা হয়, রজন বালি প্রক্রিয়া ব্যবহার, স্টিউ আগুন পরে ঢালাই,পক্বতা চিকিত্সা পরে রুক্ষ প্রক্রিয়াকরণ (কৃত্রিম পক্বতা এবং কম্পন পক্বতা). কাস্টিং গুণমান এবং ফাটল ছাড়া নির্ভরযোগ্য, pores, সঙ্কুচিত এবং সাদা মুখ টিস্যু, stew আগুন দ্বারা কাস্টিং,একটি স্থিতিশীল সংগঠনের সাথে পক্বতা চিকিত্সা পণ্যের গুণমান শংসাপত্রের স্থিতিশীলতার সময় মেশিনের ব্যবহার নিশ্চিত করার জন্য গলিত লোহার রাসায়নিক রচনা বিশ্লেষণ প্রতিবেদন সরবরাহ করতে, তাপ চিকিত্সা রিপোর্ট এবং তাপ চিকিত্সা তাপমাত্রা সময় বক্ররেখা।
2. প্রধান ড্রাইভ
প্রধান ড্রাইভ প্রধান মোটর, গতি রূপান্তর জন্য গিয়ার বক্স 16 গিয়ার গতি মাধ্যমে।বক্সের গিয়ারগুলি ট্রান্সমিশনের নির্ভুলতা এবং দক্ষতা নিশ্চিত করতে এবং গোলমাল হ্রাস করতে এবং কম্পন হ্রাস করার জন্য নিষ্ক্রিয় এবং গ্রাউন্ড করা হয়.
3. ওয়ার্কবেঞ্চ
টেবিলে টেবিল, টেবিল বেস, স্পিন্ডল উপাদান এবং ট্রান্সমিশন প্রক্রিয়া, টেবিল এবং সামগ্রিক ঢালাই প্রক্রিয়াকরণের জন্য টেবিল বেস রয়েছে।টেবিল গাইড পৃষ্ঠ একটি অ্যালুমিনিয়াম খাদ গাইড প্লেট সঙ্গে inlaid হয় এবং একটি চাপ তেল একটি গতিশীল চাপ রেল গঠন করতে গাইড রেল মধ্যে ইনজেকশন করা হয়তাই টেবিল বহন ক্ষমতা, উচ্চ নির্ভুলতা ঘূর্ণন।
4.বিম
রশ্মিটি স্তম্ভের উপরে এবং নীচে চলে। রশ্মিটি একটি ছুরি ফিড ড্রাইভ প্রক্রিয়া, একটি রশ্মি clamping প্রক্রিয়া এবং একটি জলবাহী ডিভাইস গঠিত।মরীচি উপর স্বয়ংক্রিয় তৈলাক্তকরণ তেল পাম্প একটি সেট ইনস্টল করুন, রেলের পৃষ্ঠকে তৈলাক্ত করার প্রয়োজন অনুযায়ী।
5. উল্লম্ব ছুরি ফ্রেম
Z-অক্ষ, সার্ভো মোটর ড্রাইভ দ্বারা Z-অক্ষ, গ্রহীয় হ্রাসকারী মাধ্যমে টর্ক বৃদ্ধি,ইলেকট্রোম্যাগনেটিক ক্লাচ সুইচ দ্বারা নিয়ন্ত্রণ দুই অক্ষ এবং বিভিন্ন জটিল প্রক্রিয়াকরণ অর্জন করতে একে অপরের লক.
6হাইড্রোলিক সিস্টেম
হাইড্রোলিক সিস্টেমে রয়েছেঃ টেবিল ডায়নামিক চাপ সিস্টেম, প্রধান ড্রাইভ ট্রান্সমিশন সিস্টেম, মরীচি clamping এবং হাইড্রোলিক সিস্টেম, উল্লম্ব ছুরি ফ্রেম হাইড্রোলিক ভারসাম্য সিস্টেম।হাইড্রোলিক সিস্টেম খুবই গুরুত্বপূর্ণ, মেশিন তৈলাক্তকরণ, গতিশীল চাপ রেল স্থিতিশীলতা, হাইড্রোলিক সিস্টেমের স্থিতিশীলতা এবং বিনিময়যোগ্যতা নিশ্চিত করতে।
মেশিন প্যারামিটার
| মডেল |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| কাজের টেবিলের ব্যাসার্ধ (মিমি) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) |
৩০-২৬০ |
২০-১৮০ |
6.৩-২০০ |
১৫-১৬০ |
3.২-১০০ |
2.2-70 |
| খাওয়ানোর সিরিজ |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
স্টেপলেস |
| সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) |
0.২৫-৯০ |
0.২৫-৯০ |
0.8-86 |
0.২৫-৯০ |
0.8-86 |
0.8-86 |
| ক্রস লাইম ভ্রমণ (মিমি) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) |
450 |
500 |
650 |
750 |
800 |
800 |
| কাটার বারের সেকশনের আকার (মিমি) |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
৩০*৪০ |
| প্রধান মোটর শক্তি (কেডব্লিউ) |
11 |
15 |
22 |
15 |
30 |
30 |
