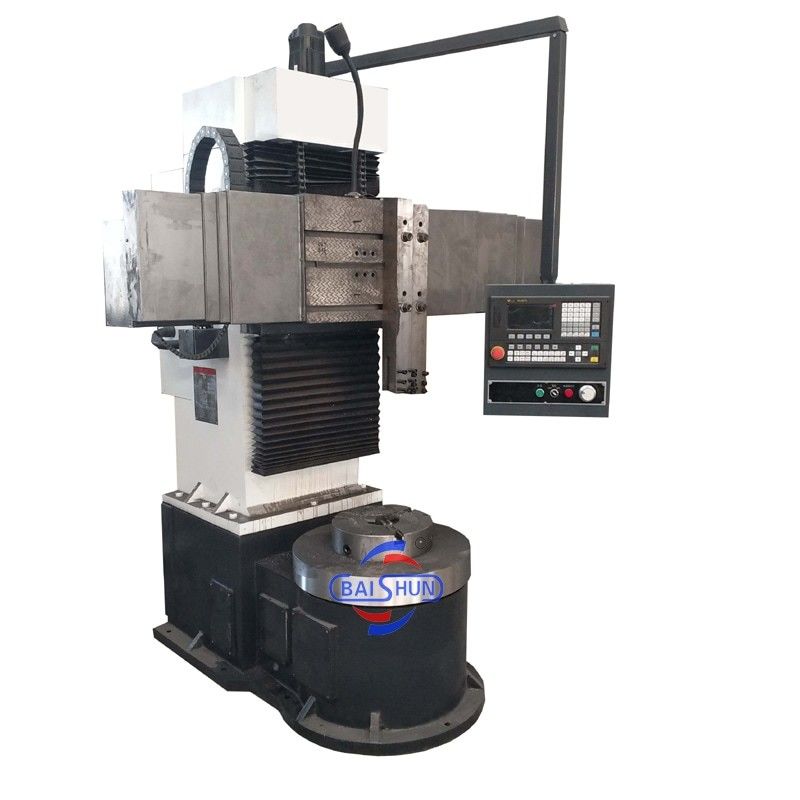

স্বয়ংক্রিয় একক কলাম সিএনসি উল্লম্ব টাওয়ার টার্ন ঢালাই লোহা ধাতু ইস্পাত কাটিং

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN MACHINERY

সাক্ষ্যদান: CE,ISO

মডেল নম্বার: CK5112

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন

ডেলিভারি সময়: 30-35 কাজের দিন

পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

ঢালাই লোহা উল্লম্ব টাওয়ার টার্ন

,

স্বয়ংক্রিয় উল্লম্ব টাওয়ার টার্ন

Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):
2600
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
30
অক্ষের সংখ্যা:
2
ভ্রমণ (X অক্ষ)(মিমি):
1000 মিমি
ভ্রমণ (Z Axis)(mm):
700 মিমি
অবস্থান নির্ভুলতা (মিমি):
±0.005
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.003
মাত্রা (L*W*H):
২৩৬০*২২৮০*২৮০০ মিমি
টুল পোস্ট স্টেশন:
4
ওজন (কেজি):
8000
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি):
2600
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
30
অক্ষের সংখ্যা:
2
ভ্রমণ (X অক্ষ)(মিমি):
1000 মিমি
ভ্রমণ (Z Axis)(mm):
700 মিমি
অবস্থান নির্ভুলতা (মিমি):
±0.005
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.003
মাত্রা (L*W*H):
২৩৬০*২২৮০*২৮০০ মিমি
টুল পোস্ট স্টেশন:
4
ওজন (কেজি):
8000
স্বয়ংক্রিয় একক কলাম সিএনসি উল্লম্ব টাওয়ার টার্ন ঢালাই লোহা ধাতু ইস্পাত কাটিং
পণ্যের বর্ণনা


চীন গরম বিক্রয় মাল্টি-উদ্দেশ্য সিএনসি উল্লম্ব টার্নিং টার্ন লোহার ধাতু, অ-লোহার ধাতু এবং আংশিক অ-ধাতব উপাদান প্রক্রিয়া করার জন্য উপযুক্ত,এবং শেষ মুখ ঘুরিয়ে প্রক্রিয়াকরণ অর্জন করতে পারে, অভ্যন্তরীণ এবং বাইরের সিলিন্ডারিক পৃষ্ঠ, অভ্যন্তরীণ এবং বাইরের বৃত্তাকার শঙ্কু পৃষ্ঠ এবং ড্রিলিং, প্রসারিত, গর্ত reaming। প্রধান ট্রান্সমিশন স্পিন্ডেল এসি সার্ভো মোটর দ্বারা চালিত হয়,হাইড্রোলিক গিয়ার পরিবর্তন এবং দুই গিয়ার ধাপ কম গতি নিয়ন্ত্রণওয়ার্কটেবিলটি ম্যানুয়াল ৪-জাল একক গতির চাক।


1. সামগ্রিক বিন্যাস
মেশিন টুলস প্রধানত টেবিল, টেবিল বেস, কলাম, মরীচি, উল্লম্ব ছুরি ফ্রেম রচনা দ্বারা। মেশিন টুলস বেস HT250 ঢালাই লোহা ব্যবহার করা হয়, রজন বালি প্রক্রিয়া ব্যবহার, স্টিউ আগুন পরে ঢালাই,পক্বতা চিকিত্সা পরে রুক্ষ প্রক্রিয়াকরণ (কৃত্রিম পক্বতা এবং কম্পন পক্বতা). কাস্টিং গুণমান এবং ফাটল ছাড়া নির্ভরযোগ্য, pores, সঙ্কুচিত এবং সাদা মুখ টিস্যু, stew আগুন দ্বারা কাস্টিং,একটি স্থিতিশীল সংগঠনের সাথে পক্বতা চিকিত্সা পণ্যের গুণমান শংসাপত্রের স্থিতিশীলতার সময় মেশিনের ব্যবহার নিশ্চিত করার জন্য গলিত লোহার রাসায়নিক রচনা বিশ্লেষণ প্রতিবেদন সরবরাহ করতে, তাপ চিকিত্সা রিপোর্ট এবং তাপ চিকিত্সা তাপমাত্রা সময় বক্ররেখা।



2. প্রধান ড্রাইভ

প্রধান ড্রাইভ প্রধান মোটর, গতি রূপান্তর জন্য গিয়ার বক্স 16 গিয়ার গতি মাধ্যমে।বক্সের গিয়ারগুলি ট্রান্সমিশনের নির্ভুলতা এবং দক্ষতা নিশ্চিত করতে এবং গোলমাল হ্রাস করতে এবং কম্পন হ্রাস করার জন্য নিষ্ক্রিয় এবং গ্রাউন্ড করা হয়.



3. ওয়ার্কবেঞ্চ

টেবিলে টেবিল, টেবিল বেস, স্পিন্ডল উপাদান এবং ট্রান্সমিশন প্রক্রিয়া, টেবিল এবং সামগ্রিক ঢালাই প্রক্রিয়াকরণের জন্য টেবিল বেস রয়েছে।টেবিল গাইড পৃষ্ঠ একটি অ্যালুমিনিয়াম খাদ গাইড প্লেট সঙ্গে inlaid হয় এবং একটি চাপ তেল একটি গতিশীল চাপ রেল গঠন করতে গাইড রেল মধ্যে ইনজেকশন করা হয়তাই টেবিল বহন ক্ষমতা, উচ্চ নির্ভুলতা ঘূর্ণন।



4.বিম

রশ্মিটি স্তম্ভের উপরে এবং নীচে চলে। রশ্মিটি একটি ছুরি ফিড ড্রাইভ প্রক্রিয়া, একটি রশ্মি clamping প্রক্রিয়া এবং একটি জলবাহী ডিভাইস গঠিত।মরীচি উপর স্বয়ংক্রিয় তৈলাক্তকরণ তেল পাম্প একটি সেট ইনস্টল করুন, রেলের পৃষ্ঠকে তৈলাক্ত করার প্রয়োজন অনুযায়ী।



5. উল্লম্ব ছুরি ফ্রেম

Z-অক্ষ, সার্ভো মোটর ড্রাইভ দ্বারা Z-অক্ষ, গ্রহীয় হ্রাসকারী মাধ্যমে টর্ক বৃদ্ধি,ইলেকট্রোম্যাগনেটিক ক্লাচ সুইচ দ্বারা নিয়ন্ত্রণ দুই অক্ষ এবং বিভিন্ন জটিল প্রক্রিয়াকরণ অর্জন করতে একে অপরের লক.



6হাইড্রোলিক সিস্টেম

হাইড্রোলিক সিস্টেমে রয়েছেঃ টেবিল ডায়নামিক চাপ সিস্টেম, প্রধান ড্রাইভ ট্রান্সমিশন সিস্টেম, মরীচি clamping এবং হাইড্রোলিক সিস্টেম, উল্লম্ব ছুরি ফ্রেম হাইড্রোলিক ভারসাম্য সিস্টেম।হাইড্রোলিক সিস্টেম খুবই গুরুত্বপূর্ণ, মেশিন তৈলাক্তকরণ, গতিশীল চাপ রেল স্থিতিশীলতা, হাইড্রোলিক সিস্টেমের স্থিতিশীলতা এবং বিনিময়যোগ্যতা নিশ্চিত করতে।

মেশিন প্যারামিটার



মডেল CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) 800 1200 1200 1600 2000 2600
কাজের টেবিলের ব্যাসার্ধ (মিমি) 700 1000 1000 1400 1800 2200
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) 800 1000 1000 1200 1250 1400
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) 1500 1500 3200 3200 8000 8000
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) ৩০-২৬০ ২০-১৮০ 6.৩-২০০ ১৫-১৬০ 3.২-১০০ 2.2-70
খাওয়ানোর সিরিজ স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস স্টেপলেস
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) 0.২৫-৯০ 0.২৫-৯০ 0.8-86 0.২৫-৯০ 0.8-86 0.8-86
ক্রস লাইম ভ্রমণ (মিমি) 500 1000 650 1200 890 1090
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) 500 700 700 900 1115 1400
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) 450 500 650 750 800 800
কাটার বারের সেকশনের আকার (মিমি) ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০ ৩০*৪০
প্রধান মোটর শক্তি (কেডব্লিউ) 11 15 22 15 30 30
