পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: BAISHUN MACHINERY
সাক্ষ্যদান: CE/ISO9001
মডেল নম্বার: CK5123
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: 1. বাইরে আমরা প্লাস্টিক দিয়ে পণ্যটি প্যাক করব যাতে ভিজা না হয়।2. সিএনসি উল্লম্ব টার্ন মেশিনের বাইর
ডেলিভারি সময়: 30-35 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 20 সেট/সেট
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
2300 |
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম): |
১৬০ ঘূর্ণন প্রতি ঘণ্টায় |
মেশিনিং ক্ষমতা: |
মাঝারি শুল্ক |
স্পিন্ডেল বোর (মিমি): |
130 |
বিছানার প্রস্থ (মিমি): |
250 মিমি |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
55 |
স্পিন্ডেলের সংখ্যা: |
একক |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
2300 |
অক্ষের সংখ্যা: |
2 |
ভ্রমণ (X অক্ষ)(মিমি): |
1300 মিমি |
ভ্রমণ (Z Axis)(mm): |
750 মিমি |
অবস্থান নির্ভুলতা (মিমি): |
±0.005 |
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি): |
±0.005 |
মাত্রা (L*W*H): |
3050*4500*3450 মিমি |
ভোল্টেজ: |
380v |
টুল পোস্ট স্টেশন: |
4 |
ওজন (কেজি): |
60000 |
পণ্যের নাম: |
VTL একক ডাবল কলাম মেশিনিং টুলস উল্লম্ব টার্নিং টার্ন |
Max. সর্বোচ্চ Length of Workpiece (mm) ওয়ার্কপিসের দৈর্ঘ্য (মিমি): |
2300 |
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম): |
১৬০ ঘূর্ণন প্রতি ঘণ্টায় |
মেশিনিং ক্ষমতা: |
মাঝারি শুল্ক |
স্পিন্ডেল বোর (মিমি): |
130 |
বিছানার প্রস্থ (মিমি): |
250 মিমি |
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট): |
55 |
স্পিন্ডেলের সংখ্যা: |
একক |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
2300 |
অক্ষের সংখ্যা: |
2 |
ভ্রমণ (X অক্ষ)(মিমি): |
1300 মিমি |
ভ্রমণ (Z Axis)(mm): |
750 মিমি |
অবস্থান নির্ভুলতা (মিমি): |
±0.005 |
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি): |
±0.005 |
মাত্রা (L*W*H): |
3050*4500*3450 মিমি |
ভোল্টেজ: |
380v |
টুল পোস্ট স্টেশন: |
4 |
ওজন (কেজি): |
60000 |
পণ্যের নাম: |
VTL একক ডাবল কলাম মেশিনিং টুলস উল্লম্ব টার্নিং টার্ন |
পণ্যের বর্ণনা

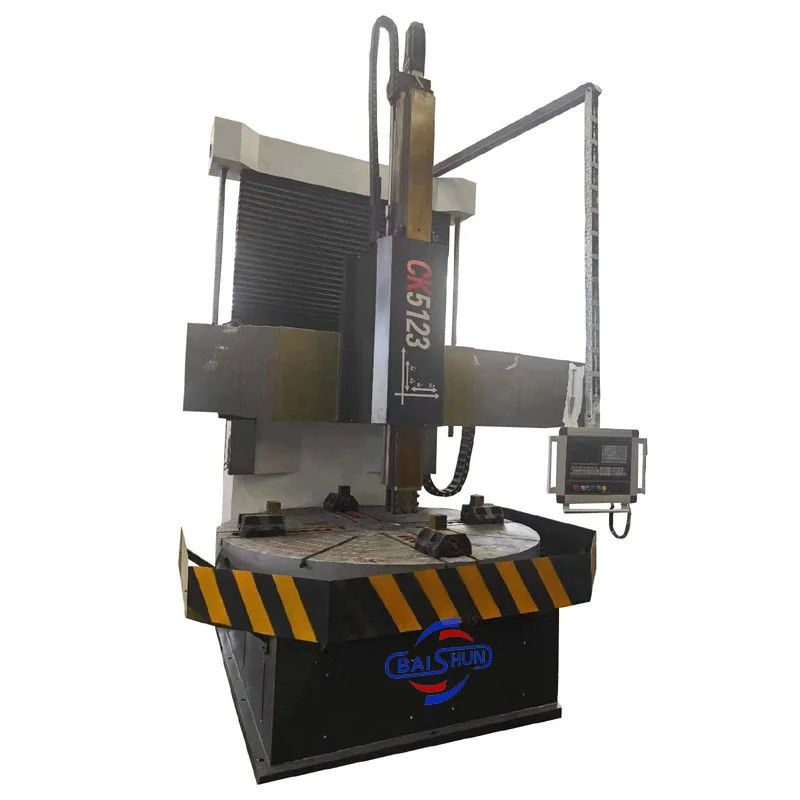

টর্নোস মেটাল ভিটিএল একক ডাবল কলাম মেশিনিং টুলস উল্লম্ব টার্নিং টার্ন
সিএনসি উল্লম্ব টার্নটি চমৎকার পারফরম্যান্স, প্রযুক্তির বিস্তৃত, উচ্চ উৎপাদনশীলতা।
উন্নত মেশিন ডিজাইন এবং উত্পাদন প্রযুক্তির উপর ভিত্তি করে, সর্বশেষ নকশা দর্শন গ্রহণ, এবং গভীর কর্পোরেট সংস্কৃতি একত্রিত,আমাদের কোম্পানি অ্যানিমট্রনিক্স এবং হাইড্রোলিক্স ইন্টিগ্রেশন সঙ্গে একটি ধরনের সূক্ষ্ম মেশিন টুলস উন্নত করেছে, এবং বিদেশী এবং দেশীয় গ্রাহকদের জন্য বিশ্বমানের পণ্য সরবরাহ করে।
উচ্চ ঘূর্ণন নির্ভুলতা এবং পর্যাপ্ত অনমনীয়তা এবং তীব্রতা সঙ্গে টার্ন করতে, টেবিল ইন্টিগ্রেটেড ঢালাই এবং তাপ সমান্তরাল কাঠামো গ্রহণ,প্রধান শ্যাফ্ট লেয়ার উচ্চ নির্ভুলতা ডাবল সারি সিলিন্ডারিক রোলার লেয়ার, এবং টেবিল গাইডওয়ে.
* যেহেতু আমরা আমাদের পণ্যগুলিকে উন্নত করার জন্য ক্রমাগত কাজ করছি, তাই আমরা এই তথ্য তথ্য আপডেট করার অধিকার সংরক্ষণ করি। এটি নোটিশ ছাড়াই পরিবর্তিত হতে পারে।
সিএনসি উল্লম্ব টার্ন একটি বড় মেশিন যা একটি বিস্তৃত রেডিয়াল আকার এবং অপেক্ষাকৃত ছোট অক্ষীয় আকারের সাথে বড় এবং ভারী ওয়ার্কপিস পরিচালনার জন্য ব্যবহৃত হয়। এটি জটিল আকারের ওয়ার্কপিসগুলি প্রক্রিয়া করার জন্য ডিজাইন করা হয়েছে,যেমন সিলিন্ডারিক পৃষ্ঠতল, শেষ পৃষ্ঠতল, শঙ্কু পৃষ্ঠতল, সিলিন্ডারিক গর্ত, শঙ্কু গর্ত, এবং আরও অনেক কিছু।এটি থ্রেড কাটার মতো অপারেশনও করতে পারে, গোলাকার পৃষ্ঠের ঘুরানো, অনুকরণ যন্ত্রপাতি এবং গ্রিলিং। অনুভূমিক টার্নগুলির বিপরীতে যেখানে ওয়ার্কপিসগুলি অনুভূমিকভাবে clamped, উল্লম্ব টার্নটির প্রধান স্পিন্ডল অক্ষ উল্লম্বভাবে সাজানো হয়,এবং কাজের টেবিল অনুভূমিকভাবে অবস্থিত. এই বিন্যাস workpieces clamping এবং aligning জন্য এটি আরো সুবিধাজনক করে তোলে. উপরন্তু, এই সেটআপ spindle এবং bearings উপর লোড হ্রাস,যা উল্লম্ব টার্নকে দীর্ঘ সময় ধরে তার নির্ভুলতা বজায় রাখতে সক্ষম করে.
মেশিন প্যারামিটার
মডেল | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
উল্লম্ব টুল রিস্টের সর্বাধিক ঘূর্ণন ব্যাসার্ধ (মিমি) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
কাজের টেবিলের ব্যাসার্ধ (মিমি) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) | ৩০-২৬০ | ২০-১৮০ | 6.৩-২০০ | ১৫-১৬০ | 3.২-১০০ | 2.2-70 |
খাওয়ানোর সিরিজ | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস | স্টেপলেস |
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) | 0.২৫-৯০ | 0.২৫-৯০ | 0.8-86 | 0.২৫-৯০ | 0.8-86 | 0.8-86 |
ক্রস লাইম ভ্রমণ (মিমি) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) | 500 | 700 | 700 | 900 | 1115 | 1400 |
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) | 450 | 500 | 650 | 750 | 800 | 800 |
কাটার বারের সেকশনের আকার (মিমি) | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ |
প্রধান মোটর শক্তি (কেডব্লিউ) | 11 | 15 | 22 | 15 | 30 | 30 |
