পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: BAISHUN MACHINERY
সাক্ষ্যদান: ISO
মডেল নম্বার: CK5112
দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন
ডেলিভারি সময়: 45 কর্মদিবস
পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 50 সেট/সেট
মেশিনের নাম: |
স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন |
স্পিন্ডেলের সংখ্যা: |
একক |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
1200 |
কর্মসূচি: |
1000 মিমি |
অক্ষের সংখ্যা: |
2 |
ভ্রমণ (X অক্ষ)(মিমি): |
500 মিমি |
ভ্রমণ (Z Axis)(mm): |
700 মিমি |
অবস্থান নির্ভুলতা (মিমি): |
±0.005 |
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি): |
±0.005 |
মাত্রা (L*W*H): |
2350*2350 *2700mm |
মেশিনের নাম: |
স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন |
স্পিন্ডেলের সংখ্যা: |
একক |
Max. সর্বোচ্চ Turned Length (mm) ঘুরানো দৈর্ঘ্য (মিমি): |
1200 |
কর্মসূচি: |
1000 মিমি |
অক্ষের সংখ্যা: |
2 |
ভ্রমণ (X অক্ষ)(মিমি): |
500 মিমি |
ভ্রমণ (Z Axis)(mm): |
700 মিমি |
অবস্থান নির্ভুলতা (মিমি): |
±0.005 |
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি): |
±0.005 |
মাত্রা (L*W*H): |
2350*2350 *2700mm |
নতুন সি কে ৫১১২২ মেটাল টার্নিং টার্ন অটোমেটিক সি এন সি ভেরিকাল টার্ন মেশিন
সিএনসি উল্লম্ব টার্নটি চমৎকার পারফরম্যান্স, প্রযুক্তির বিস্তৃত, উচ্চ উৎপাদনশীলতা।
উন্নত মেশিন ডিজাইন এবং উত্পাদন প্রযুক্তির উপর ভিত্তি করে, সর্বশেষ নকশা দর্শন গ্রহণ, এবং গভীর কর্পোরেট সংস্কৃতি একত্রিত,আমাদের কোম্পানি অ্যানিমট্রনিক্স এবং হাইড্রোলিক্স ইন্টিগ্রেশন সঙ্গে একটি ধরনের সূক্ষ্ম মেশিন টুলস উন্নত করেছে, এবং বিদেশী এবং দেশীয় গ্রাহকদের জন্য বিশ্বমানের পণ্য সরবরাহ করে।
উচ্চ ঘূর্ণন নির্ভুলতা এবং পর্যাপ্ত অনমনীয়তা এবং তীব্রতা সঙ্গে টার্ন করতে, টেবিল ইন্টিগ্রেটেড ঢালাই এবং তাপ সমান্তরাল কাঠামো গ্রহণ,প্রধান শ্যাফ্ট লেয়ার উচ্চ নির্ভুলতা ডাবল সারি সিলিন্ডারিক রোলার লেয়ার, এবং টেবিল গাইডওয়ে.
যেহেতু আমরা আমাদের পণ্য উন্নত করার জন্য ক্রমাগত কাজ করছি, আমরা এই তথ্য তথ্য আপডেট করার অধিকার সংরক্ষণ করি। এটি নোটিশ ছাড়াই পরিবর্তন সাপেক্ষে
সিএনসি উল্লম্ব টার্ন একটি ধরণের বৃহত যান্ত্রিক সরঞ্জাম, যা বড় এবং ভারী ওয়ার্কপিসগুলিকে বড় রেডিয়াল আকার এবং তুলনামূলকভাবে ছোট অক্ষীয় আকার এবং জটিল আকারের সাথে প্রক্রিয়া করতে ব্যবহৃত হয়।একটি নলাকার পৃষ্ঠ হিসাবে Uch, একটি শেষ পৃষ্ঠ, একটি শঙ্কুযুক্ত পৃষ্ঠ, একটি সিলিন্ডারিক গর্ত, একটি শঙ্কুযুক্ত গর্ত এবং বিভিন্ন ডিস্ক, চাকার এবং হাতা workpieces এর অনুরূপ,এবং অতিরিক্ত ডিভাইস যেমন রানিং থ্রেডের মাধ্যমেও প্রক্রিয়া করা যেতে পারে, গোলাকার পৃষ্ঠ ঘুরানো, মেশিনিং অনুকরণ, গ্রিলিং ইত্যাদি; একটি অনুভূমিক টার্ন তুলনায়, workpieces অনুভূমিক টার্ন এর clamping প্রসাধন মধ্যে clamped হয়,যখন একটি উল্লম্ব টার্নের প্রধান অক্ষ একটি উল্লম্ব বিন্যাসে থাকে, এবং একটি কাজের টেবিলের টেবিল পৃষ্ঠ একটি অনুভূমিক সমতল হয়; অতএব, clamping এবং workpiece এর সারিবদ্ধতা আরো সুবিধাজনক।এই বিন্যাস স্পিন্ডল এবং বিয়ারিং উপর লোড কমাতে, যাতে উল্লম্ব টার্নটি দীর্ঘ সময় ধরে তার কাজের নির্ভুলতা বজায় রাখতে পারে।
মেশিনের স্পেসিফিকেশন
মডেল | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
সর্বাধিক ঘূর্ণন ব্যাসার্ধ ((মিমি) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
কাজের টেবিলের ব্যাসার্ধ (মিমি) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) | ৩০-২৬০ | ২০-১৮০ | 6.৩-২০০ | ১৫-১৬০ | ৫-১৬০ | 3.২-১০০ | 2.2-70 |
খাওয়ানোর সিরিজ | ধাপহীন | ধাপহীন | ধাপহীন | ধাপহীন | ধাপহীন | ধাপহীন | ধাপহীন |
সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) | 0.২৫-৯০ | 0.২৫-৯০ | 0.8-86 | 0.২৫-৯০ | 0.8-86 | 0.8-86 | 0.8-86 |
ক্রস লাইম ভ্রমণ (মিমি) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
কাটার বারের সেকশনের আকার (মিমি) | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ | ৩০*৪০ |
প্রধান মোটর শক্তি (কেডব্লিউ) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |

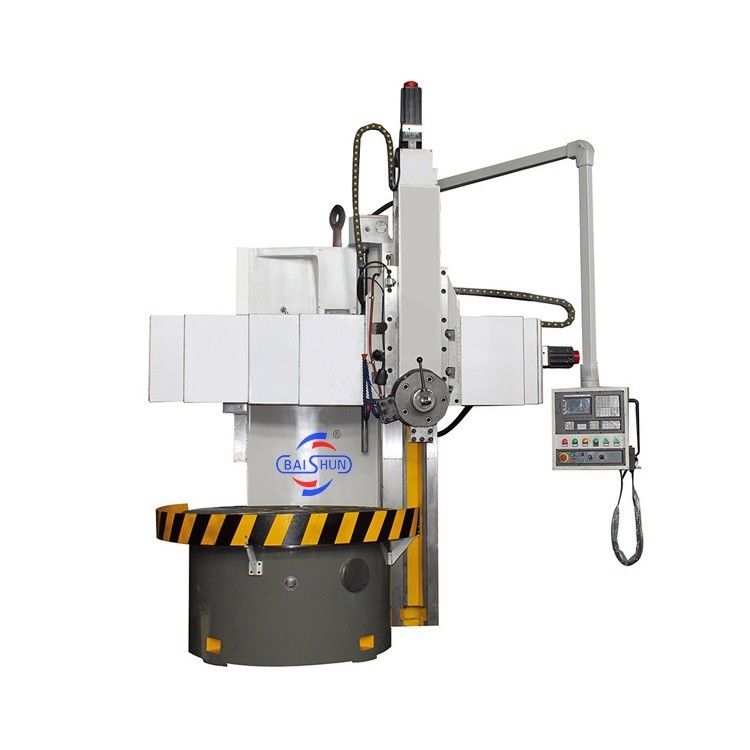

মেশিনের ছবি
