বাড়ি > পণ্য > উল্লম্ব লেদ মেশিন > CK5112 একক কলাম ধাতু টার্নিং স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন

CK5112 একক কলাম ধাতু টার্নিং স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন

পণ্যের বিবরণ

উৎপত্তি স্থল: হেনান, চীন

পরিচিতিমুলক নাম: BAISHUN

সাক্ষ্যদান: ISO

মডেল নম্বার: CK5112

দলিল: প্রোডাক্ট ব্রোশিওর পিডিএফ

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১ সেট

মূল্য: negotiable

প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস প্যাকেজ বা গ্রাহকদের সাথে আলোচনা রপ্তানি করুন

ডেলিভারি সময়: 35 কাজের দিন

পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: প্রতি মাসে 50 সেট/সেট

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন

পণ্যের নাম:
স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন
প্রকার:
উল্লম্ব
সর্বাধিক। সুইং ব্যাসার্ধ (মিমি):
1200 মিমি
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি):
1000
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):
180 আরপিএম
মেশিনিং ক্ষমতা:
মধ্য কর্তব্য
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
15
অবস্থান নির্ভুলতা (মিমি):
±0.002
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.001
সিএনসি কন্ট্রোল সিস্টেম:
জিএসকে
পণ্যের নাম:
স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন
প্রকার:
উল্লম্ব
সর্বাধিক। সুইং ব্যাসার্ধ (মিমি):
1200 মিমি
ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি):
1000
Max. সর্বোচ্চ Spindle Speed (rpm) স্পিন্ডেল স্পিড (আরপিএম):
180 আরপিএম
মেশিনিং ক্ষমতা:
মধ্য কর্তব্য
স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট):
15
অবস্থান নির্ভুলতা (মিমি):
±0.002
পুনরাবৃত্তিযোগ্যতা (X/Y/Z) (মিমি):
±0.001
সিএনসি কন্ট্রোল সিস্টেম:
জিএসকে
CK5112 একক কলাম ধাতু টার্নিং স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন





মেশিনের বর্ণনাঃ



সিএনসি উল্লম্ব টার্ন একটি ধরণের বৃহত যান্ত্রিক সরঞ্জাম, যা বড় এবং ভারী ওয়ার্কপিসগুলিকে বড় রেডিয়াল আকার এবং তুলনামূলকভাবে ছোট অক্ষীয় আকার এবং জটিল আকারের সাথে প্রক্রিয়া করতে ব্যবহৃত হয়।একটি নলাকার পৃষ্ঠ হিসাবে Uch, একটি শেষ পৃষ্ঠ, একটি শঙ্কুযুক্ত পৃষ্ঠ, একটি সিলিন্ডারিক গর্ত, একটি শঙ্কুযুক্ত গর্ত এবং বিভিন্ন ডিস্ক, চাকার এবং হাতা workpieces এর অনুরূপ,এবং অতিরিক্ত ডিভাইস যেমন রানিং থ্রেডের মাধ্যমেও প্রক্রিয়া করা যেতে পারে, গোলাকার পৃষ্ঠ ঘুরানো, মেশিনিং অনুকরণ, গ্রিলিং ইত্যাদি; একটি অনুভূমিক টার্ন তুলনায়, workpieces অনুভূমিক টার্ন এর clamping প্রসাধন মধ্যে clamped হয়,যখন একটি উল্লম্ব টার্নের প্রধান অক্ষ একটি উল্লম্ব বিন্যাসে থাকে, এবং একটি কাজের টেবিলের টেবিল পৃষ্ঠ একটি অনুভূমিক সমতল হয়; অতএব, clamping এবং workpiece এর সারিবদ্ধতা আরো সুবিধাজনক।এই বিন্যাস স্পিন্ডল এবং বিয়ারিং উপর লোড কমাতে, যাতে উল্লম্ব টার্নটি দীর্ঘ সময় ধরে তার কাজের নির্ভুলতা বজায় রাখতে পারে।



1. আমাদের সিএনসি উল্লম্ব টার্ন সিমেন্স 828DD সিস্টেম দিয়ে সজ্জিত করা হয়, সুনির্দিষ্ট নিয়ন্ত্রণ নিশ্চিত করে। এটি একটি উল্লম্ব টুল পোস্ট বৈশিষ্ট্য, 1600mm একটি সর্বোচ্চ যন্ত্রপাতি ব্যাসার্ধ অনুমতি দেয়,একটি টেবিল ব্যাসার্ধ 1400mm, এবং সর্বোচ্চ যন্ত্রপাতি উচ্চতা 1000mm.

2ট্রান্সমিশন ডিভাইসটি একটি চার গতির অবিচ্ছিন্ন ট্রান্সমিশন গ্রহণ করে, সুবিধা, সংবেদনশীলতা এবং নির্ভরযোগ্যতা সরবরাহ করে।

3সিস্টেমের সমস্ত গিয়ার 40Cr গ্রাইন্ডিং গিয়ার দিয়ে তৈরি, উচ্চ ঘূর্ণন নির্ভুলতা এবং সর্বনিম্ন শব্দ গ্যারান্টি।

4. এই মেশিনটি উচ্চ গতির ইস্পাত সরঞ্জাম এবং কার্বাইড কাটার সরঞ্জাম ব্যবহার করে অ-ফেরো ধাতু, কালো ধাতু এবং অ-ধাতব উপকরণগুলি প্রক্রিয়া করার জন্য উপযুক্ত। এটি বিভিন্ন অপারেশন সম্পাদন করতে পারে,অভ্যন্তরীণ এবং বাইরের সিলিন্ডারিক পৃষ্ঠের ঘুরানো সহ, বিভিন্ন ধরণের মুখ (যেমন হুক), অভ্যন্তরীণ এবং বহিরাগত শঙ্কু পৃষ্ঠতল, গিল্ডিং, পাশাপাশি স্লটিং এবং কাটিয়া।





মেশিনের স্পেসিফিকেশন



মডেল CK518 CK5112Q CK5112A CK5116Q CK5116A CK5120A CK5126A
সর্বাধিক ঘূর্ণন ব্যাসার্ধ ((মিমি) 800 1200 1200 1600 1600 2000 2600
 কাজের টেবিলের ব্যাসার্ধ (মিমি) 700 1000 1000 1400 1400 1800 2200
 ওয়ার্কপিসের সর্বোচ্চ উচ্চতা (মিমি) 800  1000  1000  1200  1200 1250 1400
 ওয়ার্কপিসের সর্বাধিক ওজন (কেজি) 1500 1500 3200 3200 5000 8000 8000
 কাজের টেবিলের ঘূর্ণন গতির পরিসীমা (rpm) ৩০-২৬০ ২০-১৮০ 6.৩-২০০ ১৫-১৬০ ৫-১৬০ 3.২-১০০ 2.2-70
 খাওয়ানোর সিরিজ ধাপহীন  ধাপহীন  ধাপহীন  ধাপহীন  ধাপহীন  ধাপহীন  ধাপহীন
 সরঞ্জাম বিশ্রামের ফিডের পরিসীমা (মিমি/মিনিট) 0.২৫-৯০ 0.২৫-৯০ 0.8-86 0.২৫-৯০ 0.8-86  0.8-86  0.8-86
 ক্রস লাইম ভ্রমণ (মিমি) 500 1000 650 1200 650 890 1090
 সরঞ্জামের ঘরের অনুভূমিক গতি (মিমি) 500 700 700 900 916 1115 1400
 সরঞ্জামটির ভার্টিকেল ট্রাভেল (মিমি) 450 500 650 750 800 800 800
 কাটার বারের সেকশনের আকার (মিমি) ৩০*৪০  ৩০*৪০  ৩০*৪০  ৩০*৪০  ৩০*৪০  ৩০*৪০  ৩০*৪০
 প্রধান মোটর শক্তি (কেডব্লিউ) 11 15 22 15 30 30 30

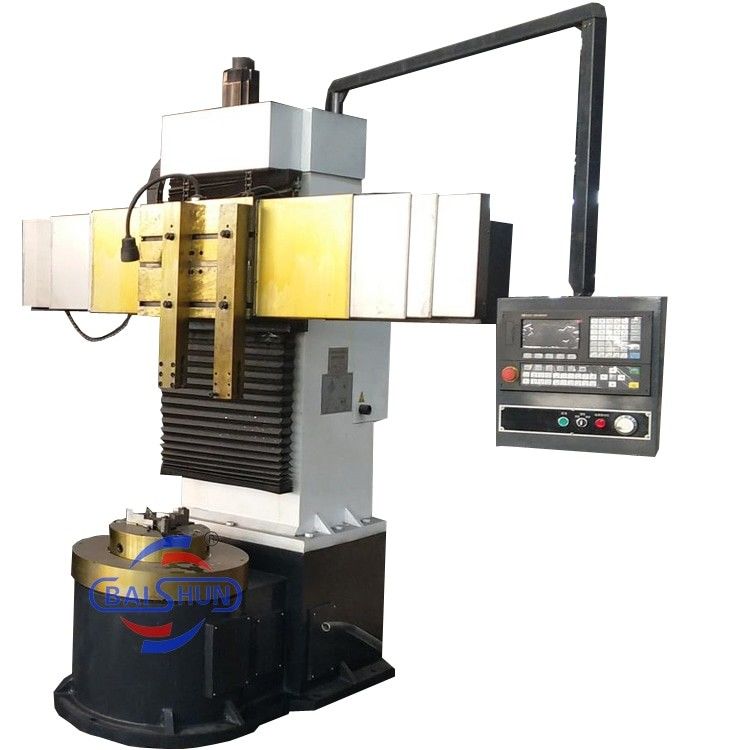

মেশিনের ছবি

CK5112 একক কলাম ধাতু টার্নিং স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন 0CK5112 একক কলাম ধাতু টার্নিং স্বয়ংক্রিয় সিএনসি উল্লম্ব টার্ন মেশিন 1
